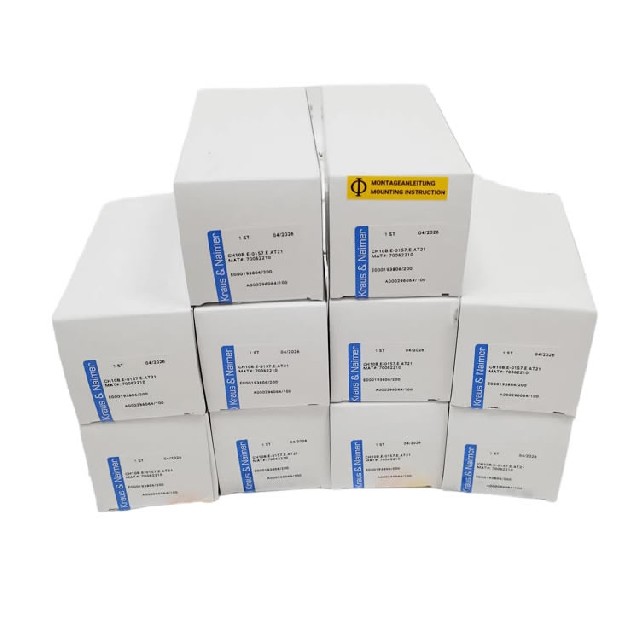

KrausNaimer CH10B.E?0157.E.AT21（奧地利 K&N 緊湊型凸輪轉換開關）

CH10B.E?0157.E.AT21 是奧地利百年品牌 Kraus & Naimer（考爾斯與藍默爾）Blue Line 藍線系列的緊湊型 10A 凸輪開關，主打儀表信號切換、控制回路選擇、小功率電機啟停，適配控制柜與自動化設備。

一、型號拆解

• CH10B：CH 系列，10A 額定電流，B 型緊湊型（46×46mm 安裝）

• E：面板安裝（標準開孔）

• 0157：凸輪程序 / 觸點組態代碼（定制化檔位與通斷邏輯）

• E：標準端子（側進接線，防手指觸碰）

• AT21：操作手柄 + 軸長代碼（短軸、標準黑色手柄）

二、核心技術參數

• 額定絕緣電壓 Ui：690V AC

• 額定熱電流 Ith：20A（長期）

• 額定工作電流 Ie（AC?21A）：10A/690V

• 電機功率（AC?3，380V）：2.2–5.5kW

• 極數 / 檔位：3 極，5 檔（0?I?II?III?IV）

• 觸點系統：雙斷銀觸點，低接觸電阻；可選鍍金（適配弱電 / PLC 信號）

• 防護等級：IP40（面板）、IP20（端子）

• 環境溫度：?25℃～+55℃

• 尺寸 / 重量：46×46×99.5mm，約0.16kg

• 認證：CE、UL、CCC，符合 IEC 60947?3

三、關鍵特點

1. 模塊化凸輪設計：堆疊式觸點單元，靈活組態檔位 / 極數，支持定制化通斷邏輯。

2. 高可靠觸點：雙斷 + 銀點 / 鍍金，抗電弧、長壽命、低接觸電阻，適配頻繁操作。

3. 緊湊面板安裝：46×46mm 標準開孔，適配控制柜 / 小型設備，節省空間。

4. 安全接線：側進手指防護端子，防誤觸、易接線，自帶螺絲導向。

5. 寬溫穩定：?25℃～+55℃，適配工業自動化、軌道交通、新能源等場景。

四、典型應用

• 儀表回路：電壓 / 電流測量多檔切換（如三相電壓選相）

• 控制回路：PLC / 繼電器信號選擇、模式切換、急停聯鎖

• 小功率電機：風機、泵、傳送帶啟停 / 正反轉控制（≤5.5kW）

• 配電面板：輔助開關、信號隔離、回路選擇

五、同系列對比（CH10B vs CH10）
