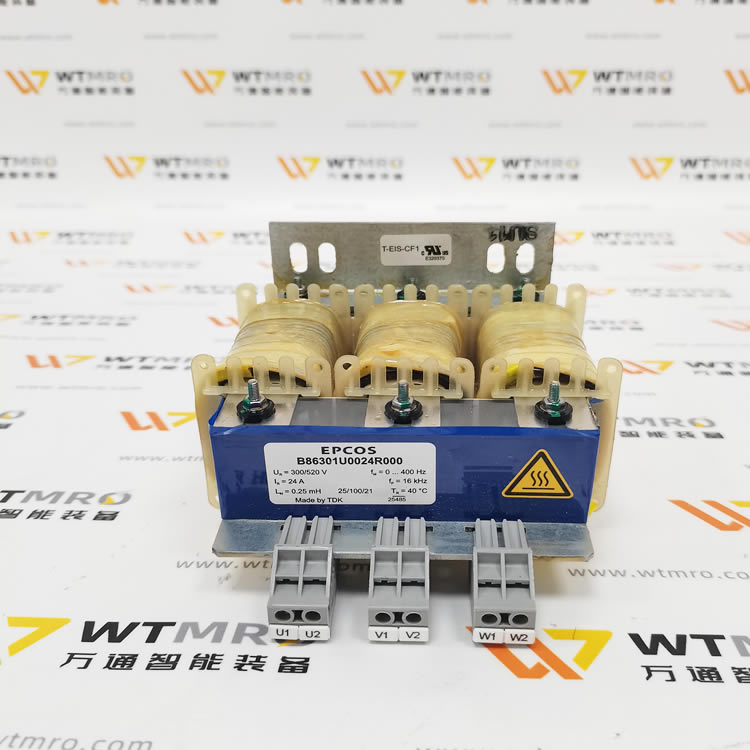

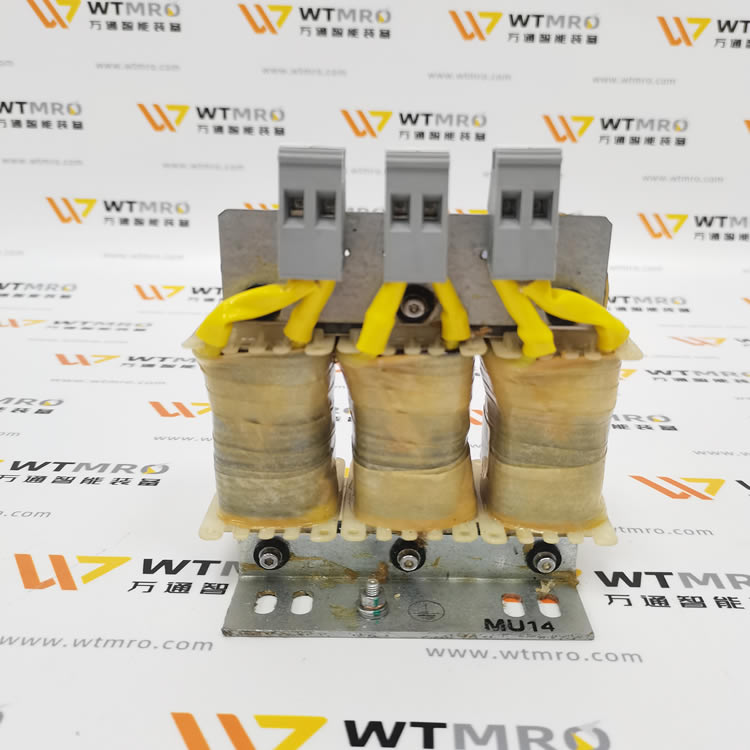

TDK B86301U0024R000（EPCOS 三相 dv/dt 輸出電抗器）

品牌：TDK/EPCOS（愛普科斯）類型：三相 dv/dt 輸出電抗器（EMC 濾波器），用于變頻器輸出側保護電機

一、型號解析

• B86301U：系列代號，三相 dv/dt 輸出電抗器

• 0024：額定電流 24A

• R000：標準版本，無特殊定制

二、核心參數（2026 最新規格）

• 額定電壓：520VAC（相間）

• 額定電流：24A（40℃環境）

• 電感值：250μH / 相

• 頻率：50/60Hz

• 防護等級：IP20（防手指觸及）

• 絕緣等級：Class 155 (F)，耐熱 155℃

• 工作溫度：-25℃ ~ +100℃

• 安裝方式：底盤安裝（Chassis Mount）

• 接線方式：接線端子臺（Terminal Block）

• 認證：UL/cURus、RoHS 合規

三、主要功能與優勢

1. 抑制 dv/dt：降低變頻器輸出電壓上升率，減少電機繞組絕緣應力，延長電機壽命

2. 降低共模干擾：減少高頻噪聲，保護電機軸承免受過壓擊穿

3. 適配長電纜：優化電機電纜長度至50m，減少反射波過電壓

4. 自然冷卻：無需額外散熱，結構緊湊、重量輕、易安裝

四、典型應用

• 變頻器驅動系統（電機、傳送帶、泵、風機、電梯）

• HVAC 暖通空調系統

• 伺服 / 主軸驅動器輸出濾波

• 防止電機絕緣老化、軸承電蝕損壞
