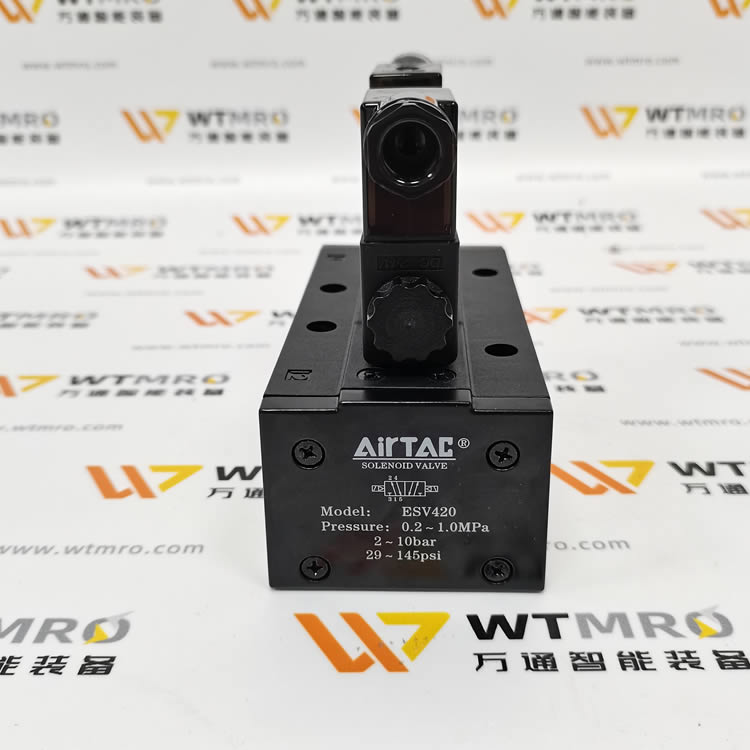

AIRTAC ESV420 亞德客 ISO 標準二位五通電磁閥

一、型號完整釋義

• ESV：ISO5599-1 標準底板式電磁閥系列

• 4：400 規格大流量閥體

• 20：二位五通換向閥

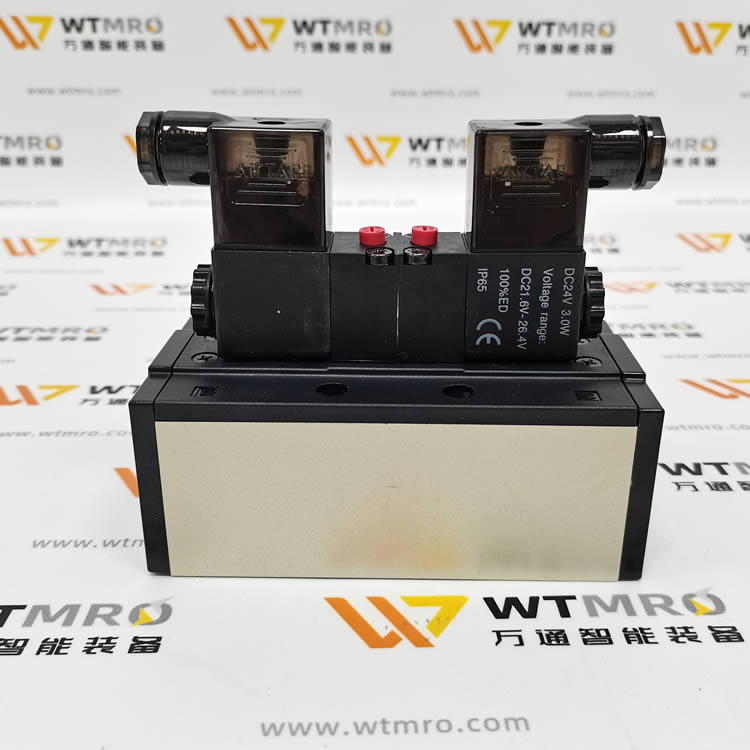

• ESV420：單電控彈簧復位；ESV420B：雙電控（記憶自鎖）

后綴電壓代碼

• C：AC24V / A：AC220V / E：DC24V / D：DC12V

二、核心技術參數

1. 流通性能

• 有效截面積：69mm2，CV=3.85，大流量適配大缸徑氣缸

• 換向響應：50/68ms（0.5MPa 工況）

2. 氣壓規格

• 內先導工作壓力：0.2~1.0MPa（2~10bar）

• 外先導可用 0~1.0MPa，耐壓 1.5MPa（15bar）

• 介質：干燥壓縮空氣，過濾精度≥40μm，無需供油潤滑

3. 接口尺寸

• 閥板底座進氣 P：PT1/2"

• 出氣 A/B 端板：PT3/4"

4. 電氣參數

• DC24V 線圈功耗：3W；AC220V：4.5VA

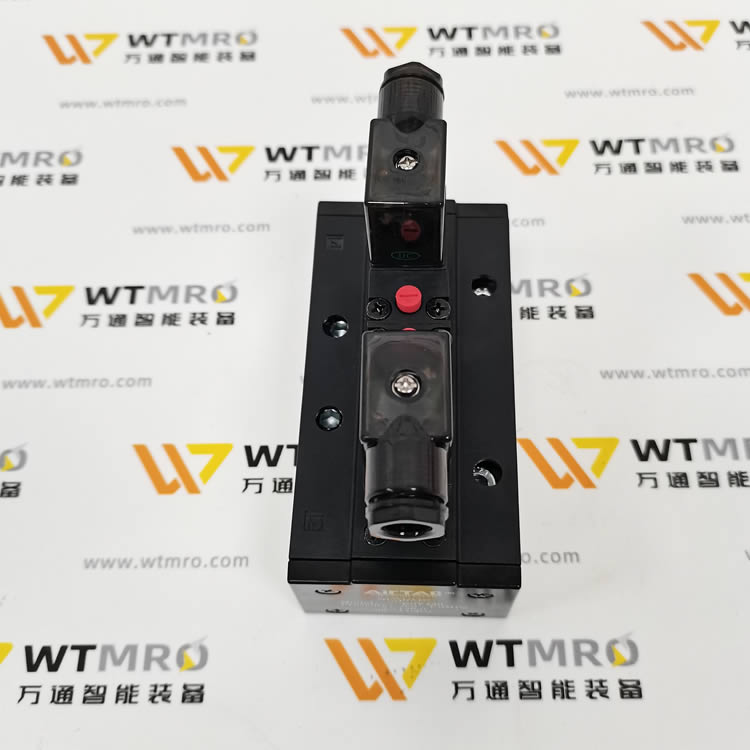

• 線圈絕緣 B 級，防護 IP65，帶手動強制測試按鈕

5. 環境

• 工作溫度：-20℃ ~ +70℃，耐車間油霧、冷凝水

三、結構與優勢

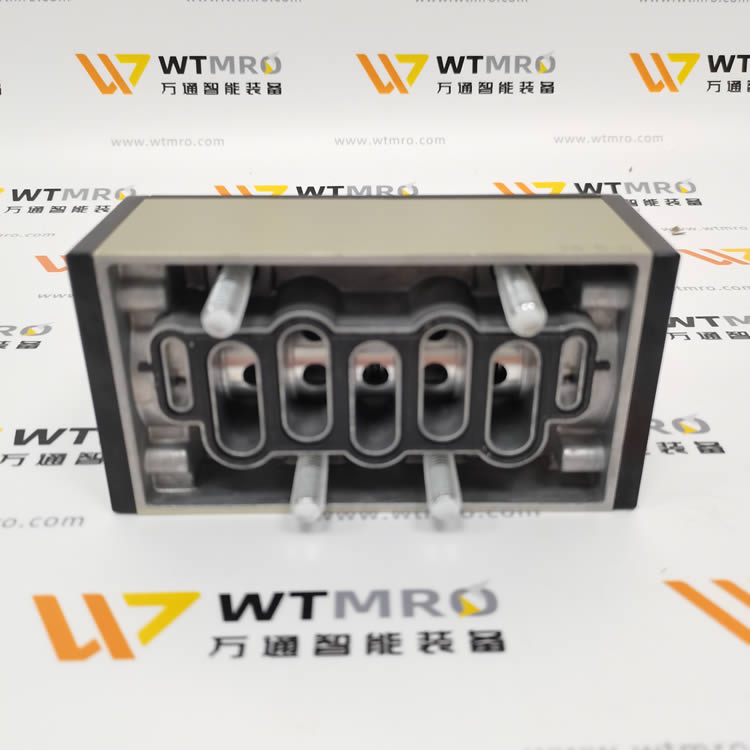

1. ISO 國際標準底板安裝，可單閥獨立底座、多聯匯流閥島集成，布線整潔

2. 滑柱式密封，低摩擦、長壽命，支持高頻往復動作

3. 底座集成排氣節流，無需額外加裝接頭調節氣缸速度

4. 可切換內 / 外先導模式，負壓、低壓氣源場景通用

5. 單電控斷電自動復位；雙電控斷電保持當前工位，適合夾緊工裝保壓

四、配套應用（匹配你的機床 / 液壓設備）

1. 液壓測試臺、氣密性檢測設備夾緊氣缸、頂升氣缸換向控制

2. 數控機床工裝滑臺、定位氣缸、料架氣動驅動

3. Woerner 潤滑系統氣動分配閥、吹掃氣路開關

4. 搭配 IGUS 拖鏈?zhǔn)占{ 24V 控制線，配合 PLC、Sprecher+Schuh 變壓器供電

五、安裝使用要點

1. 必須配套 ESV400 系列專用底座，不可直接螺紋接管

2. 氣源前端加裝油水分離器，防止雜質磨損閥內密封

3. DC24V 線圈建議并聯續流二極管，保護 PLC 輸出點

4. 多聯閥島集中布置，排氣口加裝消音器降低車間噪音
