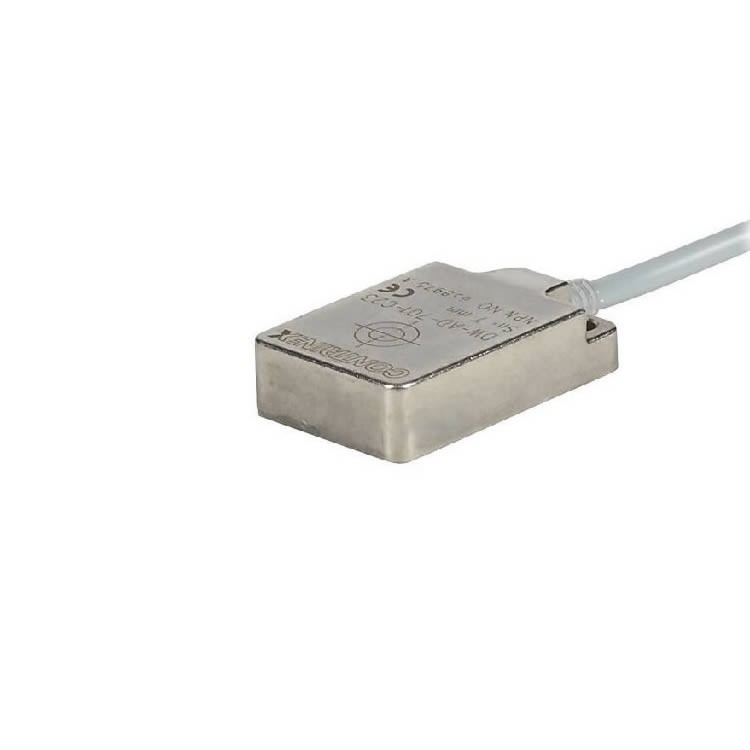

CONTRINEX DW-AD-701-C23 電感式接近開關完整介紹

一、標簽核心基礎信息

表格

項目 參數說明

品牌 CONTRINEX 堪泰（瑞士高端傳感器品牌）

完整型號 DW-AD-701-C23

傳感器類型 可埋入式電感接近開關

輸出類型 NPN NO 常開

檢測距離 7mm

外殼尺寸 32×20（C23 方形標準殼體）

供電電壓 10~30VDC

額定電流 最大 200mA

包裝數量 QTY 1 個

二、型號拆解釋義

DW：標準方形電感式傳感器系列

AD：DC 直流三線制，NPN 輸出

701：7mm 感應距離，可埋入安裝型

C23：方形 32×20mm 標準外殼規格

三、關鍵電氣與結構參數

安裝方式：Embeddable 可埋入金屬安裝，屏蔽型，無金屬干擾衰減

輸出邏輯：NPN 常開，負載負極接通

接線定義（3 線）：

bn 棕線：DC24V 正極

bu 藍線：DC 負極 0V

bk 黑線：信號輸出

防護等級：IP67，適配機床、自動化產線粉塵潮濕環境

適用標準：NFPA 79 工業設備標準

負載能力：最大 200mA，可直接驅動 PLC 輸入模塊

四、產品核心優勢

屏蔽可埋入式，金屬底座緊貼安裝不縮短檢測距離，安裝靈活

方形大感應面，感應范圍均勻，對鐵塊、鋼件檢測穩定

寬電壓 10~30VDC，適配各類工控直流電源

抗電磁干擾，變頻器、伺服電機周邊使用無誤觸發

金屬外殼耐沖擊、耐切削液腐蝕，機床行業專用

五、典型應用場景

數控機床工件到位檢測、自動化流水線金屬物料計數、機械手金屬工裝定位、輸送設備金屬工件有無檢測、沖壓設備安全限位。
