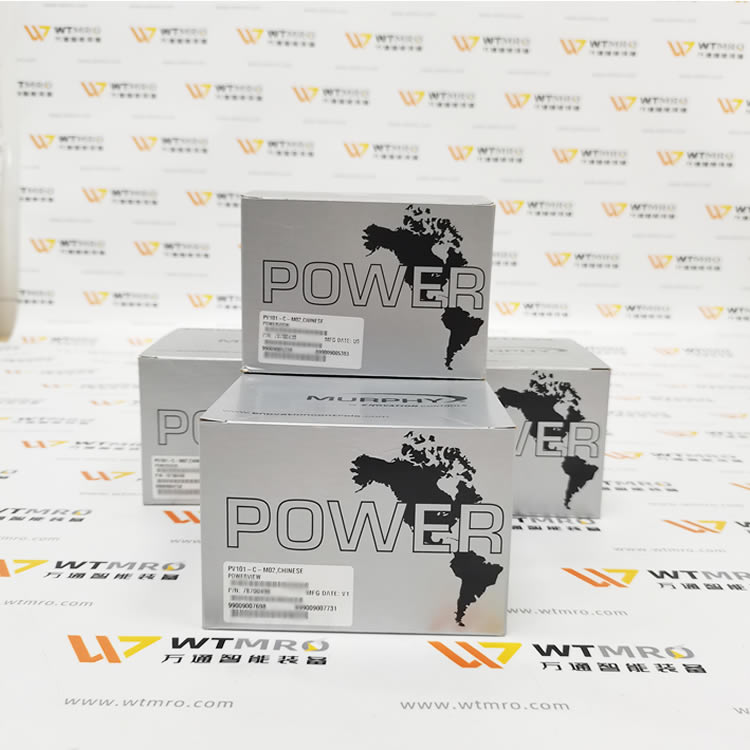

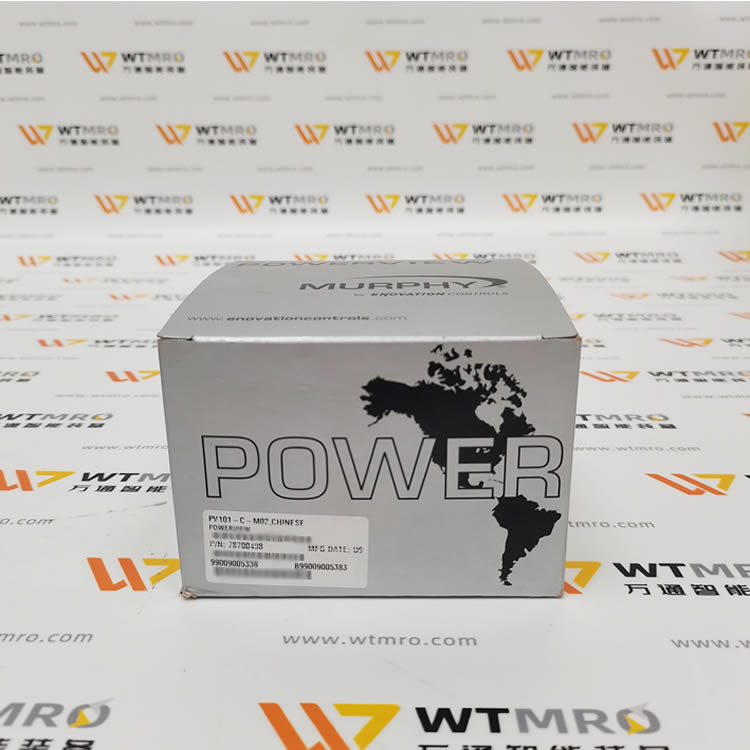

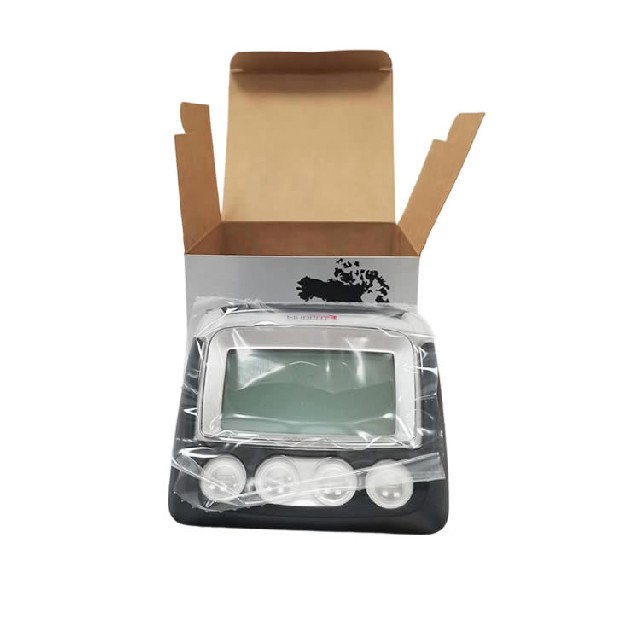

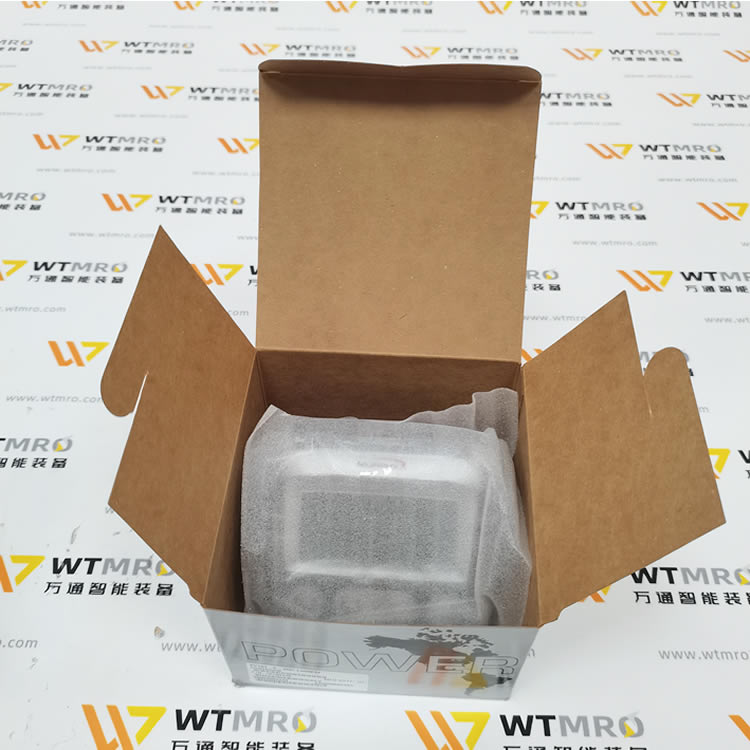

MURPHY PV101?C?M02（PowerView? J1939 發動機 / 傳動系統顯示屏）
PV101?C?M02 是美國 Murphy（摩菲）旗下 PowerView? PV101?C 系列的中文界面CAN 總線顯示儀表，型號后綴 M02 代表中文語言包 + 基礎版，專為滿足 SAE J1939 協議的電控發動機 / 傳動系統設計，用于實時參數監測、故障診斷與報警，廣泛應用于工程機械、發電機組、船舶與車輛。
一、型號解析
PV101：產品系列（PowerView 101）
C：CAN 總線版（J1939）
M02：語言 / 配置代碼 → 中文界面、標準功能、非 Tier4 專用版
原廠編號：78700498
二、核心硬件參數
| 項目 | 參數 |
|---|---|
| 顯示屏 | LCD 1.3×2.6 in（33×66 mm），64×128 像素，帶背光 |
| 工作電壓 | 8–32 VDC（兼容 12/24V 系統），極性反接保護 |
| 工作電流 | 14VDC：52mA（最小）~300mA（最大）；32VDC：≤1A（帶加熱） |
| 溫度范圍 | 工作：-40℃～+85℃；顯示：-29℃～+85℃；存儲：-40℃～+85℃ |
| 防護等級 | IP68（全密封，防塵防水），耐壓 ±5 PSI |
| 外殼材質 | 聚碳酸酯 / 聚酯，抗振動、抗沖擊 |
| 安裝面板厚度 | 最大 9.6 mm（3/8"） |
| 連接器 | Deutsch DT06 6 針，工業級防水 |
| 重量 | 約 0.23 kg |
三、核心功能（J1939 數據交互）
參數顯示（50 + 項）
發動機：轉速、工時、水溫、油壓、電壓、負載、油耗、進氣溫度
傳動：油溫、油壓、檔位、流量
顯示模式：單參數全屏 / 四分屏（4 參數同屏）
單位：公制 / 英制可切換
故障診斷（關鍵價值）
顯示當前活動故障 + ECU 歷史故障（帶中文文本描述）
故障碼格式：SPN + FMI + OC，支持快速定位
報警輸出：琥珀色（預警）/ 紅色（停機）LED，高亮度可視
多語言與配置
M02 = 中文；另有英 / 西 / 法 / 德 / 意 / 俄 / 日文版
PC 配置工具（PV101?C Software）：自定義屏幕、參數、報警閾值、CAN 地址
擴展接口
CAN J1939：主通訊口，連接發動機 ECU
RS485：Modbus RTU 主 / 從，可擴展外接儀表（PVA/PVM）
輔助輸入：背光調節電位器 / 燃油液位傳感器（可選）
四、M02 與 T4 版（PV101?C?T4）區別
M02（基礎版）：通用工程機械 / 發電機組，無 Tier4 后處理專屬菜單（DPF 再生、DEF 液位等）
T4（Tier4 版）：帶自動再生、請求再生、禁止再生菜單，顯示 DPF/DEF/SCR 狀態，適用于歐四 / 國四排放發動機
五、典型應用場景
工程機械：挖掘機、裝載機、推土機、平地機（康明斯、沃爾沃、卡特彼勒 J1939 發動機）
發電機組：柴油發電機遠程 / 本地監控
船舶：主輔機、推進系統監測
特種車輛：環衛車、港口機械、礦用卡車
六、選型優勢
即插即用：標準 J1939 協議，無需編程，接線簡單
中文界面：M02 專為國內用戶，降低操作門檻
工業級可靠性：IP68、寬溫、抗振動，適應惡劣工況
一站式監測：參數 + 故障 + 報警一體化，減少儀表數量
