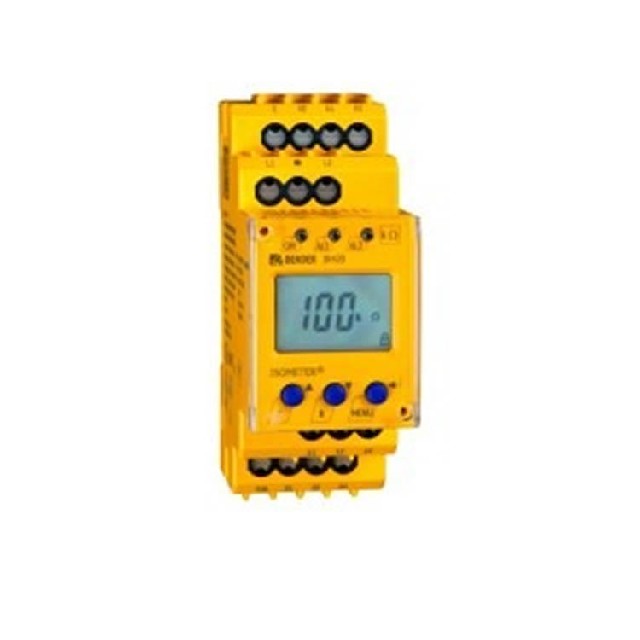

Bender IR420?D4?2（本德爾 ISOMETER? 絕緣監測儀）
一句話定位：德國 Bender（本德爾）IR420?D4?2 是用于 **AC 0～300 V 不接地 IT 系統（控制 / 輔助回路） 的絕緣監測裝置，雙閾值、雙繼電器、LCD 顯示、DIN 導軌安裝，符合 IEC 61557?8。
一、型號含義
IR420：系列號（ISOMETER? 420 絕緣監測）
D4：AC 0～300 V、42～460 Hz、雙報警
2：雙繼電器輸出（2 個轉換觸點）

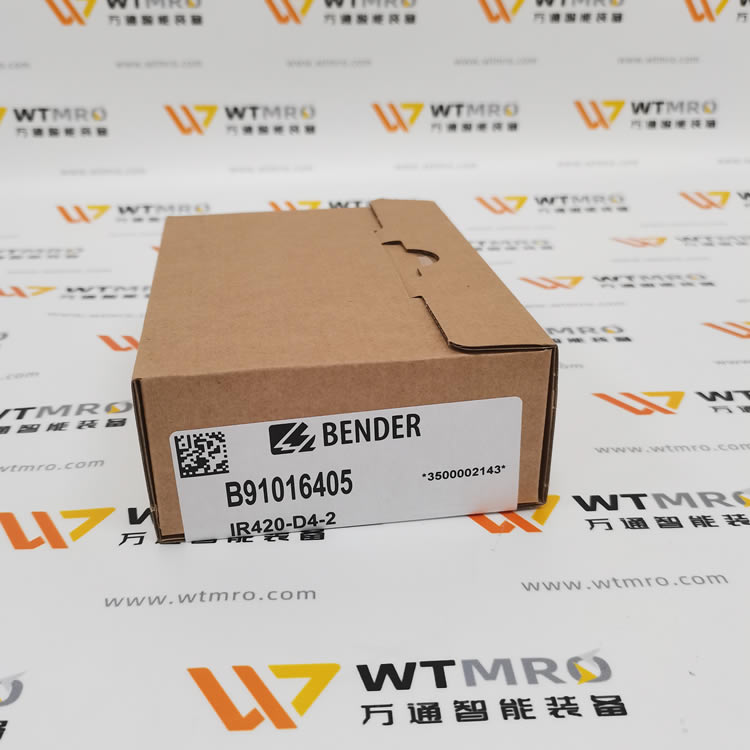

訂貨號：B71016405（彈簧端子）/ B91016405（螺絲端子）
二、核心技術參數
1. 監測對象
系統類型：AC IT 不接地系統（控制 / 輔助回路）
監測電壓：AC 0～300 V
頻率：42～460 Hz
最大對地電容：≤20 μF
2. 電源
供電電壓：AC/DC 70～300 V（寬電壓）
功耗：≤3 VA
3. 絕緣監測
測量范圍：1 kΩ～200 kΩ
響應閾值：2 組獨立可調（1～200 kΩ）（預警 + 報警）
顯示：LCD 實時顯示絕緣電阻值（kΩ）
4. 輸出與控制
繼電器：2 路轉換觸點（NO/NC 可選）
觸點容量：AC 250 V / 3 A
延時：0～99 秒可調（防誤報）
故障記憶：可鎖定報警狀態
5. 機械與環境
安裝：DIN 導軌（35 mm）
尺寸：36×90×70.5 mm（2 模數）
防護：IP30（前面板）
溫度：?25℃～+60℃
三、主要功能
連續絕緣監測：實時監測 IT 系統對地絕緣電阻，防止漏電與觸電風險。
雙閾值報警：
Alarm 1（預警）：如 50 kΩ
Alarm 2（跳閘）：如 10 kΩ
LCD 顯示 + LED 狀態：
顯示：當前電阻值、故障代碼
LED：電源、Alarm1、Alarm2
接線監視：監測自身接線完整性，斷線時報錯。
自檢 / 復位：內置按鈕 + 外部端子，支持定期測試與故障復位。
斷電監測：外部供電可監測已斷電的 IT 系統。
四、典型應用
工業自動化：AC 24～230 V 控制回路（PLC、繼電器、電磁閥）
機械工程：起重機、機床、包裝機械（EN 60204?1）
電梯 / 醫療：安全相關不接地系統
船舶 / 礦山：隔離變壓器供電的 IT 網絡
五、與常見型號區別
IR420?D4?1：單繼電器
IR420?D4?2：雙繼電器（常用）
IR420?D4?3：帶 RS485 通訊
六、接線要點
L1/L2：接 IT 系統兩相
KE/E：接地
A1/A2：工作電源
K1/K2：報警繼電器輸出
一句話總結：IR420?D4?2 = AC 0～300 V IT 系統絕緣監測、雙閾值、雙繼電器、LCD 顯示、DIN 安裝，保障控制回路安全連續運行。
