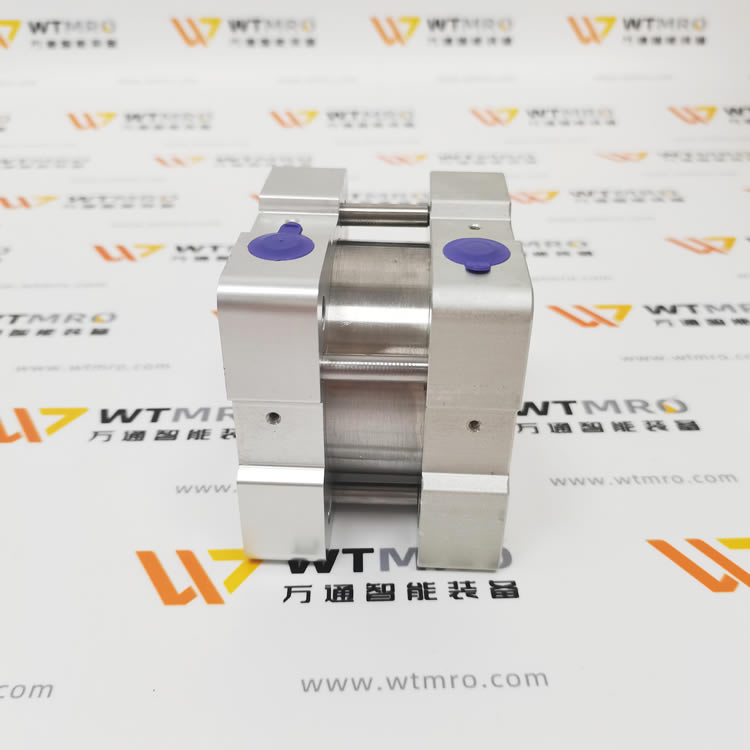

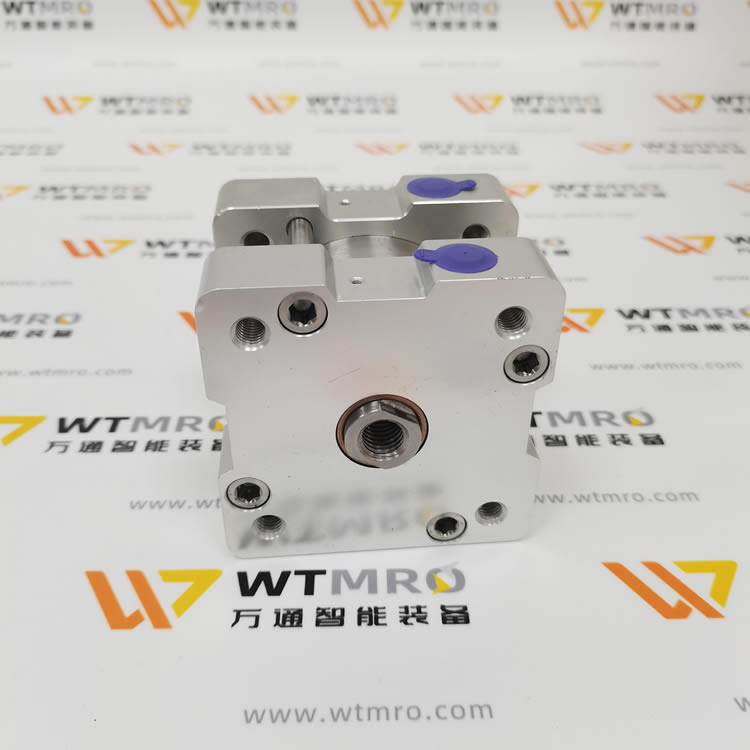

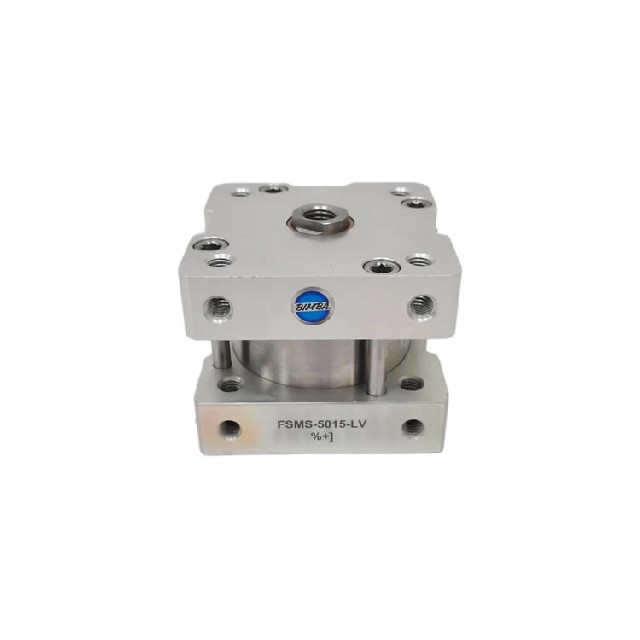

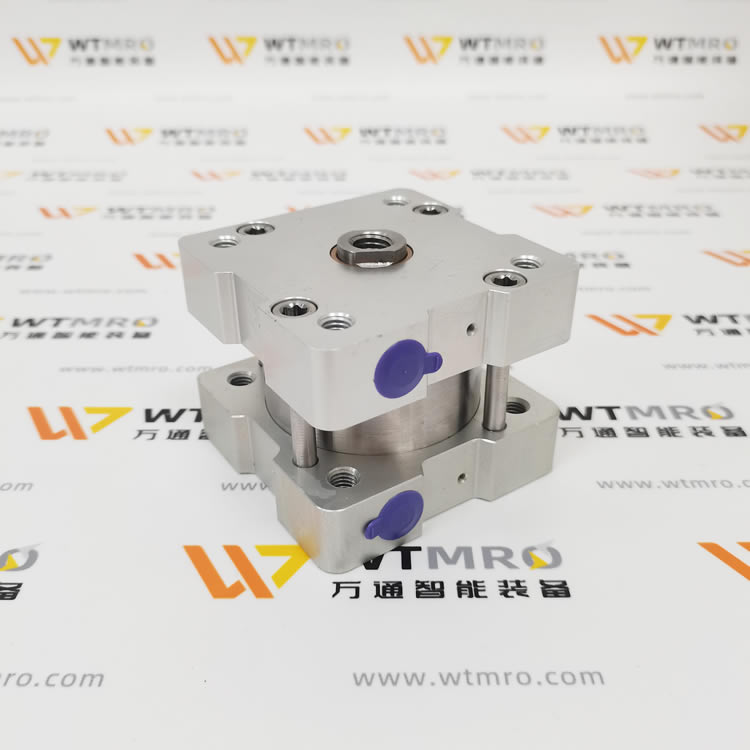

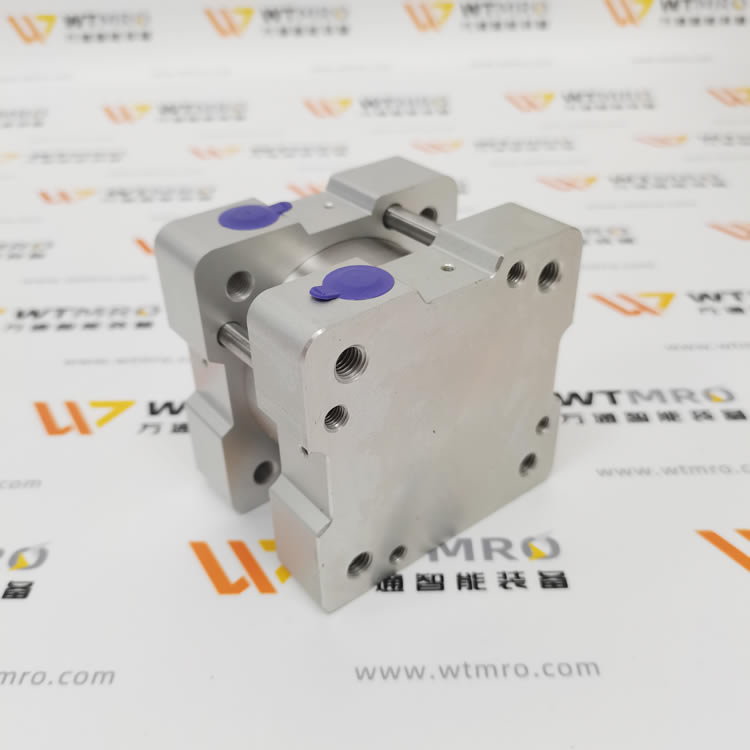

Bimba FSMS?5015?LV 產品介紹
FSMS?5015?LV 是 IMI Bimba 旗下 Square Flat?1（方形扁平）系列的單作用（彈簧復位）緊湊型氣動氣缸，主打超薄安裝、低摩擦、耐高溫，適配空間受限與高溫工況。
一、型號解析
F：Flat?1 扁平系列
S：Square 方形結構
M：Metric 公制規格
50：缸徑 63mm（2.5"）
15：行程 15mm
LV：Low Friction + High Temperature，低摩擦 + 耐高溫密封
二、核心技術參數
| 項目 | 參數 |
|---|---|
| 缸徑 | 63mm（2.5"） |
| 行程 | 15mm |
| 作用方式 | 單作用（彈簧復位，桿常態縮回） |
| 最大工作壓力 | 150psi（10bar，僅空氣） |
| 接口 | 2×G1/8" 螺紋氣口 |
| 活塞桿 | M12 內螺紋 |
| 安裝 | 兩端標準螺紋安裝孔 |
| 溫度范圍 | -17℃ 至 +204℃（0°F 至 +400°F） |
| 密封 | 低摩擦唇形密封 + 耐高溫 Buna?N 密封 |
| 材質 | 活塞桿：303 不銹鋼；缸體：304 不銹鋼；端蓋：陽極氧化鋁；軸承：含油青銅 |
三、結構與性能特點
超薄方形設計：扁平結構，安裝高度低，適配狹小空間，方形本體提供多方向安裝選擇。
低摩擦密封（LV 核心）：特制唇形密封，啟動與運行摩擦阻力小，動作平穩，適合低速 / 精密驅動場景。
耐高溫能力：密封件耐溫達 204℃，可用于高溫生產線、烘烤設備等嚴苛環境。
全不銹鋼缸體：304 不銹鋼缸筒 + 303 不銹鋼活塞桿，耐腐蝕、抗磨損，壽命長。
可維修設計：模塊化結構，密封件與易損件可單獨更換，降低維護成本。
標準配置完善：含含油青銅軸承、高強度活塞?桿連接，出廠預潤滑，即裝即用。
四、典型應用場景
電子 / 半導體設備：精密推送、定位（低摩擦、潔凈）。
包裝機械：狹小空間內的短行程推料、夾緊。
汽車制造：高溫工位（如涂裝、焊接）的執行元件。
食品 / 醫藥設備：不銹鋼材質適配潔凈與耐腐蝕需求。
對比普通氣缸，FSMS?5015?LV 在空間效率、摩擦控制、耐高溫、壽命四大維度更優，是短行程、高可靠、高溫 / 狹小工況的首選緊湊型氣缸。
