Valpres 703000-DN20 CF8M PN64 不銹鋼球閥完整介紹
一、品牌說明
Valpres 中文通用名：沃普萊斯，意大利 Bonomi 集團旗下專業工業不銹鋼球閥品牌，主打耐腐蝕高壓螺紋球閥，配套化工、液壓、水處理、自動化設備管路通斷。
二、型號完整拆解
703000-DN20 CF8M PN64

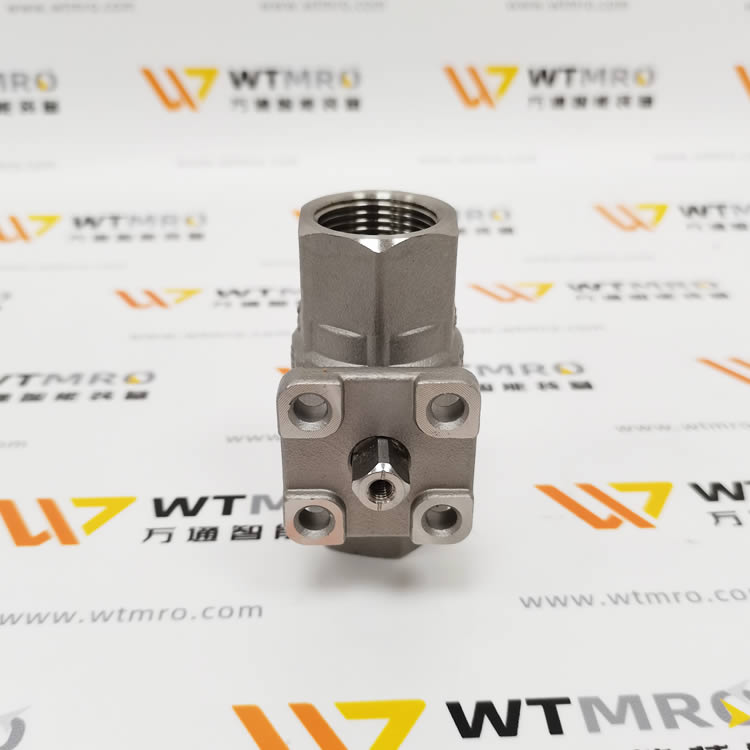

703000：70 系列兩片式內螺紋浮動球閥（INOX-VAL 系列），全通徑、內置防靜電組件、標配 ISO5211 F05 執行器安裝平臺，可直裝氣動 / 電動執行器，無需轉接板；
DN20：公稱通徑 3/4 英寸，兩端英制內螺紋 Rp（EN10226 標準）；
CF8M：閥體、端蓋、球體鑄造材質，對應AISI 316 不銹鋼（1.4408），耐酸堿、鹽霧、弱腐蝕介質；
PN64：公稱壓力 64bar（6.4MPa）高壓工況等級。
三、全部件材質清單
| 序號 | 零件名稱 | 材質 | 功能說明 |
|---|---|---|---|
| 1 | 閥體 | A351-CF8M（316 不銹鋼） | 兩片式承壓主體，螺栓鎖緊可拆卸 |
| 2 | 端蓋 | A351-CF8M | 內螺紋管路連接端 |
| 3 | 球體閥芯 | A182-F316 不銹鋼 | 鏡面拋光全通徑，90° 啟閉 |
| 4 | 閥座密封 | 玻纖填充 PTFE | 雙向零泄漏，密封等級 Class VI |
| 5 | 閥桿 | A182-F316 316 不銹鋼 | 防吹出安全結構，高壓不脫桿 |
| 6 | 止推墊片 | 純 PTFE | 減磨，防止球體卡滯 |
| 7/10 | 軸封 O 型圈 | FKM 氟橡膠（Viton） | 耐油、耐高低溫，外漏防護 |
| 8 | 閥桿填料 | PTFE | 二次密封，降低閥桿微泄漏 |
| 9 | 防靜電彈簧組件 | 不銹鋼彈簧 | 導出介質靜電，適配防爆 ATEX 工況 |
| 標配手柄 | 碳鋼噴塑 | 手動 90° 開關，可拆除換執行器 |
四、核心流體技術參數
1. 壓力指標
公稱壓力：PN64（64bar/6.4MPa）
殼體水壓強度試驗：9.6MPa
氣密密封試驗壓力：6.93MPa
真空耐受：10?2 torr，可用于負壓真空管路
2. 溫度范圍
標準密封（PTFE+FKM）：-20℃ ~ +160℃；更換 TFM 金屬閥座可拓展至 200℃高溫工況。
3. 流量與尺寸（DN20/3/4 寸）
流通特性：全通徑低流阻，Kv 值≈67
總長 L=121mm，安裝高度 H=78mm，凈重約 0.78kg
執行器底座：ISO5211 F05，匹配 SR52 小型氣動執行器
4. 結構優勢
兩片式分體結構，拆裝維護便捷，無需整段拆卸管路；
浮動球雙向密封，安裝無流向限制；
一體式防靜電裝置，通過 ATEX 防爆認證；
閥桿防吹出安全結構，高壓管路使用更安全；
防火安全結構（Fire Safe），滿足油氣行業安全規范。
五、執行標準與認證
設計制造：ISO 17292、ASME B16.34、EN12266 閥門檢測標準
安全認證：CE、ATEX II 類防爆、防火安全認證
泄漏等級：閥座 Class VI 零泄漏，閥桿微泄漏控制
六、適用介質與行業場景
適用介質
純水、液壓油、壓縮空氣、弱酸弱堿、鹽水、低壓蒸汽、油氣、化工中間體；不適用強氧化性濃酸、強極性溶劑。
典型應用
液壓高壓動力管路手動切斷閥；
化工加藥、小型反應釜進出口隔離；
純水 / 電鍍耐腐蝕水處理管路；
空壓機、制冷、小型燃氣管道；
自動化設備配套（加裝氣動執行器實現遠程通斷）。
