Valpres 703000-DN50 CF8M PN64 不銹鋼球閥完整介紹
一、品牌基礎
Valpres 中文通用名：沃普萊斯，1978 年意大利布雷西亞建廠，隸屬于百年 Bonomi 集團，INOX-VAL 703000 系列是其主流兩片式高壓不銹鋼螺紋球閥，廣泛用于液壓、化工、水處理、油氣自動化管路通斷隔離。
二、型號完整釋義

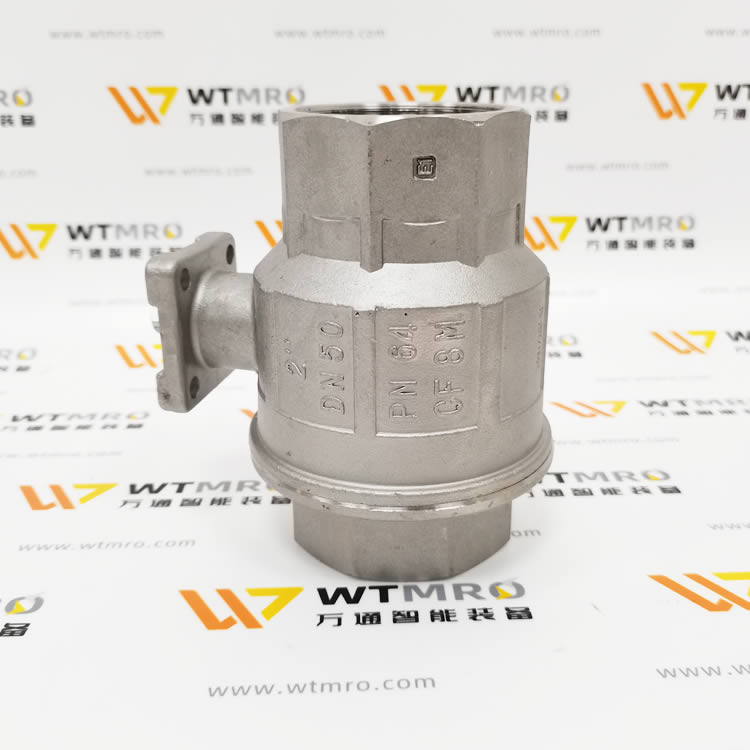

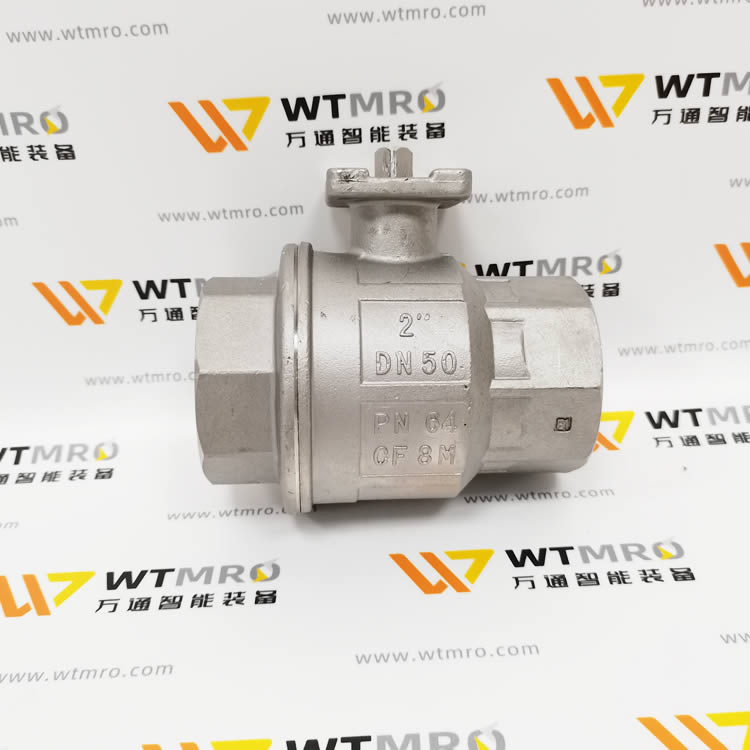

703000-DN50 CF8M PN64
703000：70 系列兩片式內螺紋浮動球閥，全通徑、內置防靜電彈簧組件、標配 ISO5211 F05 執行器安裝平臺，可直裝氣動 / 電動執行器無需轉接板；
DN50：公稱通徑 2 英寸，兩端標準英制 Rp 內螺紋（EN10226）；
CF8M：閥體、端蓋、球體鑄造材質，等效AISI 316 不銹鋼（1.4408），耐鹽霧、弱酸、弱堿、海水腐蝕；
PN64：公稱壓力 64bar（6.4MPa）高壓承壓等級，最高使用壓力 6.4MPa。
三、全套零部件材質清單
| 序號 | 零件名稱 | 材質 | 功能說明 |
|---|---|---|---|
| 1 | 閥體 | A351-CF8M（316 鑄造不銹鋼） | 兩片螺栓鎖緊承壓主體，分體易維護 |
| 2 | 螺紋端蓋 | A351-CF8M | 管路 Rp 內螺紋連接端 |
| 3 | 球體閥芯 | A182-F316 不銹鋼 | 鏡面拋光全通徑，90° 快速啟閉 |
| 4 | 閥座密封 | 玻纖填充 PTFE | 雙向零泄漏，密封等級 Class VI |
| 5 | 閥桿 | A182-F316 316 不銹鋼 | 防吹出安全結構，高壓不脫桿泄漏 |
| 6 | 止推墊片 | 純 PTFE | 減磨降噪，防止球體長期卡滯 |
| 7/10 | 軸封 O 型圈 | FKM 氟橡膠（Viton） | 耐油、耐高低溫，阻斷閥桿外漏 |
| 8 | 閥桿填料 | PTFE | 二次輔助密封，降低閥桿微量滲漏 |
| 9 | 防靜電彈簧組件 | 不銹鋼彈簧 | 導出介質靜電，滿足 ATEX 防爆工況 |
| 標配手柄 | 碳鋼噴塑長手柄 | 手動 90° 開關，可拆卸換裝執行器 |
四、核心流體技術參數
1. 壓力指標
公稱壓力：PN64（64bar/6.4MPa）
殼體水壓強度試驗壓力：9.6MPa
氣密密封試驗壓力：6.93MPa
真空耐受：10?3 torr，適配負壓真空管路
2. 溫度范圍
標準 PTFE+FKM 密封：-20℃ ~ +160℃；更換 TFM 金屬閥座可拓展至 200℃高溫工況。
3. DN50（2 寸）尺寸與流量參數
流通能力：全通徑低流阻，Kv 值≈165，大流量輸送壓降極小
閥體總長 L=235mm，安裝高度 H=135mm，凈重約 2.95kg
執行器底座：ISO5211 F05，匹配 SR63 氣動執行器、大功率電動執行器
4. 結構核心優勢
兩片式分體結構，更換閥座無需整閥拆下管路，大幅降低維護成本；
浮動球雙向密封，無安裝流向限制，正反安裝均可可靠切斷；
一體式防靜電裝置，通過 ATEX II 類防爆認證，可燃油氣介質安全可用；
閥桿防吹出安全結構，高壓突發泄壓無噴射泄漏風險；
內置金屬后備密封，符合 API 607 防火規范，火災工況保持關斷；
全通徑流道無縮徑，適合大流量純水、液壓油、工藝流體輸送。
五、執行標準與產品認證
設計制造標準：ISO 17292、ASME B16.34、EN12266 閥門壓力檢測標準
體系認證：ISO9001、ISO14001、OHSAS18001
安全認證：CE、ATEX 防爆、防火安全認證
泄漏等級：閥座 Class VI 零泄漏，閥桿微泄漏可控
六、適用介質與行業應用場景
適用介質
純水、液壓油、壓縮空氣、弱酸弱堿、鹽水、低壓飽和蒸汽、普通油氣、化工中間體、制藥 CIP 清洗流體；不適用濃強氧化性酸、強極性溶劑。
典型應用
大型液壓機組高壓總切斷閥；
化工反應釜、原料儲罐進出口主隔離閥；
海水淡化、電鍍、純水站大流量耐腐蝕管路；
空壓機、制冷機組、燃氣主管支路通斷；
成套自動化設備配套（加裝氣動執行器實現遠程自動開關）。
