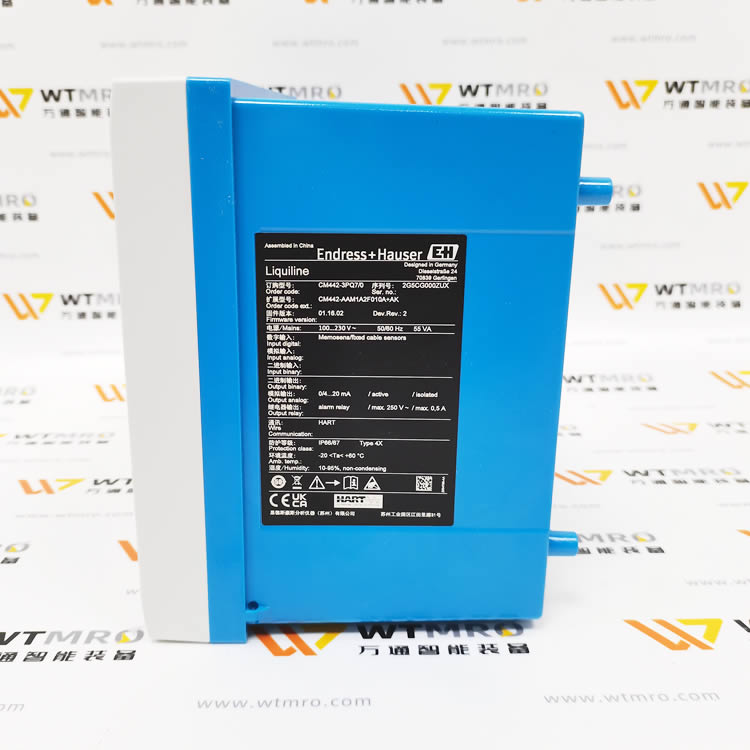

Endress+Hauser CM442-AAM1A2F010A+AK 多參數水質變送器完整介紹

一、品牌基礎

Endress+Hauser（E+H）中文官方名：恩德斯豪斯，德國過程分析儀表龍頭品牌；CM442 屬于Liquiline 系列模塊化水質多參數變送器，適配水處理、化工、食品、電力水質在線監測。

二、完整型號分段拆解 CM442-AAM1A2F010A+AK

主機段 CM442-AAM1A2F010A

1. CM442：雙通道現場安裝型水質變送器，最多 2 支 Memosens 數字傳感器

2. AA：非防爆通用型、帶本地彩色操作顯示屏

3. M1：標配1 路 Memosens 數字傳感器輸入（可后期激活擴容至 2 通道）

4. A2：2 路 0/4~20mA 模擬電流輸出，集成HART 7 通訊協議

5. F0：無內置清洗 / 擴展繼電器模塊

6. 1：供電規格 AC 100~230V 50/60Hz（市電 220V）

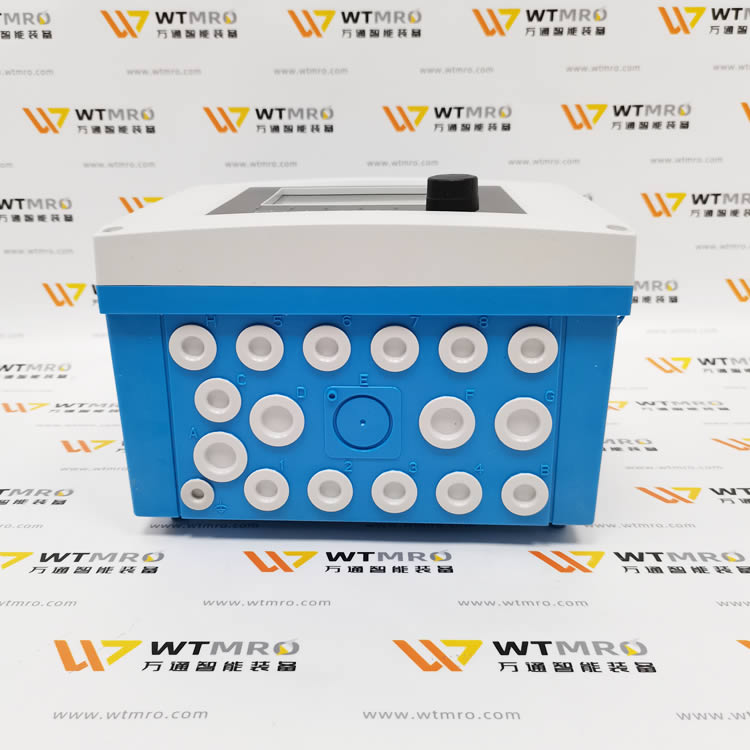

7. 0：公制螺紋電纜格蘭頭

8. A：整機標配密封電纜接頭套件

后綴 +AK

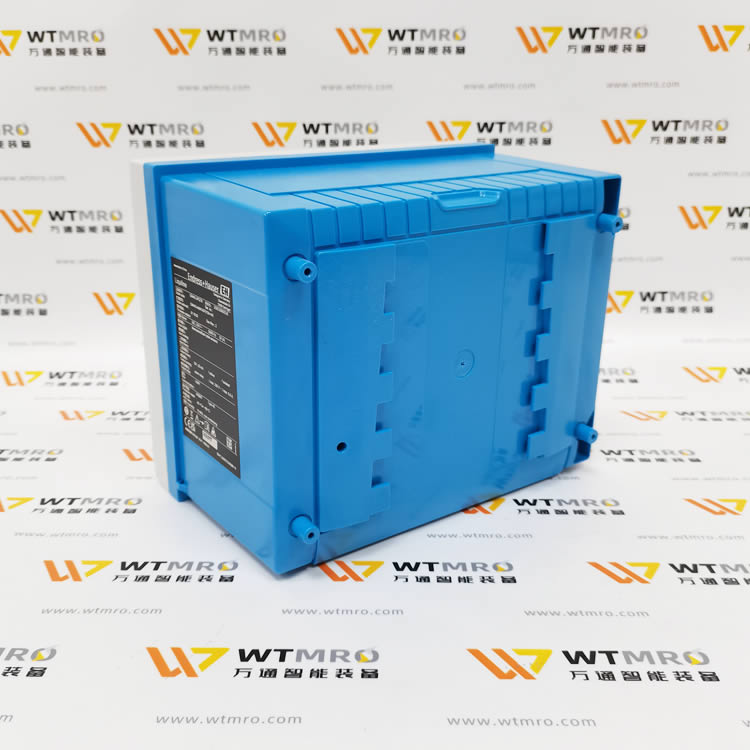

AK = 配套壁掛安裝支架套件（含不銹鋼掛板、固定螺栓，用于墻體現場壁掛安裝）

三、核心硬件與測量能力

1. 測量參數（兼容全部 Memosens 數字電極）

pH/ORP、電導率、溶解氧 DO、余氯 / 二氧化氯、濁度、硝氮、污泥界面、SAC 光譜吸收系數等 12 類水質參數，單臺儀表自由搭配傳感器。

2. 信號通道

• 輸入：1 路 Memosens M12 數字接口（軟件解鎖可擴為 2 路），即插即用、自動識別傳感器

• 輸出：2 路獨立可編程 4~20mA+HART，可接入 DCS/PLC

• 自帶 2 路報警繼電器，用于超限聯鎖、故障報警

• 內置 SD 卡插槽：數據記錄、參數復制、固件升級

3. 機械與防護

• 外殼：PC-FR 阻燃塑料，IP66/IP67 防塵防水

• 外形尺寸：237×194×162mm，整機凈重 2.1kg

• 工作環境溫度：-20℃ ~ +60℃；存儲 - 40~70℃

• 配套 AK 壁掛支架，直接墻面固定，無需額外柜體

四、關鍵技術特性

1. Memosens 數字傳感技術：電極信號數字化傳輸，抗線纜干擾，電極可離線標定

2. Heartbeat 心跳診斷：實時監測儀表、傳感器健康狀態，預判維護周期

3. 模塊化可擴展：后期可增加第 2 路傳感器、現場總線（Modbus/Profinet）、清洗繼電器、數字 IO

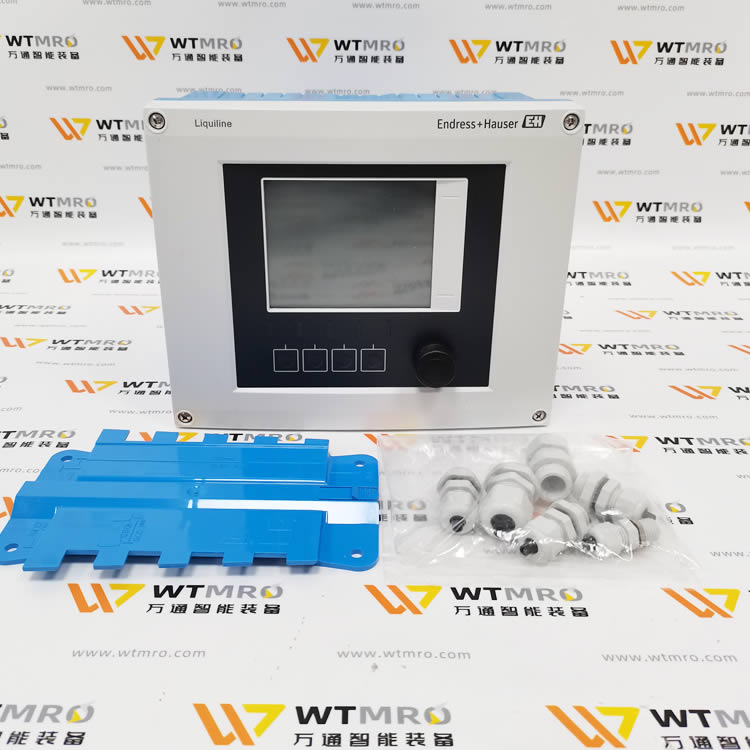

4. 圖形背光顯示屏，中文菜單，本地標定、參數設置

5. HART 遠程調試：使用 FieldCare 軟件遠程組態、校驗、故障診斷

五、電氣參數

• 供電：100~230V AC，功耗≤55VA

• 模擬輸出：4~20mA，負載≤500Ω

• 繼電器容量：250VAC/5A，無源觸點

• 認證：RoHS、MCERTS、EAC，無防爆認證（AA 通用區）

六、典型應用場景

1. 市政自來水、污水廠在線 pH/DO/ 電導率監測

2. 化工循環水、純水站水質監控

3. 食品飲料、制藥潔凈水過程檢測

4. 電廠鍋爐給水、循環水水質控制

5. 泳池、中水回用在線水質分析
