Endress+Hauser Cerabar PMP51B-AABACBA6AA3PCI1WWJA1+VD 完整型號解析

一、基礎產品定位

PMP51B：E+H 新一代智能金屬膜片表壓變送器，用于氣體、液體、蒸汽壓力 / 靜壓液位測量；金屬焊接隔離膜，標準精度 0.075%，支持 4–20mA+HART、藍牙 SmartBlue 遠程調試，無隔膜密封標準介質溫度 - 40～+125℃。

二、分段訂貨編碼逐段拆解（AABACBA6AA3PCI1WWJA1）

1～2 位：AA 防爆 / 認證

AA = 標準非防爆通用型，無防爆證書，室內常規工況使用。

3～4 位：BA 輸出信號

BA = 兩線制 4–20mA+HART 7，標配藍牙無線調試。

5 位：C 顯示與操作

C = 七段 LCD 數字顯示屏，無本地操作按鍵，僅顯示測量值。

6 位：B 外殼材質結構

B = 單腔壓鑄鋁外殼，防腐涂層，IP66/IP68 防護。

7 位：A 電氣進線口

A = M20×1.5 塑料電纜格蘭，IP68。

8 位：6 測量類型

6 = 表壓測量（Gauge），測相對大氣壓壓力。

9 位：A 應用標準

A = 標準通用工業版本，無衛生 / 高溫隔膜密封擴展。

10 位：A 隔膜密封形式

A = 無毛細管、無遠傳隔膜，本體直接螺紋測壓。

11～12 位：3P 傳感器量程段

3P = 額定量程 0～10 bar（1 MPa / 150 psi）。

13 位：C 標定單位

C = 出廠標定單位：kPa / MPa 雙單位顯示。

14～15 位：I1 過程螺紋密封面

I1 = NPT 螺紋標準錐密封。

16～18 位：WWJ 過程連接規格

WWJ = FNPT 1/2 內螺紋，接液材質 316L 不銹鋼。

19 位：A 膜片材質

A = 316L 不銹鋼過程隔離膜片，適配水、潤滑油、常規工業介質。

20 位：1 填充液

1 = 標準硅油填充液，標準 - 40～125℃工況。

三、后綴 +VD 含義

VD = 中國區域版本：配套中文操作手冊、符合國內計量供貨規范、國內出廠資料包。

四、整機核心參數匯總

測量類型：表壓

量程：0～10 bar

精度：±0.075% FS

輸出：4–20mA+HART7 + SmartBlue 藍牙

顯示：LCD 數字顯示，無按鍵

過程接口：1/2"NPT 內螺紋，316L 接液

膜片 / 填充液：316L 膜 + 硅油

外殼：鑄鋁單腔，IP68

電氣口：M20 塑料格蘭

防爆：非防爆通用型

介質溫度：-40～+125℃

附加：VD 中國區標配資料

五、工作原理

被測介質壓力擠壓 316L 金屬隔離膜，壓力通過硅油傳遞至內部壓阻傳感芯片；芯片輸出毫伏級信號經電路轉換為 4–20mA 標準電流，疊加 HART 數字信號；可通過本地 LCD 讀數、上位 HART 手操器或手機藍牙 App 遠程讀取、修改量程、阻尼、報警參數。

六、典型應用場景

潤滑站 / 齒輪泵油路壓力監測（Rickmeier 油泵配套油壓監控）

空壓機、壓縮空氣管網壓力采集

儲罐靜壓液位測量（清水、工業潤滑油）

柴油機組、發電機組潤滑油壓力監測

化工普通管線常溫氣體 / 液體壓力變送

水處理、暖通空調系統壓力閉環控制

七、一句話精簡說明

E+H PMP51B-AABACBA6AA3PCI1WWJA1+VD 為 0~10bar 316L 膜片非防爆智能表壓變送器，1/2NPT 內螺紋、4–20mA+HART 帶藍牙顯示型，中國區供貨版本，用于常規工業氣液管路、潤滑系統壓力與靜壓液位測量。

Endress+Hauser 壓力變送器 PMP51B-AABACBA6AA3PCI1WWJA1+VD介紹

搜索 3 個關鍵詞，參考 18 篇資料

Endress+Hauser PMP51B-AABACBA6AA3PCI1WWJA1+VD 壓力變送器完整介紹

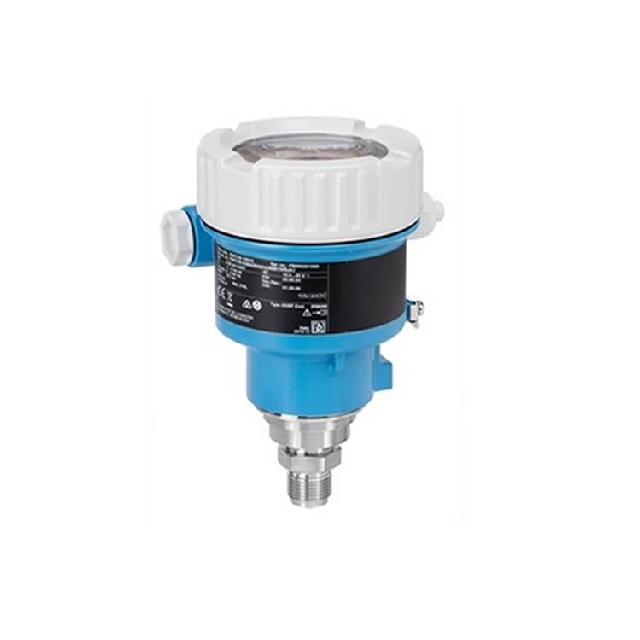

PMP51B實物外觀

一、產品基礎定位

該儀表是E+H Cerabar PMP51B 系列智能金屬膜片表壓變送器，新一代通用型工業壓力測量儀表，采用一體式焊接 316L 金屬隔離膜，用于常溫液體、氣體、飽和蒸汽的壓力 / 儲罐靜壓液位高精度監測；自帶 HART7、藍牙 SmartBlue 無線調試、本地數字顯示，+VD 代表中國區專供版本，配套中文說明書、國內計量交付資料，無防爆認證，適用于室內普通非防爆工況Endress+Hauser。

二、完整訂貨編碼分段解析

型號：PMP51B-AABACBA6AA3PCI1WWJA1+VD

PMP51B：產品系列，金屬隔離膜智能壓力變送器，支持表壓 / 絕壓測量

AA：防爆認證，標準非防爆通用型

BA：信號輸出，二線制 4–20mA 疊加 HART7 協議，標配藍牙無線通信

C：人機界面，七段 LCD 數字顯示屏，無本地操作按鍵，僅讀數顯示

B：外殼，單腔壓鑄鋁合金殼體，防腐涂層，IP66/IP68 全防護

A：電氣進線口，M20×1.5 塑料電纜格蘭頭

6：測量類型，表壓 Gauge（相對大氣壓壓力）

A：應用標準，通用工業標準版，無衛生 / 高溫遠傳隔膜配置

A：隔膜密封，無毛細管、無遠傳隔膜，本體直接螺紋測壓

3P：傳感器量程，0～10 bar（1 MPa / 150 psi）

C：標定單位，出廠支持 kPa/MPa 雙單位顯示

I1：螺紋密封形式，NPT 標準錐面密封

WWJ：過程連接，1/2" FNPT 內螺紋，接液材質 316L 不銹鋼

A：隔離膜片，316L 不銹鋼焊接膜片，適配潤滑油、清水、壓縮空氣等常規介質

1：填充液，標準硅油填充液，適配介質溫度 - 40℃～+125℃

+VD：區域后綴，中國市場供貨版本，配套中文操作手冊、國內合規出廠文件

三、核心技術參數

測量量程：0～10 bar（0~1MPa）表壓

測量精度：標準型 ±0.075% FS

長期穩定性：≤0.05% 滿量程 / 年

介質溫度：-40℃ ~ +125℃（無隔膜密封標準款）

供電電壓：10.5～35V DC，二線制回路供電

通信方式：4–20mA 模擬量 + HART7 數字通信、藍牙 SmartBlue 手機 App 無線調試

防護等級：IP66/IP68，可戶外防水防塵安裝

接液材質：316L 不銹鋼膜片、316L 內螺紋接頭、硅油填充液

過程接口：1/2 英寸 NPT 內螺紋

過載能力：1.5 倍滿量程穩定承壓，瞬時抗沖擊強

四、測量工作原理

介質壓力作用于前端 316L 焊接金屬隔離膜，壓力通過內部硅油填充液傳遞至內部壓阻惠斯通電橋傳感芯片；芯片產生與壓力線性對應的微弱電壓信號，經儀表內部電路放大、溫補、數字化處理后，一路輸出標準 4–20mA 模擬電流信號接入 PLC / 二次表，一路疊加 HART 數字信號；搭配藍牙可手機無線讀取量程、阻尼、故障診斷、修改參數，LCD 屏幕實時現場顯示壓力數值。

五、核心產品優勢

高精度高穩定：焊接金屬膜無滲漏風險，溫漂控制優異，長期運行無需頻繁校準；

雙路便捷調試：本地 LCD 直觀讀數，HART 手操器 + 手機藍牙無線免開蓋調試，狹小測點維護更簡單；

堅固通用防腐：316L 接液件適配水、潤滑油、壓縮空氣、普通蒸汽，鋁殼抗粉塵水汽；

Heartbeat 自診斷技術：實時監測傳感器、電路故障，提前預警儀表老化，實現預測性維護；

寬溫適配：標準款覆蓋 - 40~125℃介質溫度，適配潤滑站高溫油路、常溫水管、空壓機氣路；

中國區配套完善：VD 版本提供中文資料、國內售后校準服務，適配本土自動化項目驗收規范。

六、主流工業應用場景

潤滑系統油壓監測：Rickmeier 齒輪泵、風電齒輪箱、柴油發電機組潤滑油壓力采集，搭配 Murphy 壓差開關配套監控油路；

空壓機 / 壓縮空氣管網：廠區氣路恒壓閉環控制、壓力高低聯鎖保護；

儲罐靜壓液位測量：清水、工業潤滑油常壓儲罐，通過底部壓力換算液位；

水處理、暖通空調：供水管道、換熱系統水壓監控；

通用化工常溫管線：無腐蝕液體、氣體工藝壓力變送；

機床、印刷、食品自動化設備：小型液壓 / 潤滑泵站壓力采集。
