BENDER CTAC120
閉口式
剩余電流互感器完整介紹
一、基礎信息
品牌：BENDER（德國本德爾）
型號：CTAC120
原廠訂貨號：B98110019（對應圖中物料標簽）
產品類型：一體式閉口零序剩余電流互感器（不可開合）
額定絕緣電壓：800V CAT III
配套主機：RCM420、RCM470、RCMB500 系列剩余電流監測繼電器
二、核心技術參數
1. 機械尺寸與穿線能力
中心通孔內徑：120 mm
適配主回路最大電流：630 A

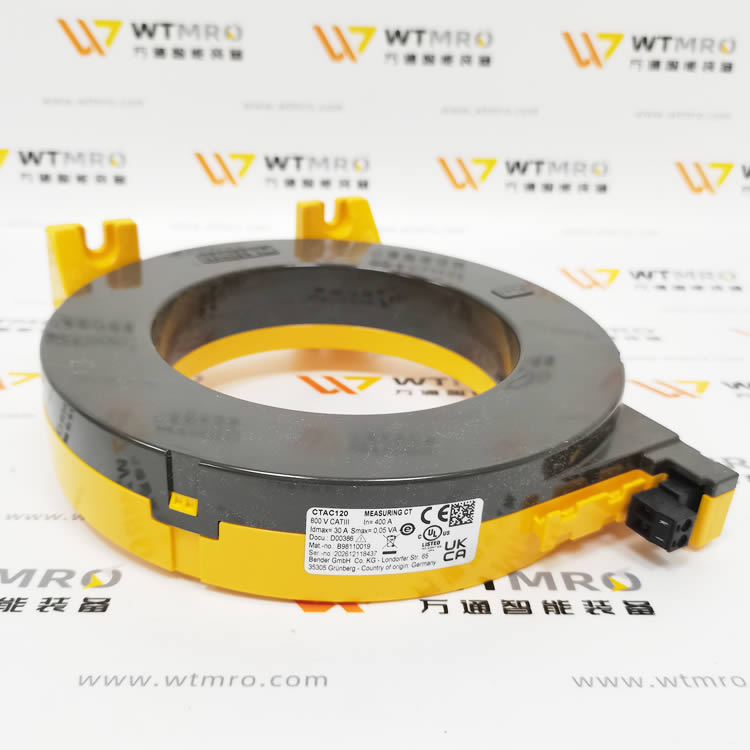

外形：整體圓形封閉鐵芯，黃色阻燃塑料外殼，帶一體式安裝底座

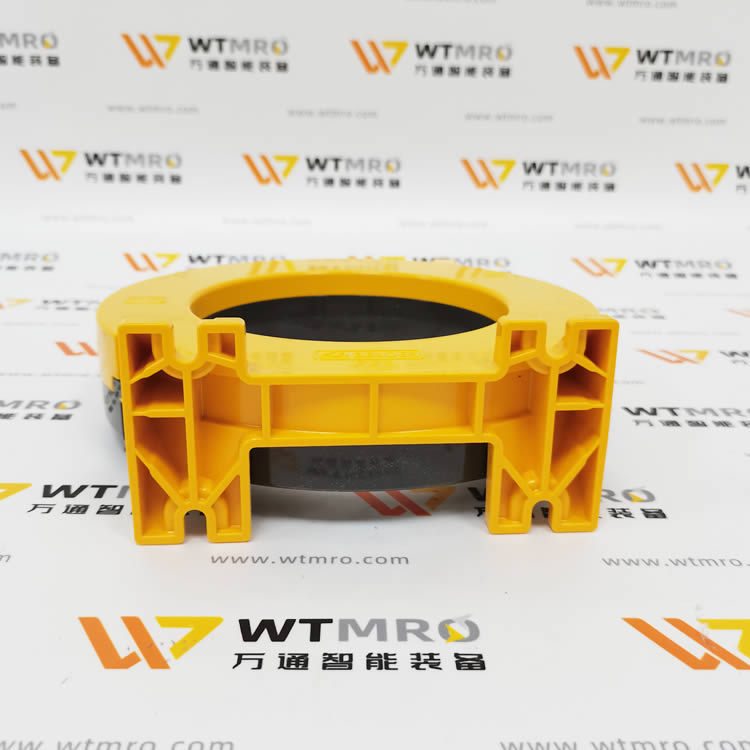

安裝方式：底板螺釘固定 / 適配導軌支架安裝
2. 電氣測量性能
測量電流類型：Type A（交流漏電 + 脈動直流漏電）
適用頻率：42 Hz ~ 2000 Hz，兼容變頻器、伺服等高諧波負載
測量精度：低漏磁閉合鐵芯，微小剩余電流采樣無失真
二次回路：專用屏蔽雙絞線輸出，支持主機斷線故障監測
耐壓等級：800V CAT III，滿足工業低壓配電安全規范
3. 環境參數
工作溫度：-25 ℃ ~ +70 ℃
存儲溫度：-40 ℃ ~ +80 ℃
防護等級：IP30（僅允許控制柜內使用）
阻燃等級：UL94 V0
三、工作原理
三相 / 單相全部 L、N 動力線纜穿過互感器內孔，PE 地線不得穿入。正常工況下各相負荷電流矢量相互抵消，互感器無感應輸出；當線路對地絕緣破損、發生漏電時，矢量差值形成零序剩余電流，鐵芯感應出弱電信號傳輸至 RCM 系列監測主機，主機計算漏電數值并分級報警。閉合無接縫鐵芯磁漏遠小于開合式互感器，弱漏電檢測精度更高。
四、同系列 CTAC 閉口互感器規格對照
| 型號 | 通孔內徑 | 最大適配主回路電流 | 適用場景 |
|---|---|---|---|
| CTAC35 | 35 mm | 125 A | 小型控制柜、單根細電纜 |
| CTAC60 | 60 mm | 250 A | 中型機床、空壓機配電柜 |
| CTAC120 | 120 mm | 630 A | 大功率注塑 / 壓鑄機、廠房分支進線柜（本款） |
| CTAC180 | 180 mm | 1000 A | 車間總進線、多束電纜密集敷設場景 |
五、核心產品優勢
高精度低磁漏一體式閉合硅鋼鐵芯，無接縫漏磁，可精準捕捉 mA 級微弱漏電，適合絕緣老化提前預警。
大孔徑兼容強120mm 大通徑可同時穿過多根動力電纜或?qū)掋~排，無需拆分線纜即可改造加裝。
寬頻抗干擾針對變頻、整流負載優化，高頻諧波不會造成測量漂移、誤報警。
配套完整性與 BENDER RCM420-D-2 等漏電監測主機原生適配，二次回路斷線可被主機識別并上報故障，杜絕監控盲區。
寬溫工業耐用-25℃低溫穩定運行，適配北方車間、冷庫、戶外電控柜等復雜環境。
六、典型應用場景
大功率注塑、壓鑄、沖壓機床總電源回路漏電監控
儲能變流器、交流充電樁進線柜剩余電流采集
自動化產線集中配電房、車間分支配電柜安全監測
搭載大量伺服、變頻器的非標設備供電系統
七、安裝強制注意事項
PE 保護地線嚴禁穿過互感器通孔，否則漏電信號會被抵消，監測完全失效；
所有帶電相線（L1/L2/L3/N）必須全部穿過互感器，不可漏穿、分穿；
線纜盡量居中穿過鐵芯，線纜偏心會增大測量誤差；
二次信號線采用屏蔽雙絞線，獨立布線遠離動力電纜，降低電磁干擾；
不可敲擊、切割互感器黃色外殼，鐵芯變形會永久喪失測量精度。
