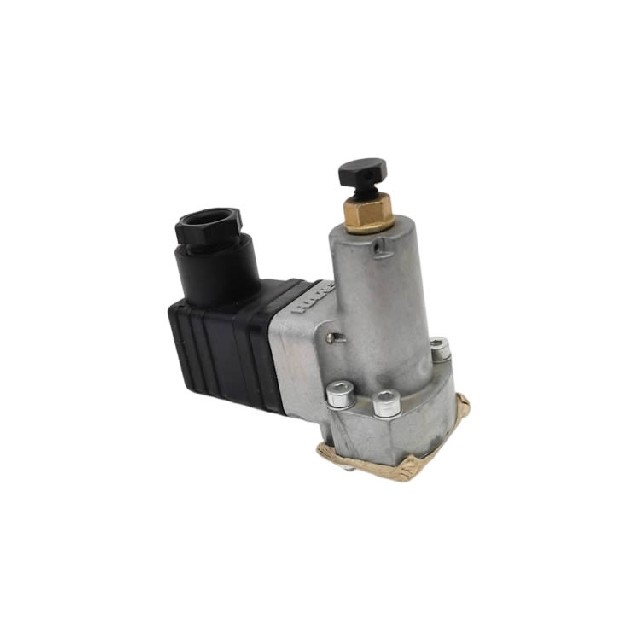

HAWE DG33 高壓活塞式壓力繼電器 完整介紹

一、基礎信息

品牌：德國 HAWE 哈威型號：DG33（DG3 系列高壓板式壓力繼電器）產品類型：彈簧活塞式液壓壓力開關，無泄漏結構定位：適配 200–700bar 超高壓液壓回路壓力信號觸發

二、核心液壓參數

1. 調節壓力區間：200～700bar（六角調節螺釘 + 鎖緊螺母現場整定）

2. 最大耐壓：700bar（短時峰值、持續工作上限一致）

3. 安裝形式：標準板式集成安裝，直接固定在哈威閥塊 / 油路塊上；可選 G1/4、M12×1.5 外接螺紋接頭

4. 動作邏輯：可定制升壓觸發（標準）/ 降壓觸發（型號后綴加 F），出廠可預設固定壓力值

三、結構與材質

1. 液壓主體：鍍鋅鋼活塞、高強度調壓彈簧，耐高壓沖擊；密封件適配礦物油、生物降解液壓油

2. 殼體：壓鑄鋅外殼，整機重量僅 0.3kg，結構緊湊小巧

3. 調節機構：外置六角調節螺絲，調好后螺母鎖死，抗設備振動漂移

4. 微動開關：內置 XCG3 型機械觸點，機械壽命≥100 萬次，通斷穩定

四、電氣規格

1. 標準電氣接口：DIN43650 電磁閥插頭（防護 IP65）；可選 M12 航空插、AMP 接頭

2. 防護等級：基礎款 IP54，配標準插頭可達 IP65

3. 觸點容量：交直流通用，可直接驅動 24V 電磁閥、PLC 開關量輸入

4. 環境溫度：-40℃ ~ +80℃；液壓介質溫度 - 25℃ ~ +80℃（環保油≤70℃）

五、介質適配

• 標準液壓油：DIN51524 HL/HLP，粘度 ISO VG10~68

• 兼容 HEPG、HEES 可生物降解液壓油、低粘度阻燃液

• 介質清潔度要求：NAS 8 級以上，避免雜質卡滯活塞

六、核心功能與優勢

1. 超高壓適配：DG 系列里壓力量程最高型號，專門用于鍛壓、擠壓、高壓試驗臺等 700bar 工況

2. 零泄漏活塞結構：相比膜片式，高壓下無內泄，長期使用壓力點不偏移

3. 任意方位安裝：立式、側裝、倒裝均可，適配狹小閥組空間

4. 抗脈動沖擊：彈簧緩沖結構，回路壓力波動不會誤觸發信號

5. 免維護設計：無易損膜片，僅需年度外觀滲漏檢查

七、典型應用場景

1. 鍛壓機床、擠壓機、液壓沖壓設備高壓過載保護，壓力超限時切斷泵、卸荷回路

2. 高壓液壓試驗臺、液壓油缸保壓監控，到達設定壓力觸發下一道工序

3. 風電、冶金重型液壓系統高壓回路壓力報警、安全聯鎖

4. 注塑、壓鑄高壓油路壓力閾值反饋，實現自動化工序切換
