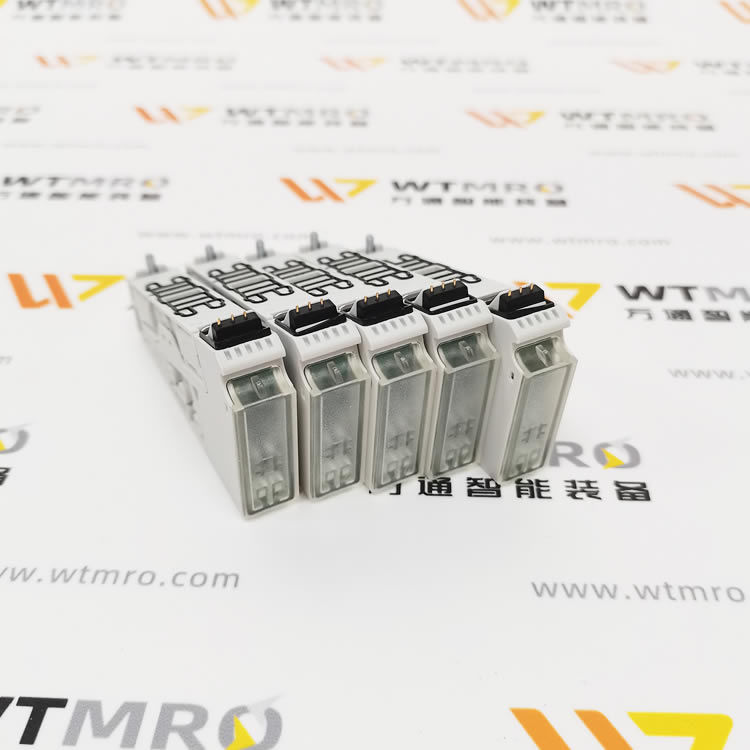

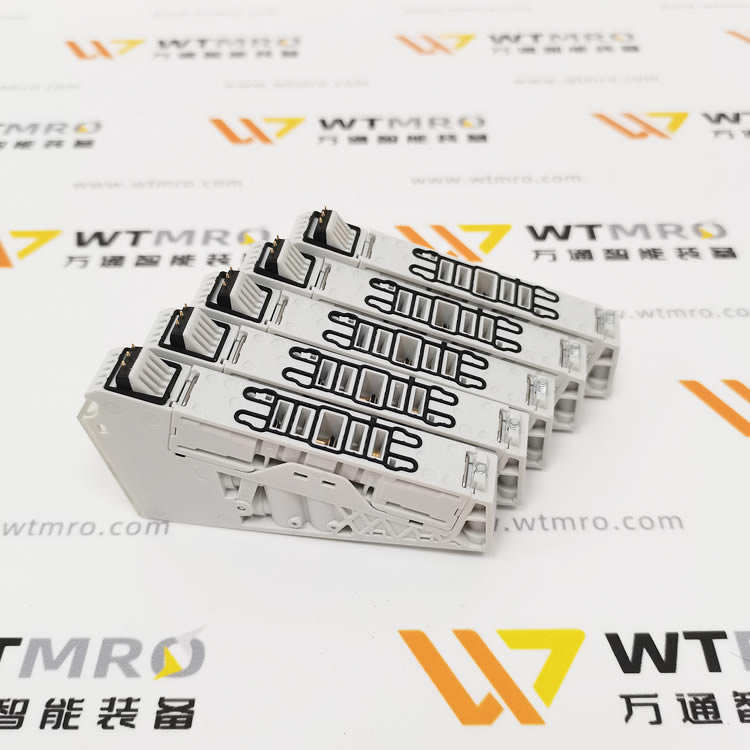

AVENTICS R422102426（AV03 系列 5/2 二位五通單電控電磁閥）

品牌：AVENTICS（安沃馳，Emerson 旗下）型號系列：AV03（超緊湊微型閥島）型號全稱：AV03-5/2AS-VT00-024VDC-LOC

一、型號解析

• AV03：超緊湊小型閥島系列

• 5/2：二位五通換向閥

• AS：單線圈、彈簧復位

• VT00：標準型，無特殊功能

• 024VDC：DC24V 供電

• LOC：帶鎖定式手動操作按鈕

二、核心參數

• 功能：5/2 二位五通，單線圈、彈簧復位

• 工作壓力：-0.9 … 10 bar（真空～10 bar）

• 控制壓力：3 … 8 bar

• 額定流量 Qn：300 L/min（6 bar、20℃）

• 電壓：DC24V ±10%

• 功耗：0.55 W / 線圈（低功耗）

• 響應時間：開 8 ms / 關 8 ms（超快）

• 密封：軟密封（Soft Seal），低泄漏

• 結構：滑閥、正重疊

• 連接：底板安裝（閥島式）

• 手動操作：鎖定式（可機械保持）

• 防護等級：IP65（帶接頭）

• 溫度范圍：-10℃ … +60℃

• 介質：壓縮空氣（≤40 μm，含油量 0–5 mg/m3）

• 重量：約 48 g

三、結構與特點

1. 超小體積、大流量：AV03 系列寬度僅 10 mm，流量達 300 L/min，密度極高

2. 極快響應：開關各 8 ms，適合高頻、高速動作（如電子、3C）

3. 低功耗長壽命：0.55 W，軟密封滑閥，壽命長、泄漏低

4. 外部先導：適配閥島集中排氣，易集成、易維護

5. 鎖定手動按鈕：調試 / 維護可機械鎖定，安全可靠

6. IP65 防護：可用于粉塵、潮濕環境

四、典型應用

• 單作用 / 雙作用氣缸控制（夾爪、移栽、升降）

• 高頻、高速小型自動化（3C、電子、半導體、精密裝配）

• 空間受限、多閥密集安裝（閥島堆疊）

• 真空 + 正壓切換、小型氣動測試工位
