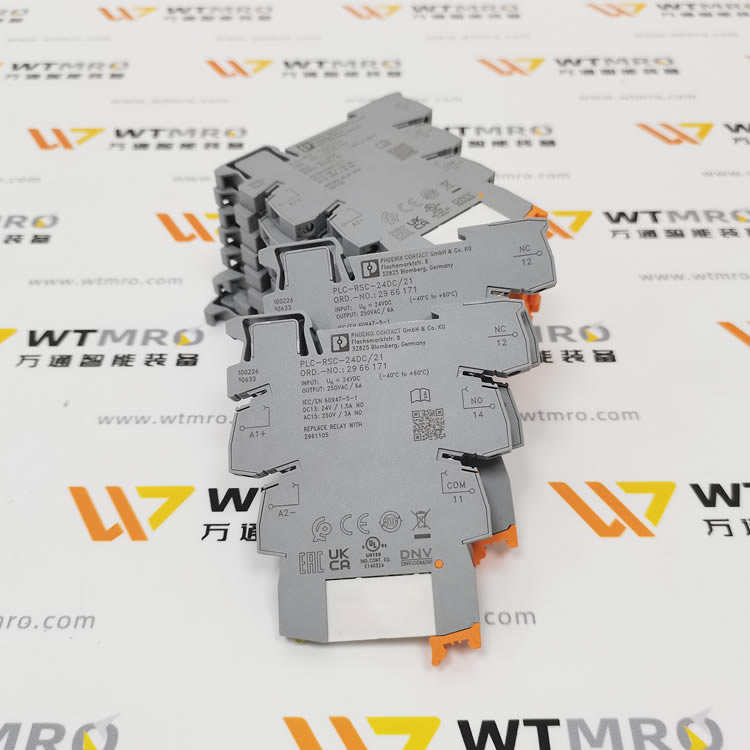

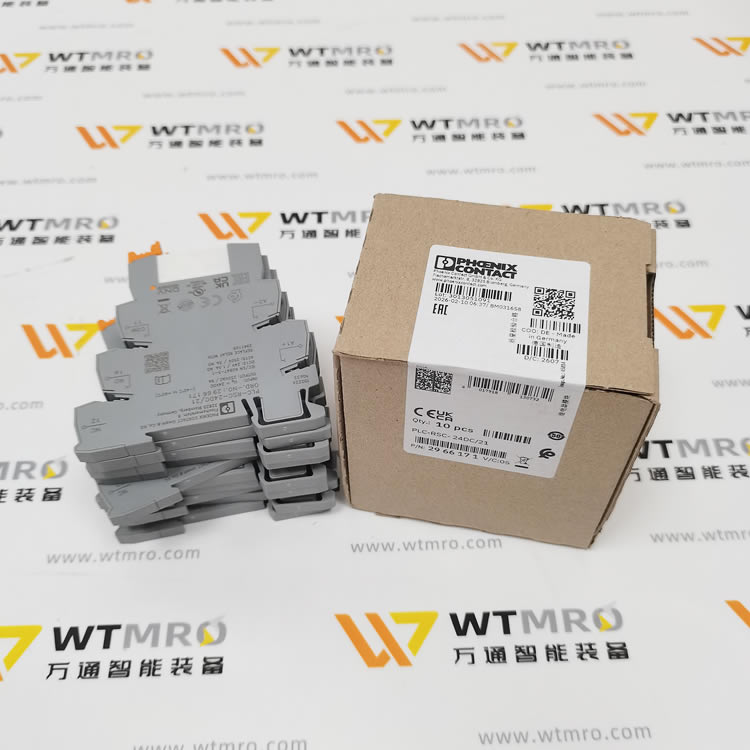

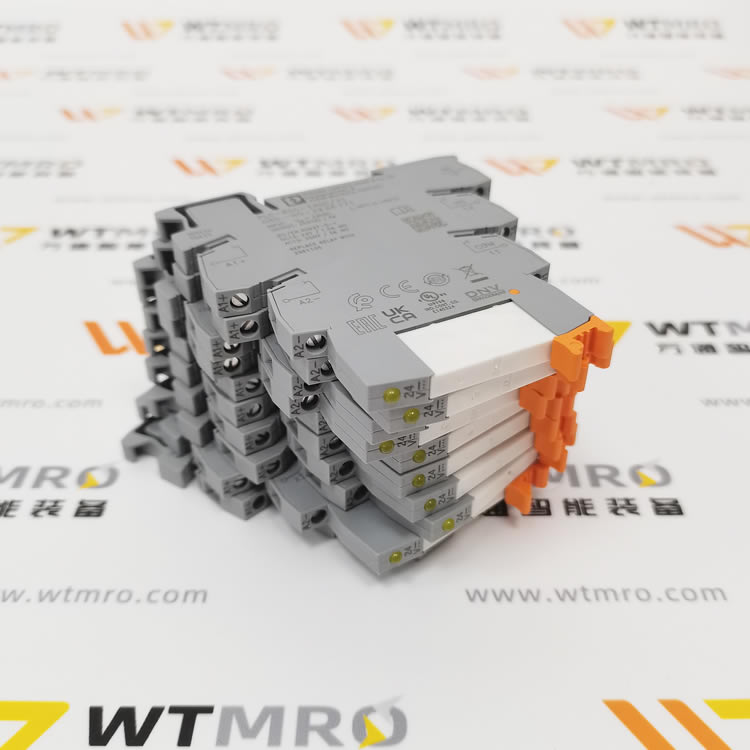

PHOENIX CONTACT PLC?RSC?24DC/21（菲尼克斯 24VDC 單轉換觸點繼電器模塊）

品牌：PHOENIX CONTACT（菲尼克斯電氣，德國）型號：PLC?RSC?24DC/21 類型：PLC?INTERFACE 系列超薄繼電器模塊（底座 + 插拔式繼電器）

一、型號含義

• PLC：PLC?INTERFACE 系列

• RSC：Relay, Screw, Compact（繼電器、螺釘接線、緊湊型）

• 24DC：線圈額定電壓 DC24V

• /21：1 路轉換觸點（SPDT）

二、核心參數（輸入 / 線圈側）

• 額定電壓：24 V DC

• 電壓范圍：20.2 … 33.6 V DC

• 典型電流：18 mA @24V

• 功耗：0.22 W

• 保護：反極性保護、續流二極管

• 指示：黃色 LED（通電亮）

• 響應時間：≈8 ms

• 釋放時間：≈10 ms

三、輸出 / 觸點參數

• 觸點形式：1 轉換觸點（1NO+1NC）

• 觸點材料：AgNi（銀鎳）

• 最大切換電壓：250 V AC/DC

• 最大切換電流（阻性）：

• AC250V：6 A

• DC24V：6 A

• 最小負載：10 mA @12 V

• 機械壽命：2×10?次

• 電氣壽命（6A/250VAC）：≈10?次

四、機械與環境

• 安裝：DIN 導軌 NS 35/7.5

• 接線：螺釘端子

• 寬度：14 mm（超薄）

• 防護：IP20（底座）

• 工作溫度：-40℃ … +60℃

• 絕緣耐壓（線圈 / 觸點）：4 kV AC，1 min

五、結構與特點

1. 超薄省空間：14 mm 寬度，密集安裝

2. 安全隔離：線圈與觸點強化絕緣（4 kV），可隔離強弱電

3. 插拔式維護：繼電器可單獨拔換，無需拆線

4. 低功耗：僅 0.22 W，適合 PLC 直接驅動

5. LED 指示：線圈通電一目了然

6. 抗干擾：集成續流與反極性保護，抑制浪涌

六、典型應用

• PLC 輸出放大 / 隔離（24V→220V）

• 驅動接觸器、電磁閥、指示燈、加熱器

• 強弱電隔離、控制回路與負載回路分離

• 自動化控制柜、樓宇控制、機械設備
