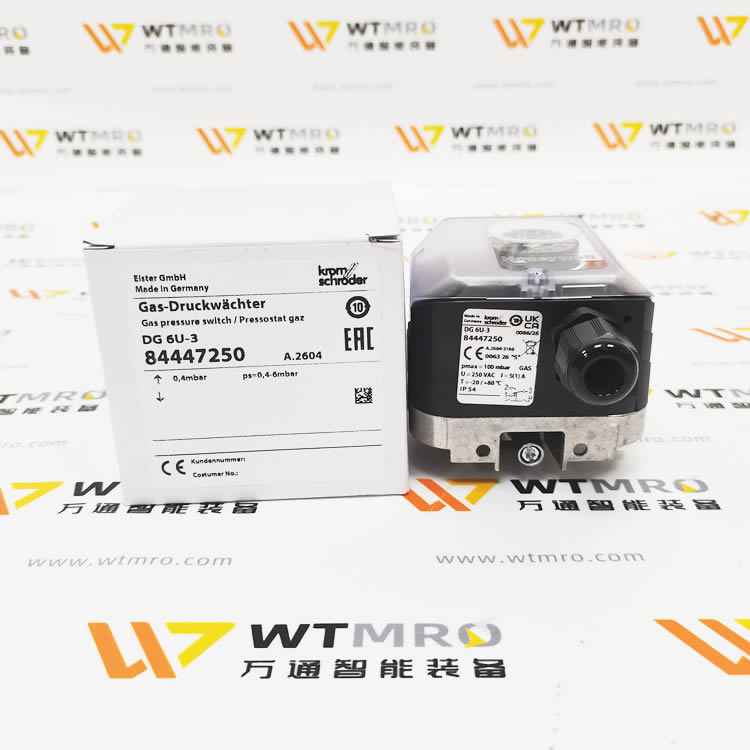

Kromschroder DG 6U-3 微壓壓力開關 完整介紹
一、基礎信息
品牌產地：德國 Kromschr?der（霍科德，現歸屬霍尼韋爾 Honeywell），匈牙利工廠生產
型號釋義
DG：燃氣 / 空氣膜片式壓力開關系列
6：調節量程 0.4～6 mbar（微壓檔）
U：支持上升正壓、負壓、差壓三種觸發模式
-3：螺絲接線端子 + M16 電纜防水接頭，防護 IP54
凈重：0.32kg
執行標準：EN 1854 歐盟燃氣安全認證、Class S 安全等級，支持 SIL3/PL e 安全回路，符合 EU 燃氣設備法規 2016/426
二、核心技術參數
1. 壓力性能
調節范圍：0.4～6 mbar（40～600Pa）
最大允許承壓 Pmax：600 mbar（短時耐壓 2bar，不超過 15 分鐘）
控制精度：滿量程誤差≤±2%
回差：固定微回程，適合風機風壓聯鎖
2. 介質適配
可測：天然氣、液化氣、城市煤氣、生物沼氣、潔凈空氣、干燥煙氣限制：差壓模式僅允許空氣，不可通入燃氣；介質無大量油污、冷凝水、腐蝕性煙塵
3. 溫度范圍
環境溫度：-15℃ ～ +80℃
介質溫度：-15℃ ～ +80℃
儲運溫度：-40℃ ～ +80℃
4. 電氣規格
額定電壓：250VAC
觸點容量：5A（cosφ=1）；1A（cosφ=0.6），單組 SPDT 轉換觸點（常開 NO / 常閉 NC 公共端）
接線方式：4 位螺絲端子，M16 塑料電纜防水格蘭頭
防護等級：IP54，室內工業燃燒設備通用
5. 機械接口
正壓取壓口（P+）：Rp1/4 內絲
負壓取壓口（P-）：Rp1/8 內絲
安裝方式：背部固定支架，可垂直 / 水平 / 倒置安裝（垂直安裝刻度最精準）
三、產品核心特點
多壓力模式通用：同一款開關可切換監測風機正壓、爐膛負壓、風道空氣差壓，一臺替代多款微壓開關

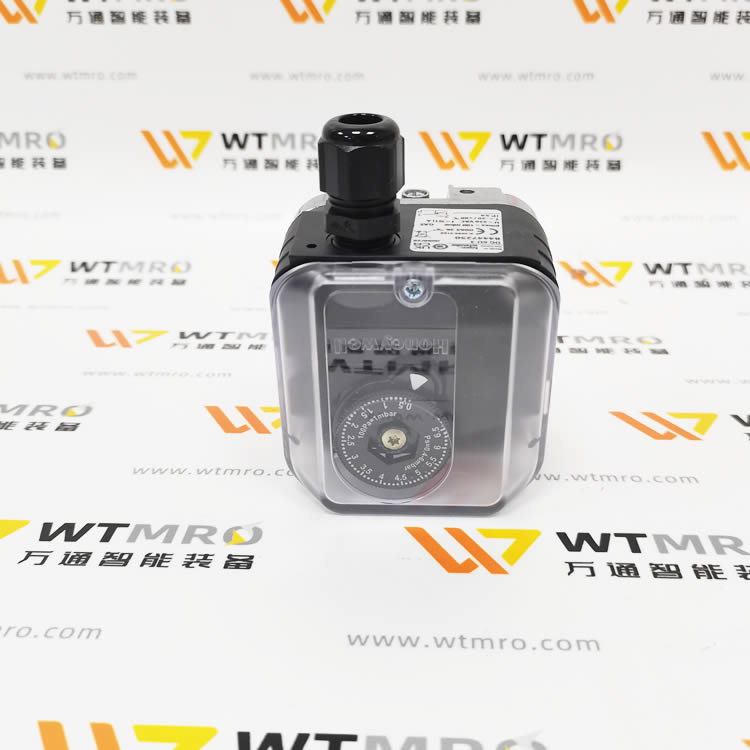

前置可視調節刻度盤：透明 PC 上蓋，旋轉手輪直接讀取設定壓力，無需拆殼
壓鑄鋁底座：抗震動、抗溫變，工業燃燒爐長期連續運行穩定
安全認證齊全：鍋爐、燃燒機強制安全元件，可用于 2 區防爆燃氣管道（無需隔離放大器）
內置膜片感應結構：響應靈敏，極低風壓即可觸發安全停機聯鎖
四、三種取壓接線用法
正壓監測（風機風壓 / 低壓燃氣）管道壓力接入 Rp1/4（P+），Rp1/8（P-）堵死；壓力高于設定值觸點切換，常用于風機風壓正常確認。
負壓監測（爐膛負壓、煙道負壓）負壓管路接 Rp1/8（P-），P + 通大氣；負壓達到設定值動作，防止爐膛正壓回火。
空氣差壓監測（風道過濾器壓差）高壓側接 P+、低壓側接 P-；僅潔凈空氣可用，禁止燃氣差壓測量。
五、典型應用場景
燃氣燃燒器、熱水鍋爐、蒸汽鍋爐風機風壓低壓保護（最常用）
熱風爐、直燃機、熱處理爐爐膛負壓監控
燃氣過濾器、空氣濾網壓差堵塞報警
小型低壓燃氣管路欠壓安全切斷聯鎖
焚燒爐、涂裝烘干線煙氣壓力監測
