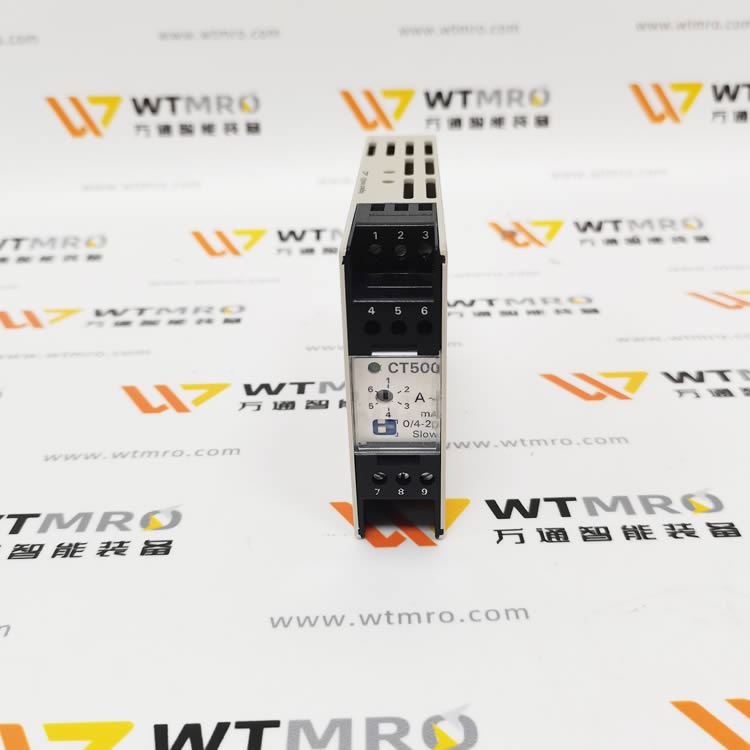

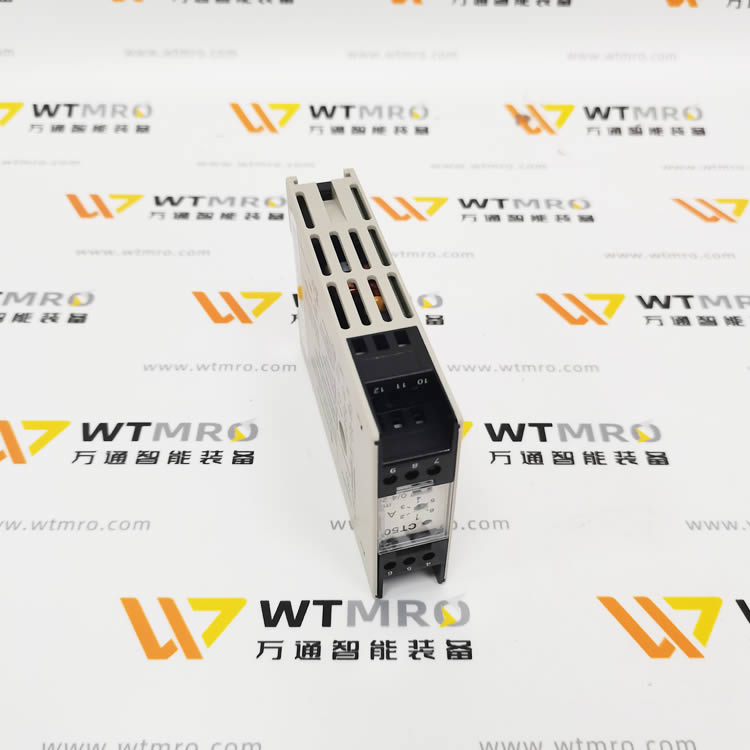

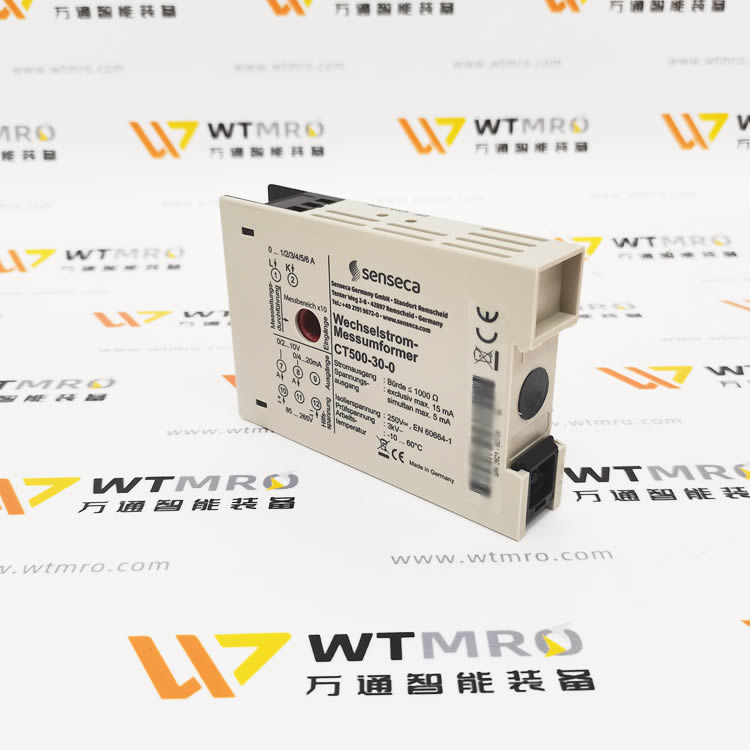

Senseca CT500-30-0 穿心式交流電流變送器 完整介紹

一、基礎信息

1. 品牌背景德國 Senseca（原 GHM Martens）工業信號測量品牌，CT500 系列為導軌式交流電流隔離變送器，CT500-30-0代表穿心式、額定輸入 0～30A AC 標準型號Senseca。

2. 型號釋義

• CT500：交流電流變送系列

• 30：穿心輸入量程 0～30A AC

• 0：通用供電、標準輸出配置

3. 安裝形式標準 TS35 DIN 導軌卡扣式安裝，阻燃 PC 外殼，防護 IP30，控制柜內置使用。

4. 測量原理穿心式開合磁芯 + 真有效值 True RMS 采樣，適配正弦波、變頻器非正弦畸變電流，輸入 / 輸出 / 電源三端電氣隔離，抗工業電磁干擾。

二、核心電氣參數

1. 輸入回路（穿心式 Bushing）

• 額定測量：0～30A AC

• 短時過載：最大 90A（短時耐受）

• 穿心孔徑：線纜最大外徑 8mm，主線直接穿過，無需斷開主回路

• 輸入內阻 Ri：＜20 mΩ，壓降極小不影響主回路

• 測量頻率：40～2000Hz 基波，支持變頻器、中頻設備；鐵路 16.67Hz 可定制

2. 供電電源（寬幅通用）

二選一供電，無需更改硬件：

• 交流供電：85～265V AC（適配 220V 配電柜）

• 交直流通用：10～30V AC/DC（適配 24V 工控電源）

• 整機功耗：＜3 VA

3. 輸出信號（面板撥碼切換）

可任選一種標準工業模擬輸出，支持同時并接電壓 + 電流（帶負載限制）：

1. 電流輸出：0/4～20mA DC；最大負載電阻≤1kΩ

2. 電壓輸出：0/2～10V DC；最大負載 15mA，短路保護并聯使用時總負載電流≤5mA，輸出線性度優異Senseca

4. 校準與精度

• 基礎精度：≤0.5% FS，單點校準可達 0.2% FS

• 零點可調：±5% 量程

• 滿量程可調：±35% 量程，現場適配系統量程需求

• 響應時間 T90：≤150ms；可選均值濾波模式平滑波動電流

5. 環境與絕緣

• 工作溫度：-10℃ ～ +60℃

• 絕緣耐壓：輸入 - 輸出、電源 - 輸入、電源 - 輸出間 AC3000V/1min 隔離

• 合規認證：CE，EN 61326-1 工業 EMC 標準Senseca

三、核心產品特點

1. 免斷線穿心測量主線直接穿過磁芯孔，無需切斷動力電纜，改造、加裝監測無需停機。

2. 寬頻真有效值測量完美適配電機、變頻器、空壓機等畸變電流場景，普通均值變送器測量誤差大，本型號無波形偏差。

3. 雙供電 + 雙輸出自由切換220V 柜內市電、24V 直流工控電源均可供電；4-20mA/0-10V 一鍵切換，兼容全部 PLC 模擬量模塊。

4. 三端隔離抗干擾動力強電回路與弱電控制回路電氣隔離，避免變頻器、接觸器干擾導致信號漂移。

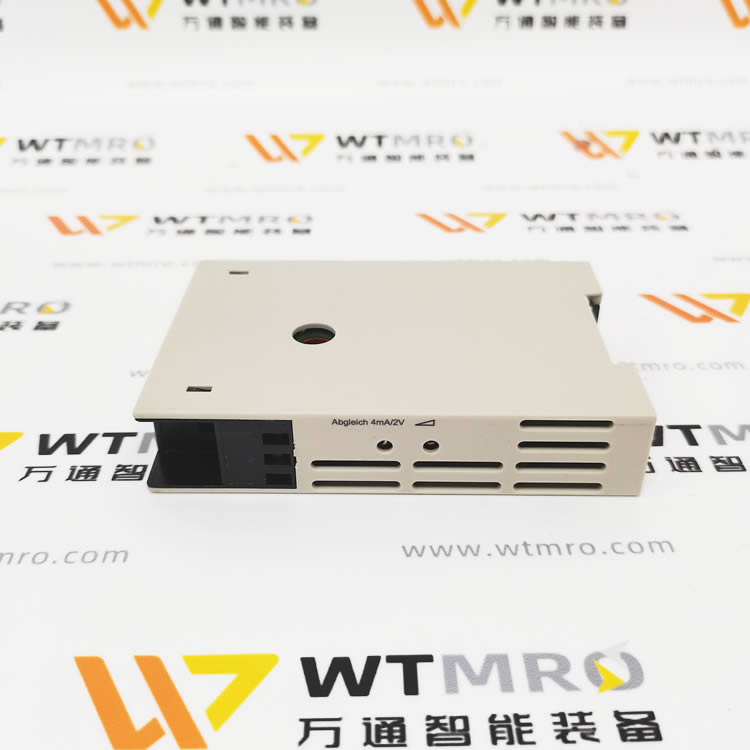

5. 現場可調零點 / 滿度面板電位器校準，無需上位軟件，現場快速匹配監控系統量程。

6. 緊湊導軌式設計體積小巧，密集配電柜多通道批量安裝不占空間。
