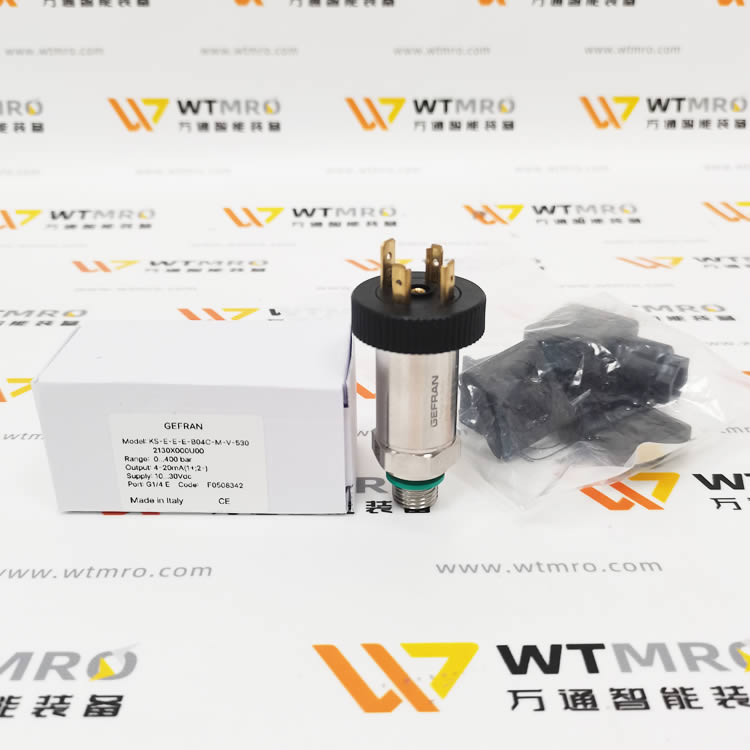

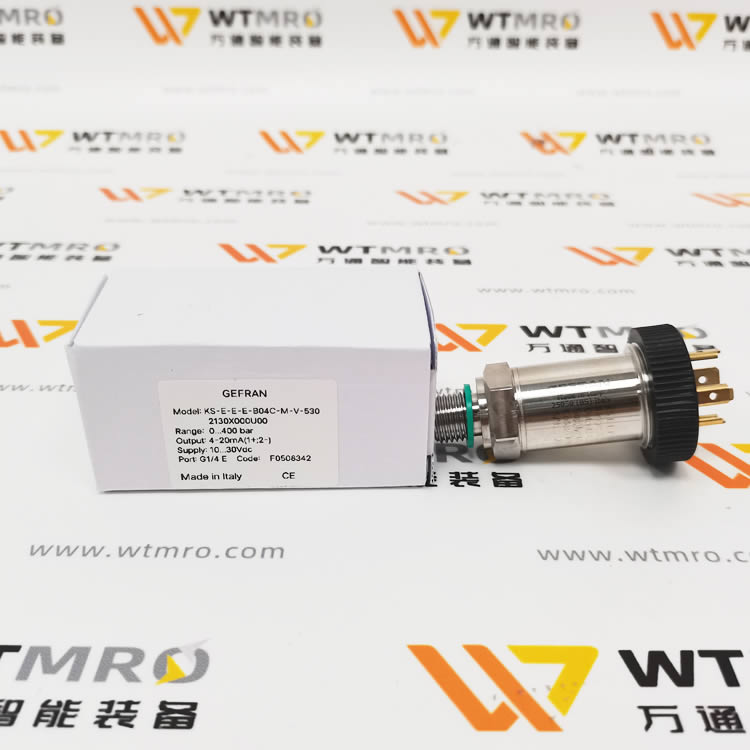

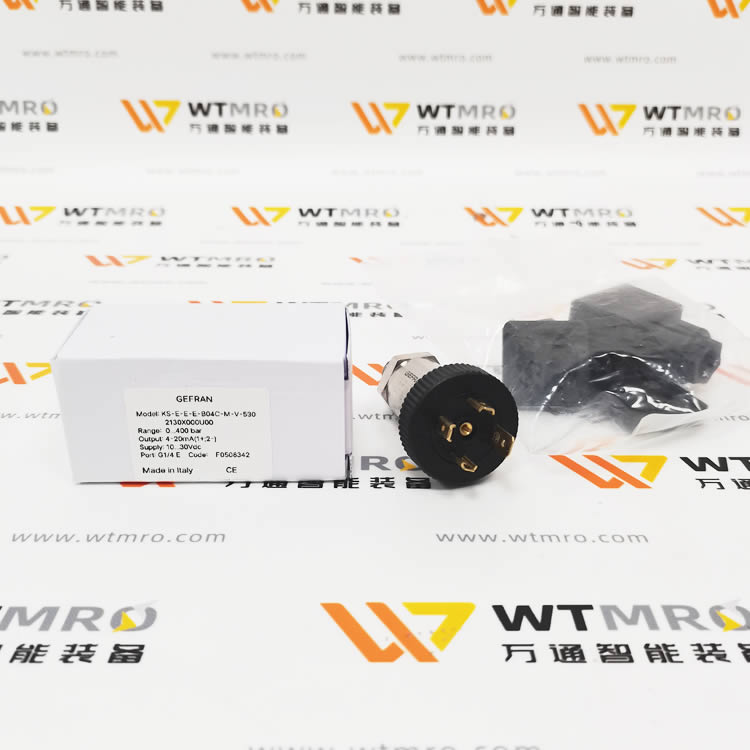

GEFRAN KS-E-E-E-B04C-M-V-530 壓力變送器完整介紹

一、品牌與型號釋義

品牌：意大利 GEFRAN（杰弗倫 / 杰佛倫），工業液壓高精度薄膜壓力變送器，標配 SIL2 安全認證

分段拆解型號 KS-E-E-E-B04C-M-V-530

1. KS：薄膜應變片標準壓力變送系列

2. 第 1 位 E：輸出類型 = 4~20mA 兩線制電流

3. 第 2 位 E：標準精度 ±0.5% FS

4. 第 3 位 E：過程接口 = G1/4 外螺紋（DIN3852）

5. B04C：量程代碼 =0~400bar（40MPa）

6. M：電氣接頭 = M12×1 4 針直插連接器

7. V：標準電路、寬電壓供電

8. 530：通用工業標準配置、無顯示款

二、核心技術參數

1. 壓力規格

• 測量量程：0～400 bar（40MPa）

• 標準過載：150% FS（600bar）

• 爆破壓力：300% FS（1200bar）

• 傳感原理：不銹鋼薄膜沉積應變片，全焊接 316L 膜片

2. 電氣參數

• 輸出信號：4~20mA 兩線制

• 供電電壓：15～30VDC（標準 24V 工控電源）

• 最大負載：≤500Ω

• 精度：±0.5% FS；長期穩定性≤±0.1% FS / 年

• 溫漂：零點 ±0.01% FS/℃，滿量程 ±0.02% FS/℃

• 響應時間：＜1ms

3. 環境與介質

• 介質兼容：液壓油、壓縮空氣、中性氣體、清水（適配 316 不銹鋼介質）

• 介質溫度：-25℃～+100℃

• 環境溫度：-10℃～+80℃

• 存儲溫度：-40℃～+85℃

• 防護等級：IP67

• 抗振動：20g（10~2000Hz）；抗沖擊 100g/11ms

4. 機械結構

• 壓力接口：G1/4 外螺紋

• 電氣連接：M12×1 4 針航空插頭

• 殼體材質：304 不銹鋼一體式外殼

• 無現場顯示，緊湊型圓柱形機身

三、產品核心特點

1. 薄膜高穩定傳感：區別于陶瓷傳感器，耐高壓沖擊、耐液壓脈動，注塑 / 壓鑄重型設備首選

2. SIL2 安全認證：可用于液壓安全聯鎖、壓力過載保護回路

3. 全不銹鋼浸潤部件：液壓油、工業水、干燥氣體通用，不易腐蝕滲漏

4. 抗惡劣工況：強振動、溫度波動、瞬時高壓沖擊下零點漂移極小

5. 標準 4~20mA 信號，直接接入 PLC、壓力數顯表、DCS 系統

6. 緊湊尺寸，安裝空間小，液壓站、油缸管路直接螺紋安裝

四、典型應用場景

1. 注塑機、壓鑄機、油壓機高壓液壓油路壓力監測

2. 工程機械：挖掘機、起重機液壓系統壓力采集

3. 高壓液壓站、伺服液壓系統閉環壓力控制

4. 空壓機、高壓氣動管路壓力監控

5. 重型機床、冶金液壓設備過載壓力保護聯鎖
