Humphrey V310-39-24VDC 二位三通直動式真空電磁閥完整介紹
一、品牌簡介
Humphrey（漢弗萊），美國老牌微型氣動電磁閥廠商，原廠產地密歇根州卡拉馬祖，主打真空、低壓小型氣路控制閥，廣泛用于自動化、半導體、3C 設備真空吸附工位。
二、型號分段釋義
V310-39-24VDC
V310：310 系列直動式二位三通閥，V=Vacuum 真空適配型，支持負壓與壓縮空氣雙工況
39：功能代碼，彈簧復位常閉型標準機能
24VDC：線圈供電規格，線圈額定功率 4.5W，B 級絕緣連續工作制

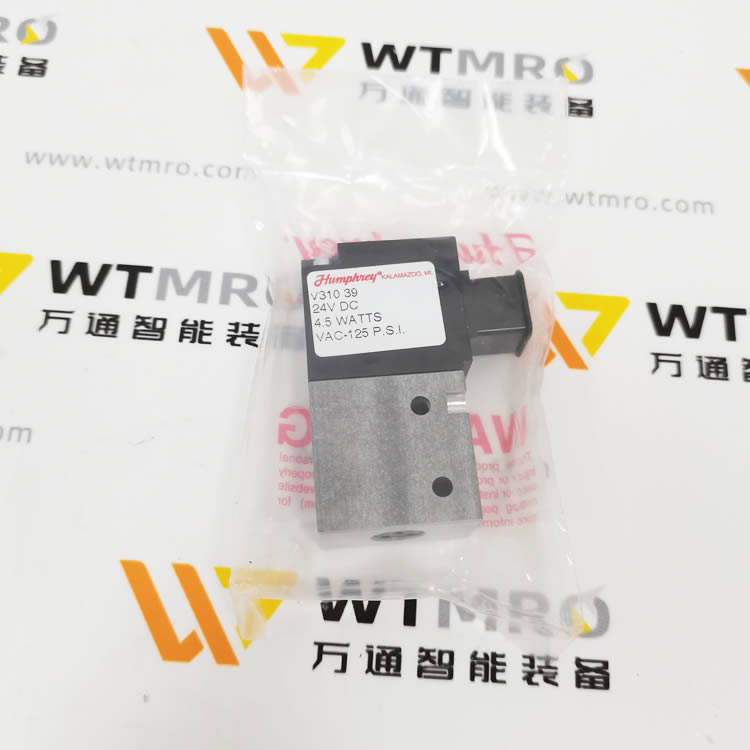

三、核心銘牌與標準技術參數
1. 壓力工況
工作區間：28inHg 真空～125PSI（0~8.6bar），無最低啟動壓力限制，低壓 / 真空均可穩定動作
耐壓測試：1750VAC 高壓絕緣檢測，線圈絕緣可靠
2. 流體與流量
適用介質：干燥潔凈壓縮空氣、惰性氣體，無需潤滑；氣源過濾精度≥40μm
流通系數 Cv=0.24，100PSI 下流量約 11SCFM（311L/min）
響應速度：開啟 12ms / 關閉 20ms，最高切換頻率 600 次 / 分鐘，適配高頻循環工位
3. 電氣規格
供電：24VDC，功率 4.5W，電壓允許偏差 + 10%/-15%
接線方式：標準 DIN 方形插頭（也可選 24 英寸引出導線）
線圈特性：密封封裝，連續通電不燒毀，無交流線圈嗡嗡噪音
附帶非鎖定手動測試按鈕，不通電可手動校驗氣路通斷
4. 機械與尺寸
機能：二位三通、單線圈彈簧復位常閉
接口：3 路 1/8" NPSF 內螺紋，標準板式匯流底座安裝
外形尺寸：2.38 × 0.75 × 1.25 inch（高 × 寬 × 深），緊湊型微型結構
材質：閥體陽極氧化鋁；閥芯 / 彈簧不銹鋼；標準密封 Buna N 丁腈橡膠，可選 FKM 氟橡膠耐油款
環境溫度：0℃ ~ 50℃（32℉~125℉），防護等級 IP54（配標準 DIN 插頭）
四、產品核心優勢
真空專用優化：直動提動結構，負壓工況不會出現關不嚴、漏氣問題，適配吸盤取料；
寬壓力兼容，同一閥可切換真空吸附、壓縮氣缸驅動兩種氣路；
高頻耐久設計，百萬次循環無卡頓，適合流水線 24 小時連續運行；
板式集成安裝，多閥共用匯流板，大幅節省控制柜安裝空間；
低功耗 DC 線圈，發熱小，長時間待機工況穩定。
五、典型應用場景
自動化機械手真空吸盤取料（3C、包裝、注塑設備）；
半導體、電子檢測設備微型負壓氣路控制；
小型氣動夾具、治具氣缸換向控制；
醫療儀器、實驗室小型真空 / 氣動執行元件；
點膠、焊錫、貼膜設備微型氣路通斷切換。
六、安裝維護要點
必須配套 V310 系列專用匯流底板，接口 O 型圈防止介質泄漏；
氣源前端加裝精密過濾器，粉塵會磨損閥芯密封縮短壽命；
DIN 插頭擰緊扭矩控制 0.8~1.2Nm，避免水汽滲入燒毀線圈；
高頻重載工況建議每 6 個月拆解清理閥芯粉塵雜質。
