Humphrey V410-39-24DC 完整產品手冊介紹

一、基礎信息

品牌

Humphrey（漢弗萊，美國原裝氣動電磁閥品牌）

完整型號釋義 V410-39-24DC

1. V：支持真空工況（Vacuum），可負壓吸附控制

2. 410：4 通 2 位直動式電磁閥本體系列

3. 39：線圈結構代碼，DIN 微型 C 型端子、非自鎖手動測試按鈕

4. 24DC：24V 直流線圈供電，完整標注為 24VDC

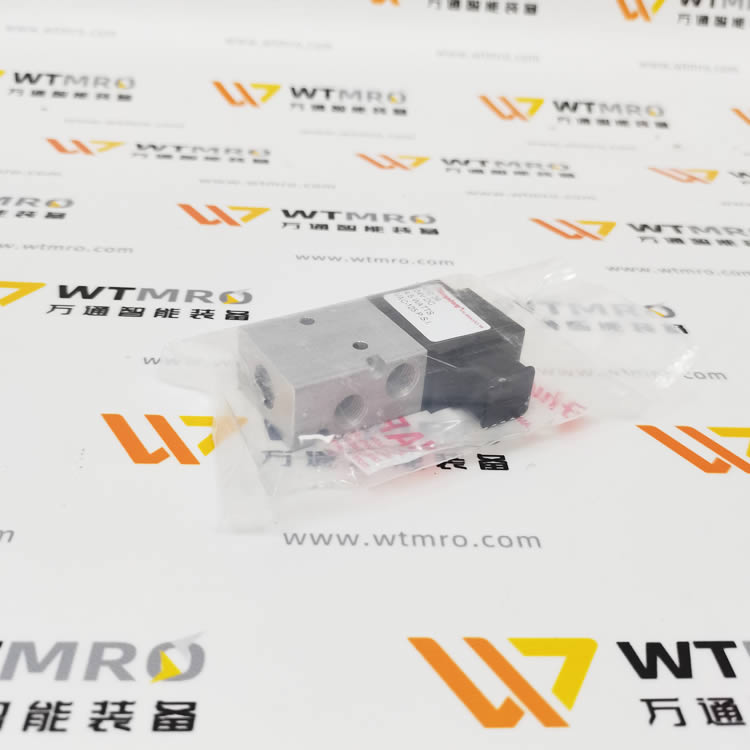

閥體定位

410 系列為4 通 2 位彈簧復位直動提動閥，寬 19mm 緊湊型閥體，和你之前查詢的 V310（3 通閥）同尺寸殼體，功能區分：310 是 3 通、410 是 4 通，適配雙作用氣缸換向。

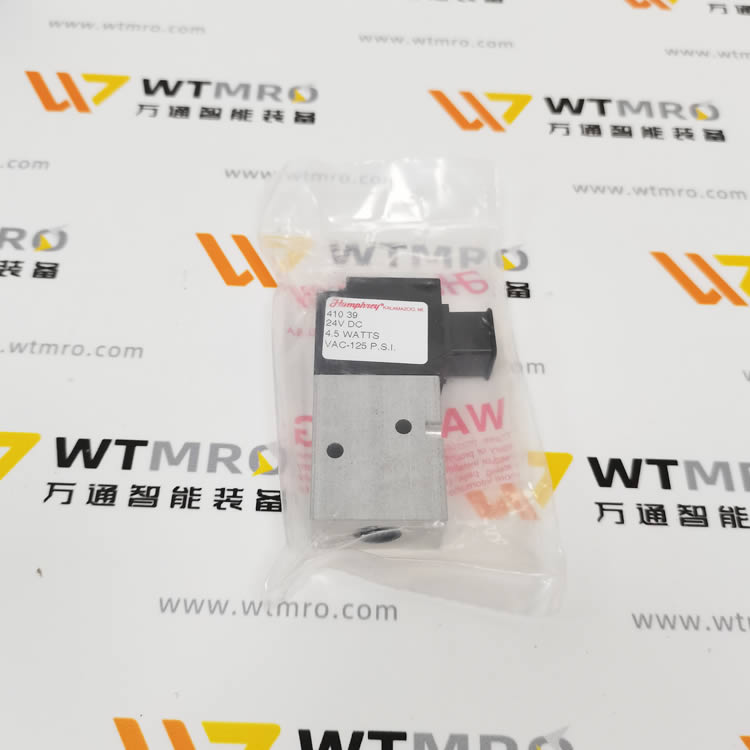

二、核心電氣參數（與你實拍標簽完全對應）

1. 線圈電壓：24VDC，電壓容許偏差 +10% /-15%

2. 線圈功耗：4.5 Watts（4.5W），連續工作制 B 級絕緣

3. 電氣接口：DIN Micro C 9.4mm 直插端子（型號后綴 39 標配）

4. 手動測試：頂部紅色非自鎖手動頂桿，通電 / 斷電均可臨時觸發閥體

5. 耐壓測試：出廠 1750VAC 高壓絕緣檢測，符合 RoHS 環保標準

三、氣動壓力與流量規格

1. 工作壓力范圍：真空 (VAC) ~ 125 PSI（0~8.6bar），型號前綴 V 代表支持負壓真空回路

2. 流通能力：Cv=0.15，100PSI 工況流量 10CFM（283L/min）

3. 通口螺紋：標準 1/8" NPSF 內螺紋（氣源 / 氣缸 / 排氣四口）；可選 E 前綴型號更換 1/8 BSP 英制螺紋

4. 響應速度：直動結構，換向毫秒級，適合高頻短行程氣缸控制

四、結構材質與環境參數

1. 閥體：壓鑄鋁合金，輕量化抗沖擊

2. 密封件：標配 NBR 丁腈橡膠；高溫 / 油性工況可定制 FKM 氟橡膠密封

3. 工作介質：干燥潔凈壓縮空氣、惰性氣體、真空負壓

4. 工作溫度：0℃ ~ 50℃（32℉ ~ 125℉）

5. 安裝形式：管式直裝（本款 410-39）；另有 S410 堆疊式、M410 匯流板底座式同系列版本

五、多功能工作模式（一閥多用）

1. 標準 4 通模式：控制雙作用氣缸（最常用），彈簧復位單線圈

2. 改作 3 通閥：封堵其中一個氣缸口，實現常開 / 常閉真空吸附、單作用氣缸控制

3. 分流 / 選擇閥：雙氣源回路切換；搭配 QE4 快速排氣閥可大幅提升氣缸往復速度（你之前查詢的 QE4 完美配套）

4. 2 通截止閥：封堵排氣口，用作氣路通斷開關

六、核心優勢特點

1. 真空兼容（V 前綴核心優勢）普通 410 無 V 型號僅支持正壓，V410 全回路密封優化，可穩定用于吸盤真空搬運、負壓檢測設備。

2. 緊湊型 19mm 窄閥體，多閥并排安裝節省安裝空間

3. 低功耗 4.5W 直流線圈，長期通電不發燙，適配自動化設備 24V 直流控制回路

4. 直動提動結構無先導氣要求，低壓 / 真空環境依然可靠動作，無需最低供氣壓力

5. 一體成型耐磨閥芯，百萬次無泄漏使用壽命

七、典型工業應用

1. 自動化產線雙作用小型氣缸夾緊、推送、升降控制

2. 真空吸附機械手、吸盤搬運設備（V 真空型號專屬場景）

3. 電子設備小型氣動治具、測試工裝

4. 包裝機械、小型沖壓工裝換向控制

5. 搭配 QE4 快速排氣閥組成高速氣缸回路，縮短設備節拍
