BENDER iso685-D完整產品手冊介紹
一、基礎產品信息
1. 品牌與系列
品牌：BENDER（本德爾），德國電氣安全監測龍頭品牌
系列：ISOMETER? iso685 通用型絕緣監測儀
型號：iso685-D（D = 自帶液晶顯示屏 + 實體操作按鍵）

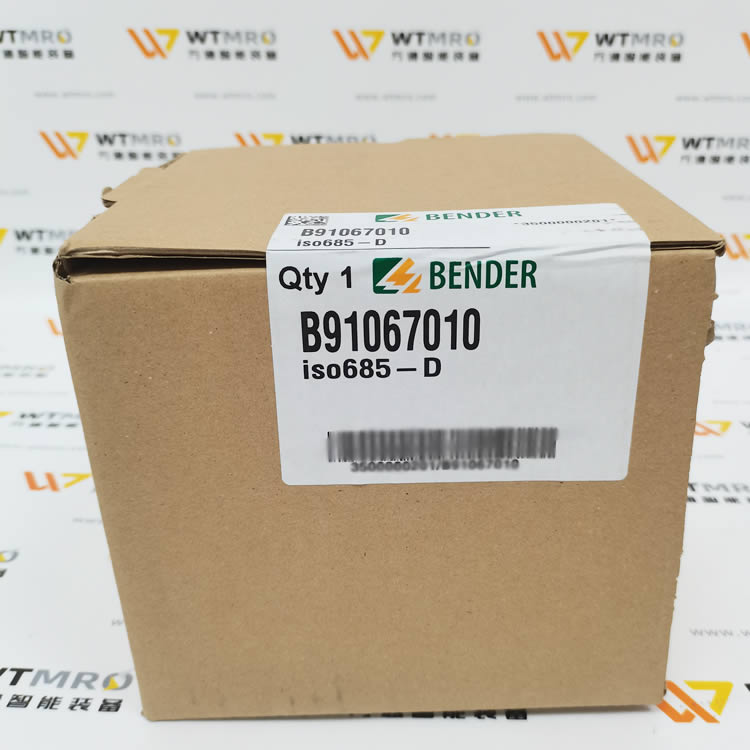

原廠物料號：B91067010（圖中紙箱標簽對應型號，單臺包裝 Qty 1）
執行標準：IEC 61557-8、EN 61557-8，專為IT 不接地供電系統絕緣監測設計
2. 型號分支區分
| 型號后綴 | 配置特點 | 適用場景 |
|---|---|---|
| iso685-D | 自帶高清液晶 + 操作按鍵，獨立使用無需外設 | 控制柜本地查看數據、現場調試（本次款） |
| iso685-S | 無顯示屏，需搭配 FP200 外置操作面板 | 遠程集中監控柜體，節省面板空間 |
| iso685-D-P | 內置故障定位信號發生器，直連 EDS 故障定位模塊 | 多支路設備快速定位漏電支路 |
| iso685-W | 寬溫抗震加固款，高低溫、車載 / 船載環境 | 船舶、軌道交通、戶外特種設備 |
iso685-D 采用AMP PLUS 自適應測量算法，設備在 IT 系統與保護地 PE 之間疊加微安級測量電流，實時采集系統對地絕緣電阻、分布電容、直流偏移電壓：
系統絕緣正常：阻值高于報警閾值，屏幕顯示 OK；
線路破皮、絕緣老化：對地電阻下降，分級觸發預報警 / 故障繼電器；
自動抵消長電纜、變頻器帶來的對地分布電容干擾，杜絕誤報警；
持續監測自身測量接線，斷線、松線立即報設備故障，避免監測失效。
三、完整電氣 & 測量技術參數
1. 被測 IT 系統范圍
直流 DC 系統：0～1000V
單相 / 三相交流 AC 系統：0～690V，頻率 50～400Hz
兼容混合交直流負載（變頻器、整流器、伺服直流母線）
2. 絕緣報警設置
兩級獨立報警閾值：1kΩ～10MΩ 可調；出廠默認 Alarm1=50kΩ（預警）、Alarm2=10kΩ（故障停機）
直流偏移電壓監控：閾值 0～150V 可調，檢測交流系統直流分量超標風險
3. 供電電源（寬幅通用）
供電：AC/DC 24～240V，適配工業 24V 直流、220V 交流控制柜電源
4. 通訊接口
雙總線：Modbus RTU（RS485）+ Modbus TCP（以太網）
內置 Web 網頁服務器：局域網電腦 / 手機直接登錄，查看實時曲線、下載故障日志，無需額外上位軟件
模擬量輸出（可選）：0～10V / 4～20mA，絕緣電阻變送上傳 PLC
5. 存儲與記錄
實時時鐘 RTC，自帶 3 天絕緣曲線記錄（isoGraph 圖形可視化）
事件存儲：1023 條帶時間戳故障 / 預警記錄，支持故障溯源
周期性自動自檢，上電、定時自動校驗測量回路
6. 機械與環境規格
安裝：標準 35mm DIN 導軌卡扣式安裝
工作溫度：標準款 -20℃～+55℃；W 加固款 -40℃～+70℃
防護：IP30（柜體內部使用）
尺寸：144mm（高）×90mm（寬）×72mm（深）
7. 報警輸出
2 路無源繼電器觸點（Alarm1 預報警、Alarm2 故障報警），獨立觸點可分別控制聲光報警器、設備急停回路。
四、面板功能（D 型帶顯示款獨有）
127×127 像素高清液晶：實時顯示絕緣阻值、系統電壓、對地電容、故障代碼、歷史曲線；
實體按鍵：MENU 菜單、TEST 手動自檢、DATA 數據查看、INFO 設備信息；
狀態指示燈：
ON：電源運行指示燈
SERVICE：設備自檢異常、測量線斷線故障
ALARM1：一級絕緣預警
ALARM2：二級危險絕緣故障
五、核心功能亮點
全場景通用監測單臺覆蓋純直流、單相交流、三相交流、交直流混合 IT 系統，醫療、鋰電、船舶、工業設備通用，減少備件種類。
強抗干擾測量算法AMP PLUS 自動補償長電纜對地分布電容，變頻器、高頻整流負載場景穩定測量，無頻繁誤報。
本地 + 遠程雙重運維自帶屏幕支持現場調試；以太網 Web 服務器實現遠程參數修改、曲線查看、日志導出，支持工廠集中監控。
分級安全預警兩級報警區分 “絕緣老化預警” 和 “短路觸電危險故障”，可設置預警僅提醒、故障直接停機，兼顧生產連續性與人身安全。
可擴展故障定位搭配 EDS440/EDS460 絕緣故障定位模塊，精準定位漏電所在分路，大幅縮短檢修停機時間。
斷線監測兜底防護實時檢測測量線纜是否松脫、斷裂，一旦回路斷開立即報 SERVICE 故障，防止設備失去絕緣監控。
六、典型行業應用場景
醫療行業（核心標配）手術室、ICU、麻醉設備醫用 IT 隔離供電系統，保障手術過程斷電不觸電，符合醫用電氣安全規范。
新能源鋰電 / 光伏鋰電池化成、分容設備直流 IT 母線、光伏儲能直流柜絕緣監測，防止電解液泄漏短路起火。
工業傳動設備變頻器、伺服電機不接地供電回路、注塑機、沖壓設備隔離電源。
特種移動裝備船舶甲板供電、軌道交通機車車載隔離電源、礦山井下防爆 IT 系統。
實驗室高壓設備直流高壓測試電源、電化學實驗隔離供電回路，保護操作人員觸電風險。
七、安裝與使用注意事項
必須接入 IT 系統母線與保護地 PE，測量線纜盡量短，避免干擾；
變頻器、高頻設備需配套 EMC 屏蔽線纜，降低電磁干擾；
兩級報警建議分級使用：Alarm1 接聲光報警器提醒運維，Alarm2 接入設備急停回路；
如需支路故障定位，搭配 EDS 系列定位模塊，僅 iso685-D-P 型號內置定位信號源，普通 D 款需外接耦合器；
通訊組網時，Modbus RTU 總線末端需接入終端電阻，避免信號失真。
