GfG GMA 41 單通道氣體報警控制器完整介紹
一、基礎識別信息
品牌：GfG（德國 Gesellschaft für Ger?tebau，專業工業氣體檢測品牌）
型號：GMA 41（單通道導軌式氣體控制器）

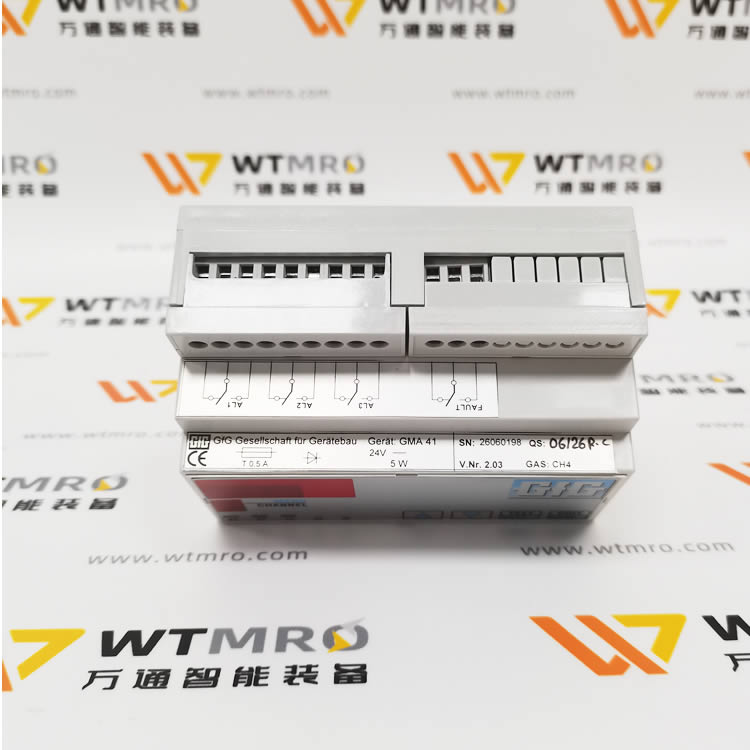

本機配置標簽參數（圖中機型）
檢測介質：CH4 甲烷（可燃?xì)怏w）
供電：DC24V，功耗 5W，內置 T0.5A 保險絲
硬件版本：V.Nr.2.03
輸出繼電器：3 級報警 AL1/AL2/AL3 + 設備故障 FAULT 共 4 路無源轉換觸點

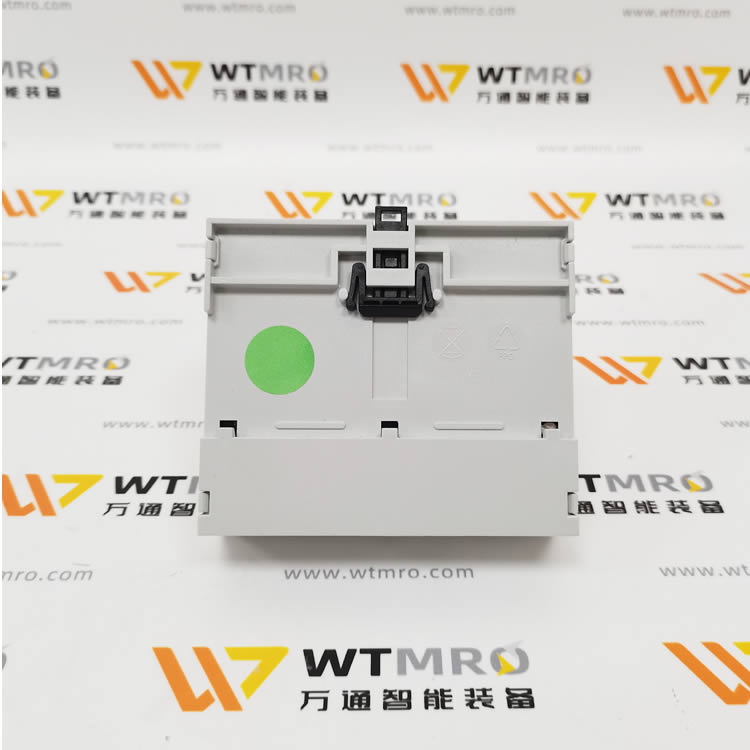

安裝：標準 35mm DIN 導軌安裝，防護 IP20（控制柜內使用）
二、核心功能定位
GMA41 是單通道緊湊型氣體控制模塊，搭配 GfG CC35、CC22 等氣體探測變送器組成完整固定式氣體監測系統：
給現場氣體探頭提供 24V 供電；
采集探頭 4~20mA/0.2~1mA 測量信號，解析氣體濃度；
分級觸發報警繼電器、輸出標準模擬量；
實時自檢探頭斷線、傳感器失效、硬件故障。
三、電氣與測量規格
1. 供電與功耗
標準供電：DC 24V，整機最大 150mA（5W）
保險：內置 T0.5A 延時保險絲
2. 信號輸入（適配變送器）
兼容信號：4~20mA、0.2~1mA 兩線制工業探頭
支持氣體類型：可燃?xì)怏w（CH4 甲烷、丙烷等）、有毒氣體（CO、H2S）、氧氣 O?
3. 顯示與人機交互
3 位數碼 LED 實時顯示氣體濃度；
狀態指示燈：綠色運行燈、黃色故障燈、3 路紅色分級報警燈；
面板按鍵：菜單設置、濃度校準、功能測試、報警復位。
4. 繼電器輸出（本機 4 路獨立無源觸點）
AL1：一級低濃度預警
AL2：二級中濃度報警
AL3：三級高濃度危險聯鎖
FAULT：探頭斷線、傳感器損壞、控制器自身故障
觸點規格：轉換觸點（常開 NO / 常閉 NC），可直接驅動聲光報警器、排風扇、電磁閥、PLC 信號。
5. 模擬量輸出
標配 4~20mA 變送輸出，可直連 PLC、記錄儀，遠程上傳實時氣體濃度。
四、可配置報警邏輯
每級報警閾值獨立可調，匹配探頭量程；
報警延時 0~120 秒自定義，消除瞬時波動誤報；
報警模式可選：自鎖 / 非自鎖、濃度超標觸發 / 低于閾值復位；
峰值濃度記憶功能，記錄本次開機最高氣體濃度。
五、同系列型號區分
| 型號 | 通道數量 | 適用場景 |
|---|---|---|
| GMA41 | 1 通道（本款） | 單點獨立監測，小型設備、單間防爆區域 |
| GMA44 | 4 通道 | 多點集中監測，車間多探頭統一管理 |
六、核心產品優勢
導軌模塊化緊湊型設計體積小巧，直接安裝在電控柜 DIN 導軌，無需獨立報警箱體，節省安裝空間。
三級分級安全策略預警→報警→危險聯鎖分層輸出，輕度泄漏僅提示，高濃度自動聯動排風、切斷燃?xì)猓骖櫳a(chǎn)安全與連續性。
完整故障兜底監測實時檢測探頭供電、信號線斷線、傳感器老化失效，故障繼電器同步上報，杜絕 “探頭失效無報警” 盲區。
全類型探頭兼容一款控制器適配可燃、有毒、氧氣全系列 GfG 變送器，備件統一，維護簡單。
工業寬溫穩定運行工作溫度范圍 - 20℃ ~ +60℃，適配廠房、鍋爐房、危化車間等復雜工況。
七、典型應用場景
鍋爐房、配電室甲烷 / 天然氣泄漏監測（本機 CH4 甲烷專用款）
化工車間、污水處理廠有毒氣體（CO/H2S）檢測聯鎖
鋰電池廠房、噴漆房可燃蒸汽濃度監控
地下管廊、危化倉庫氣體安全報警系統
八、配套系統組成
完整監測回路：DC24V 電源 → GMA41 控制器 → CC35 甲烷探頭（現場安裝）控制器繼電器外接：聲光報警器、防爆排風扇、燃?xì)饩o急切斷閥。
