Kraus & Naimer A11.GBK054*01.E 完整產品介紹
一、基礎識別信息
品牌：Kraus & Naimer（奧地利考納斯奈默，全球高端工業凸輪轉換開關龍頭品牌）
完整型號：A11.GBK054*01.E
原廠物料編碼：MAT#70054011
產品大類：A11 系列緊湊型凸輪控制開關（22mm 標準安裝孔徑）

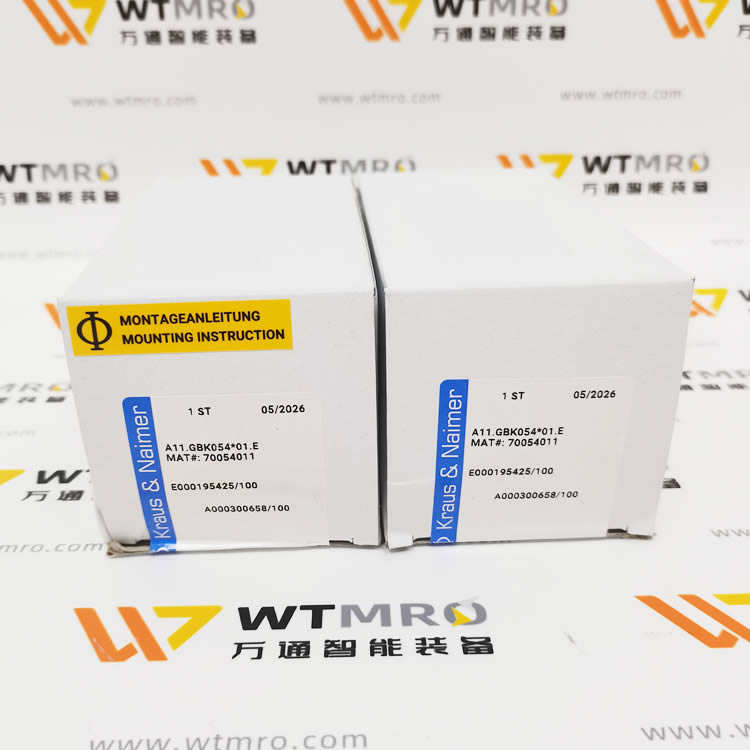

包裝信息：?jiǎn)闻_(tái)包裝（1 ST），出廠批次 05/2026，附帶德語 / 英語安裝手冊（MONTAGEANLEITUNG/MOUNTING INSTRUCTION）
型號分段釋義
A11：產品系列，22mm 面板開孔、10A 額定熱電流緊湊型凸輪開關
GBK054：凸輪觸點編程代碼，定義檔位數量、觸點通斷邏輯（GBK = 電壓表 / 測量回路專用切換邏輯，054 為固定觸點時序）
*01：操作手柄標準黑色塑料旋鈕，無額外鎖止裝置
E：端子防護、接線標準版本，側接線端子結構
二、核心電氣規格參數
1. 額定載流與電壓
額定熱電流 Ith：10A
額定絕緣電壓 Ui：690V
額定沖擊耐壓 Uimp：6kV
控制回路適配：AC-15 230V / DC-13 24V，適配 PLC 信號、電磁閥、指示燈控制
2. 結構與觸點
觸點腔體全封閉防塵結構，隔絕粉塵、油污干擾
銀合金觸點，百萬次機械操作無氧化、接觸電阻穩定
側置螺絲接線端子，支持 1.5~2.5mm2 多股電纜，帶手指防觸電防護
檔位邏輯：GBK054 為三相電壓表專用切換檔位，可依次切換測量 L1/L2、L2/L3、L3/L1 三相線電壓
3. 機械與環境性能
機械壽命：≥100 萬次操作循環
防護等級：面板安裝 IP65（配套標準前蓋），柜體內部 IP20
工作環境溫度：-25℃ ~ +70℃
安裝孔徑：標準 22mm 工業儀表開孔，控制柜面板直接開孔安裝
三、產品核心功能
三相電壓表專用切換（GBK054 邏輯）無需加裝中間繼電器，單只開關切換三相三線系統三組線電壓，配合指針 / 數顯電壓表實現三相電壓分時巡檢，簡化配電柜二次回路布線。
緊湊型 22mm 安裝同容量下體積更小，適配空間緊湊的 PLC 控制柜、機床操作面板、小型配電箱。
強抗工業干擾全密封觸點倉，抗切削液粉塵、振動沖擊，機床、風電、冶金車間長期穩定運行。
標準化模塊化手柄、觸點層、接線端子均可單獨替換，維護備件通用性強。
四、A11 系列產品線區分
| 系列 | 安裝孔徑 | 額定電流 | 典型用途 |
|---|---|---|---|
| A11 | 22mm | 10A | 儀表切換、小型設備控制、電壓 / 電流選擇開關（本款） |
| CA11 | 30mm | 16A | 電機啟停、正反轉、星三角啟動 |
| KG 系列 | 48/64mm | 20~315A | 主回路電源隔離、大功率負載切換 |
五、典型應用場景
高低壓控制柜：三相電壓表切換開關，巡檢三相線電壓
機床操作面板：設備模式選擇、測試信號回路切換
風電 / 光伏變流器柜：二次測量回路、輔助電源切換
水處理、暖通電控箱：多通道傳感器信號選擇開關
測試檢測設備：多路電壓 / 采樣通道分時切換
六、安裝使用注意事項
面板開孔嚴格 22mm，配套原廠防水前蓋才能達到 IP65 防護；
二次控制回路線纜選用屏蔽線，避免變頻器電磁干擾導致電壓表讀數漂移；
僅用于二次測量 / 控制回路，不可直接帶主動力負載通斷；
接線緊固扭矩控制 1.2~1.5N?m，防止端子發熱氧化；
長期潮濕工況可選 F 級密封升級版本，避免觸點凝露短路。
