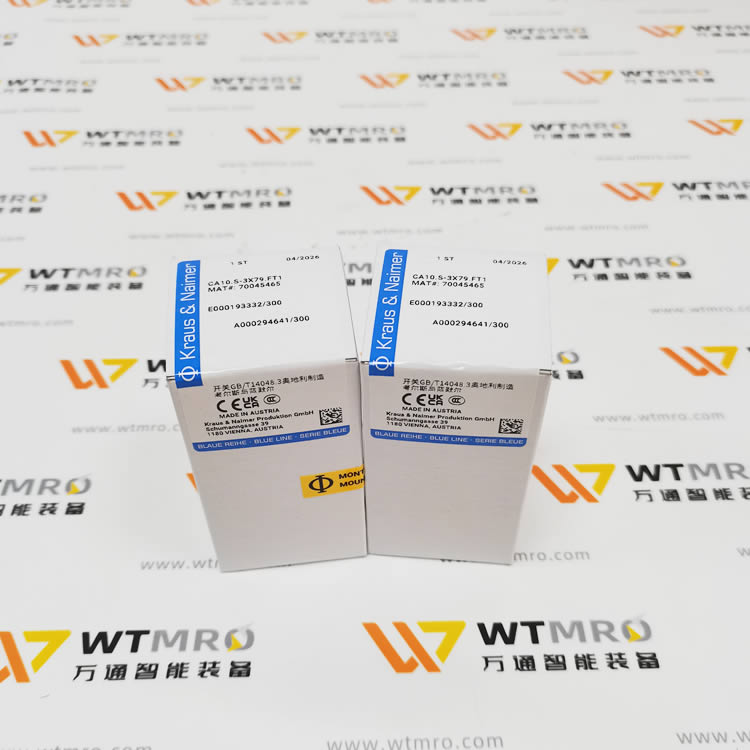

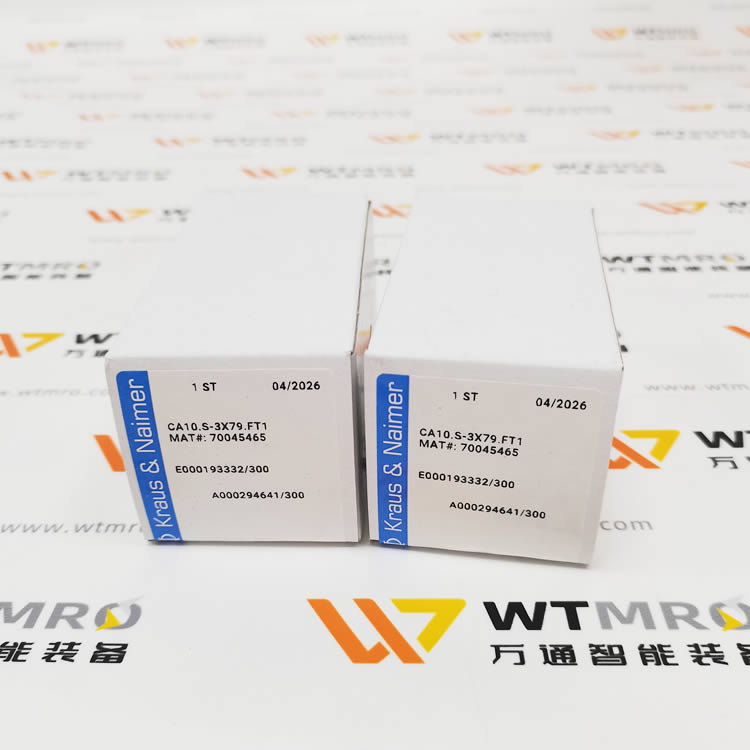

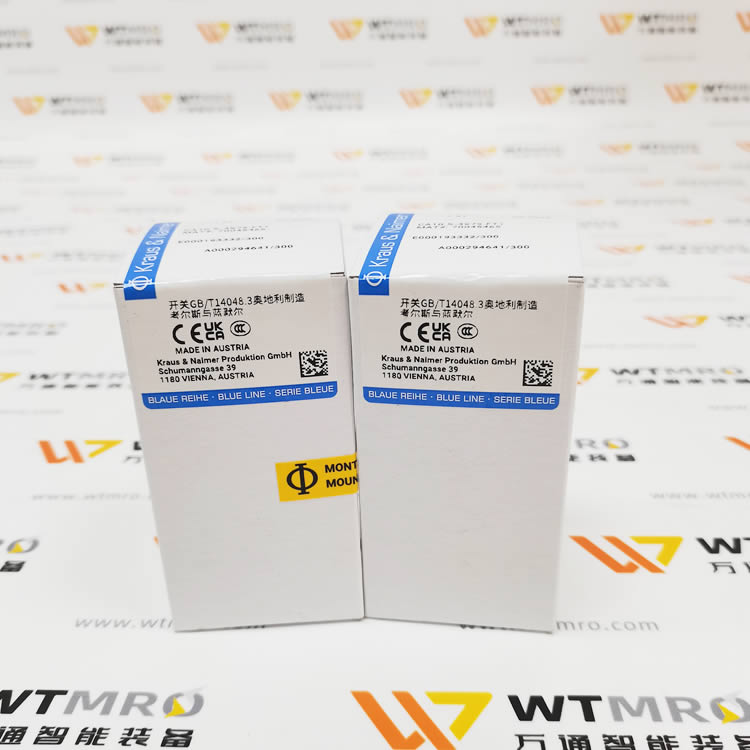

Kraus & Naimer CA10.S-3X79.FT1 完整產品介紹
一、基礎識別信息
品牌：Kraus & Naimer（奧地利考納斯奈默，高端工業凸輪開關）
完整型號：CA10.S-3X79.FT1
原廠物料號：MAT#70045465
系列定位：CA10 系列 30mm 標準面板安裝凸輪轉換開關，額定 16A，用于電機啟停、電源切換、三相控制回路
型號分段釋義
CA10：30mm 面板開孔，額定熱電流 16A 標準功率型凸輪開關
S：前接線端子結構，正面接線，柜內布線便捷
3X79：凸輪觸點時序代碼，3 極專用通斷邏輯，多用于三相電機、三相電源切換
FT1：操作手柄配置 —— 標準黑色一字平面旋鈕，無鎖、無鑰匙，通用操作頭
二、核心電氣參數
額定載流與耐壓
額定熱電流 Ith=16A
額定絕緣電壓 Ui=690V，沖擊耐壓 6kV
負載類別：AC-21A、AC-23A，可直接通斷小型三相電機、阻性負載
觸點材質銀鎳合金密封觸點倉，全封閉防塵防油污，百萬次機械操作不氧化，接觸電阻穩定
接線規格S 前接線結構，M3.5 緊固螺絲，適配 1.5~4mm2 多股銅電纜，帶手指防觸電防護
三、機械與環境規格
安裝開孔：標準 30mm 控制柜面板開孔
機械壽命：≥100 萬次操作循環
防護等級：配原廠面板密封圈后，正面 IP65；柜體內部 IP20
工作溫度：-25℃ ~ +70℃，可適配機床、冶金、風電多粉塵 / 振動工況
操作手柄：FT1 黑色一字標準旋鈕，無鎖止，單手切換檔位
四、功能與時序說明（3X79 邏輯）
3X79 為三極同步通斷凸輪程序，三極觸點同步分合，典型用途：
小型三相電機就地啟停開關
三相輔助電源通斷、風機 / 泵類負載隔離控制
控制柜本地 / 遠程模式三相回路切換檔位結構：0（斷開位）+ 1（接通位），三極同步導通 / 分?jǐn)?，無相間錯位通斷，保障三相負載安全。
五、同系列區分（A11 / CA10）
| 型號系列 | 開孔 | 額定電流 | 適用場景 |
|---|---|---|---|
| A11 | 22mm | 10A | 二次測量、電壓表切換、弱電信號回路 |
| CA10 | 30mm | 16A | 小型電機、三相動力回路、主回路分合（本款） |
六、典型應用場景
機床冷卻泵、風機、小型輸送電機就地啟停控制
自動化設備輔助三相電源通斷隔離開關
暖通、水處理控制柜風機 / 水泵操作面板
測試設備三相供電切換、本地遠程模式選擇
七、安裝使用要點
面板必須配套原廠橡膠密封圈，才能實現 IP65 防塵防水；
接線扭矩控制 1.2~1.8N?m，避免端子發熱氧化；
不建議直接驅動大功率電機，大功率負載前端增加接觸器中轉；
潮濕、切削液多的機床環境可選用密封加強型，防止觸點凝露短路。
