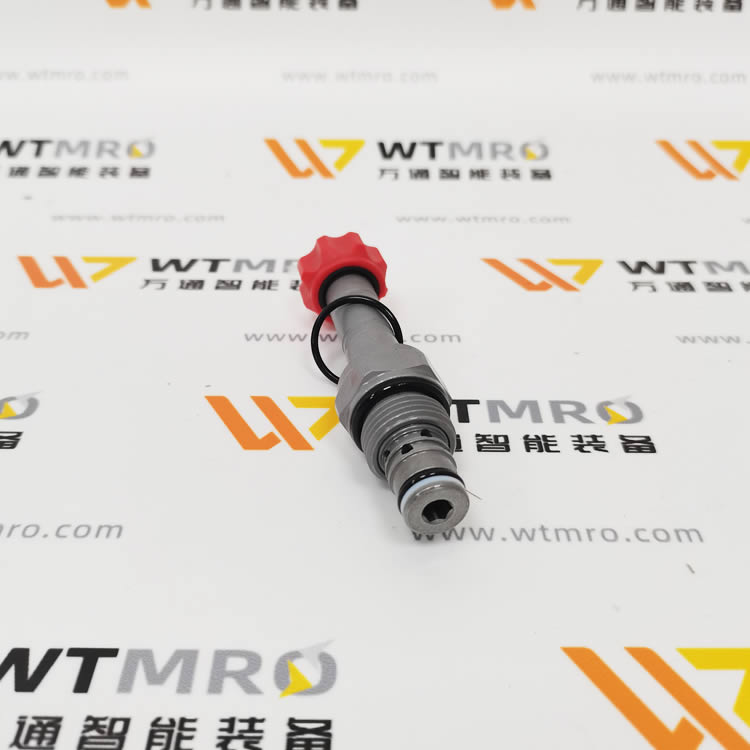

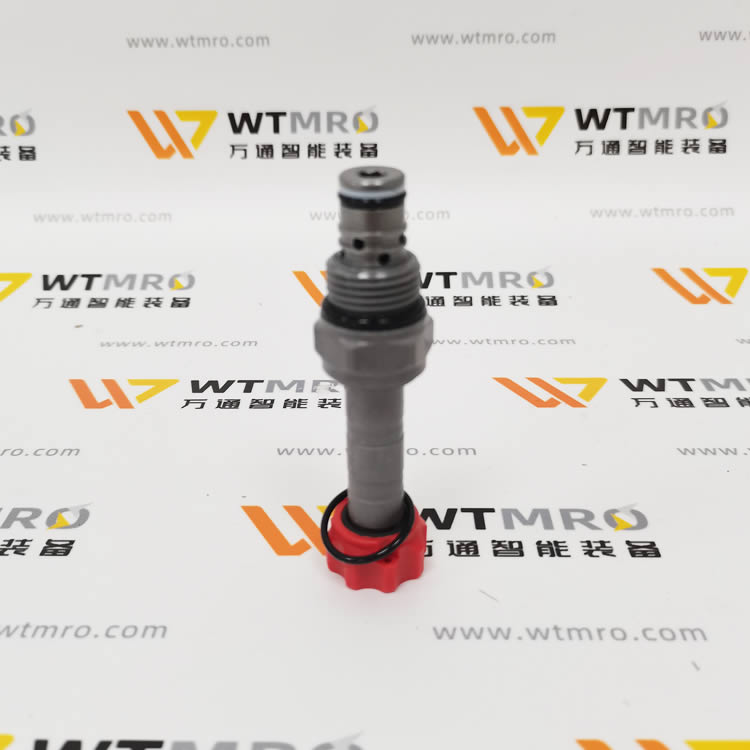

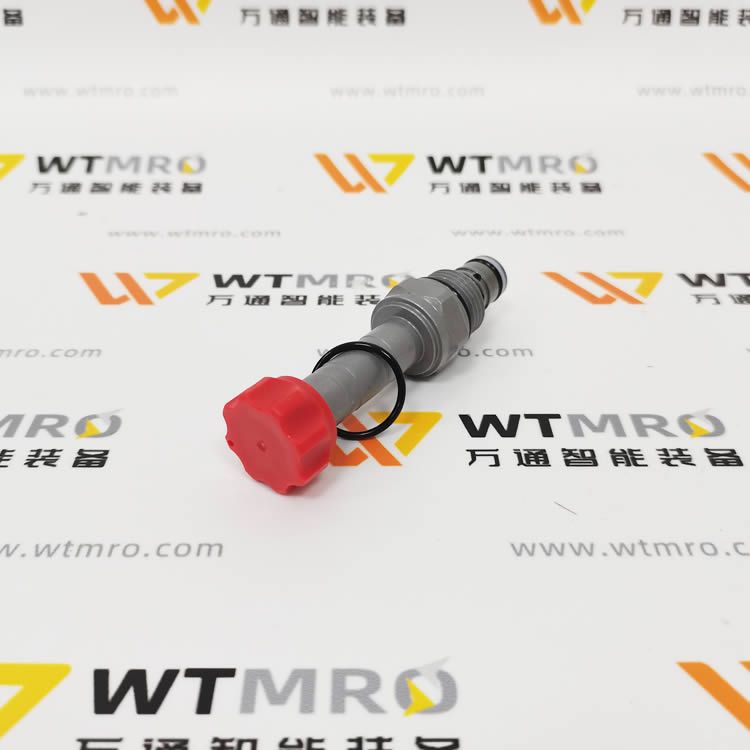

WINNER EP08W2A01N04 電磁插裝閥完整介紹

基礎信息

• 品牌：WINNER（臺灣穩勝，螺紋插裝閥專業品牌）

• 完整型號：EP08W2A01N04

• 閥類型：二通二位常閉先導式電磁插裝閥，內置濾網

• 適配閥孔：標準 08W-2 插裝閥孔（1/2 英寸規格）

型號分段釋義

EP 08 W 2 A 01 N 04

1. EP：電磁換向插裝閥系列

2. 08：08 規格閥體，適配 08W 閥腔

3. W：08W 標準閥孔型

4. 2：二通油路（油口 1、油口 2）

5. A：二位結構

6. 01：機能代碼 ——斷電常閉，通電導通；斷電時雙向截止，通電允許 2→1 流通

7. N：無手動應急頂桿

8. 04：DC24V 直流線圈電壓

二、核心技術參數

1. 壓力規格

• 最高工作壓力：350 bar（5000 psi）

• 標準耐壓 350bar，適合高壓液壓系統

2. 流量性能

• 額定流量：30 L/min

• 球式密封，泄漏量極低，保壓性能優秀

3. 電氣線圈（04=DC24V）

• 電壓：DC24V

• 功耗：14.7W 持續工作制濕式電磁鐵

4. 介質與溫度

• 適用介質：普通液壓油、潤滑液壓介質

• 油溫：-20℃ ~ +80℃

• 內置進口金屬濾網，阻擋雜質保護密封球芯

5. 安裝規范

• 安裝扭矩：35~42 N?m

• 閥體材質：高強度合金鋼，表面黑化防銹

• 密封：丁腈 NBR，可選 FKM 高溫氟橡膠

核心優勢

1. 內置一體式濾網進油口自帶過濾，減少外部過濾器布置，防止雜質卡死球芯

2. 高壓零泄漏密封金屬球 + 彈性座密封，長時間保壓無內泄，適合夾緊、鎖模、支撐回路

3. 小型 08W 緊湊規格體積小，集成在液壓油路塊，大幅簡化集成站布局

4. 350bar 高壓耐受注塑、壓鑄、工程機械高壓液壓回路通用

典型應用場景

1. 注塑機鎖模保壓、抽芯油路鎖止控制閥

2. 機床液壓夾緊工裝、油缸保壓回路

3. 液壓升降平臺、舉升設備下落安全截止閥

4. 自動化液壓夾具、模具油缸雙向保壓控制

安裝使用注意事項

1. 閥體螺紋孔涂螺紋防卡膏，嚴格控制 35–42Nm 鎖緊扭矩，扭矩過大易撕裂閥塊孔

2. 系統油液清潔度建議 NAS8 級以上，延長球閥使用壽命

3. DC24V 線圈避免長時間連續通電超 1 小時，高溫工況可選低功耗線圈版本

4. 機能單向流通（通電僅允許 2→1），油路設計不可反向承壓使用
