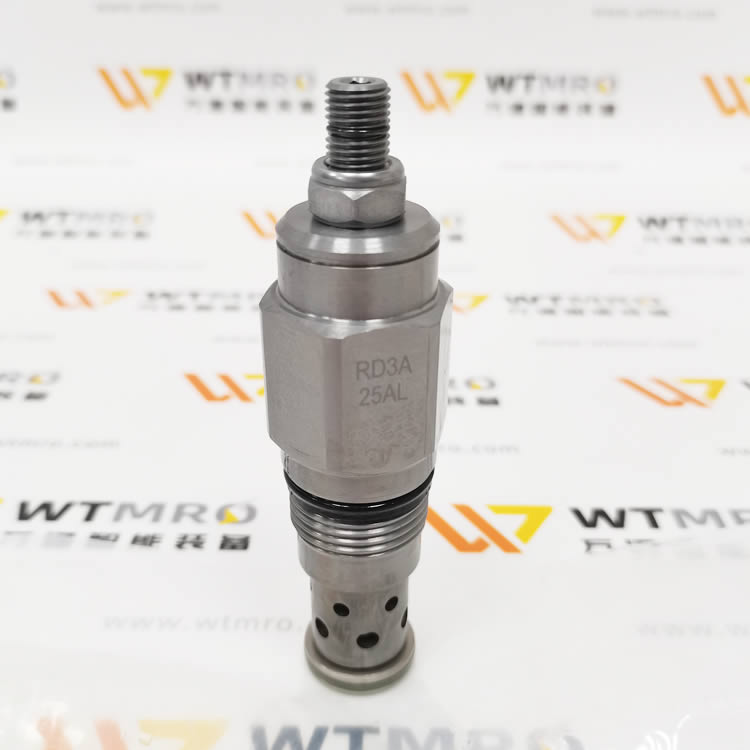

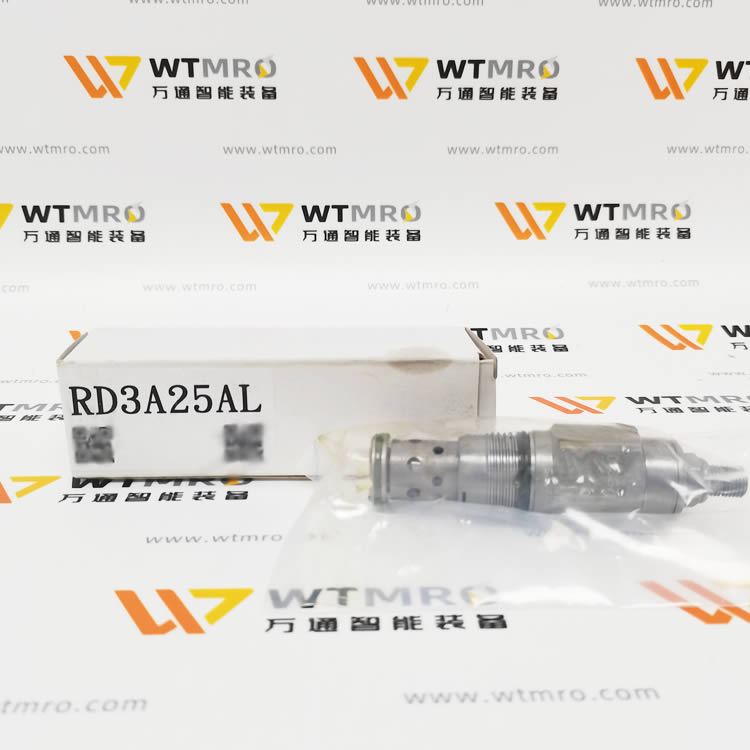

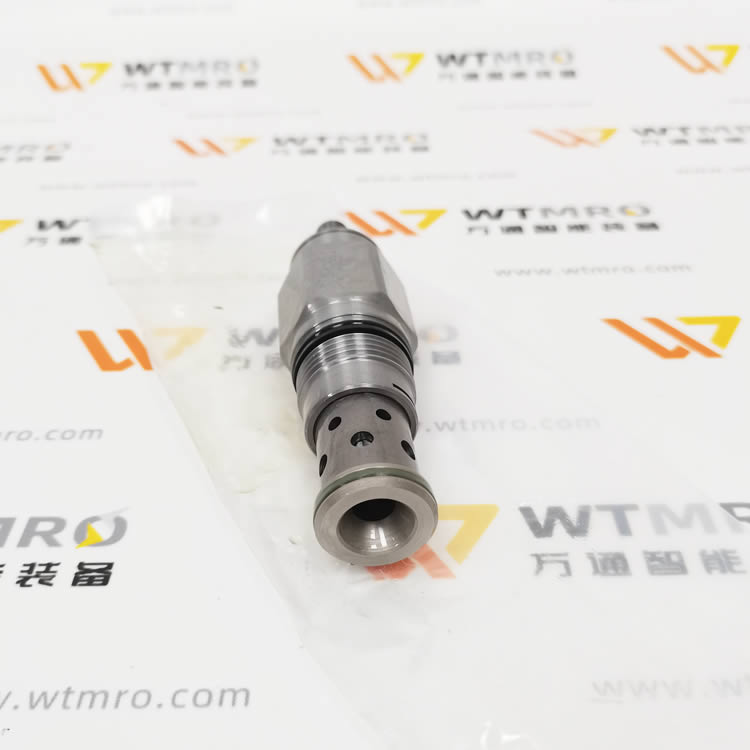

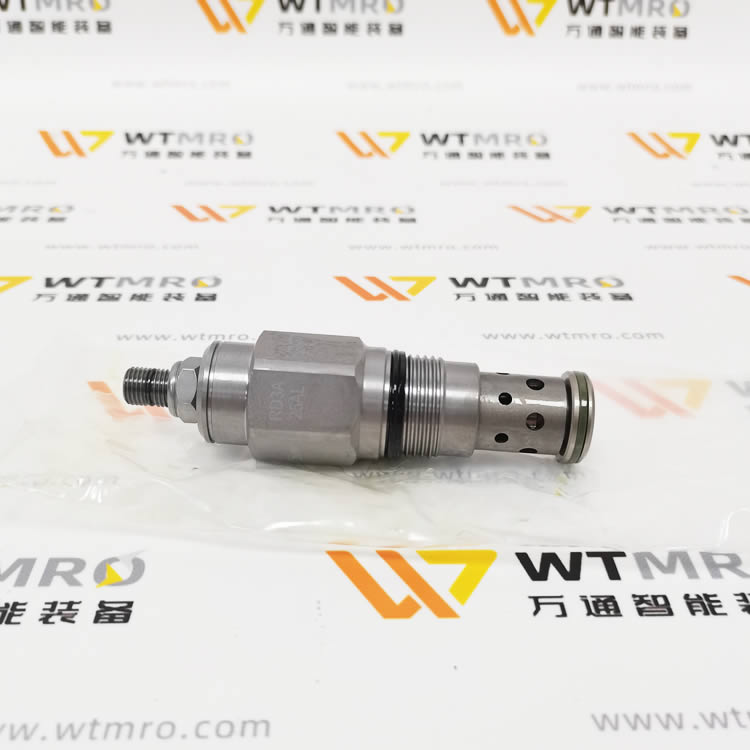

WINNER RD3A25AL 直動式插裝溢流閥完整介紹
一、基礎型號釋義
品牌：WINNER 臺灣穩勝（螺紋插裝閥專業廠商）
完整型號：RD3A25AL
RD：直動式錐型溢流閥系列（2 通，P 進油 / T 回油箱）
3A：適配標準 3A-2 插裝閥腔（1 英寸規格閥孔）
25：彈簧壓力段，可調范圍 7～250 bar
A：標準外六角調節螺釘（內置 4mm 內六角調節頭）
L：標準長度閥體，無加長 / 縮短結構
二、核心技術參數
1. 壓力與流量性能
可調壓力區間：7 ~ 250 bar
系統最大耐壓：350 bar（5000 psi）；試驗爆破壓力 700 bar
額定通流流量：120 L/min（32 GPM）
響應速度：典型 2ms，壓力突變快速開啟泄壓
靜態泄漏：調定壓力 85% 工況下，泄漏≤5 滴 / 分鐘，保壓性能優異
2. 安裝機械規格
適配閥腔：標準 3A-2 螺紋插裝孔（1 寸通用閥孔）
閥體安裝鎖緊扭矩：125 ~ 140 N?m
調壓鎖緊螺母扭矩：9 ~ 10 N?m
閥體六角對邊：28.57mm（1-1/8 英寸）
3. 介質與環境
適配介質：普通抗磨液壓油、礦物油
工作油溫：-20℃ ~ +80℃
密封標配：NBR 丁腈橡膠，高溫工況可更換 FKM 氟橡膠密封
閥體材質：調質合金鋼，表面發黑防銹處理
三、工作原理與機能
兩通直動錐閥結構：
常態關閉：進油口 1 (P) 壓力低于彈簧設定值，錐頭壓緊閥座，油路切斷；
超壓開啟：P 口壓力克服彈簧預緊力，錐閥抬起，高壓油從 2 (T) 口泄回油箱，限制系統最高壓力，保護泵、油缸、管路不超壓損壞；
單向泄壓，不可反向保壓，僅用作系統主 / 輔助過載保護。
四、同系列后綴區分（RD3A25XX）
| 后綴 | 調節結構 | 適用場景 |
|---|---|---|
| AL | 標準外露調壓螺釘（本款） | 常規液壓站，現場手動調壓 |
| CL | 內藏調壓，帶防塵護帽 | 粉塵多、機床切削液環境 |
| DL | 加長調節螺桿 | 狹小閥塊深度空間 |
| WL | 帶鎖止刻度旋鈕 | 需要頻繁微調壓力工況 |
五、核心產品優勢
毫秒級快速響應直動錐閥無先導滯后，沖擊壓力瞬間釋放，適合瞬時高壓沖擊保護；
大通流、壓力穩定120L/min 大流量下壓力偏移極小，適合大泵液壓系統；
低泄漏錐面密封精密研磨金屬錐 + 軟密封復合結構，長期保壓無明顯泄壓；
通用標準化閥腔3A-2 行業通用插孔，可直接替換 SUN、Hydraforce 同規格溢流閥；
抗污染錐閥結構錐頭自清潔設計，少量雜質不易卡閥，適配工業一般清潔度油液。
六、典型應用場景
注塑機、壓鑄機液壓站主系統過載保護溢流；
硫化機、大型液壓壓機壓力限制安全閥；
工程機械、自動化產線高壓液壓回路壓力防護；
液壓夾緊、舉升設備輔助壓力穩壓、過載泄壓。
七、安裝調試注意事項
閥塊螺紋孔涂抹高溫防卡膏，嚴格控制 125~140Nm 鎖緊扭矩，扭矩不足會高壓滲漏，過大會脹裂閥塊；
調壓步驟：松開鎖緊螺母，4mm 內六角順時針升壓、逆時針降壓，調好后鎖緊螺母；
T 回油口必須直通油箱，禁止加裝節流、背壓閥，背壓會大幅偏移設定壓力；
系統油液清潔度建議 NAS 8 級以上，延長錐面密封使用壽命。
