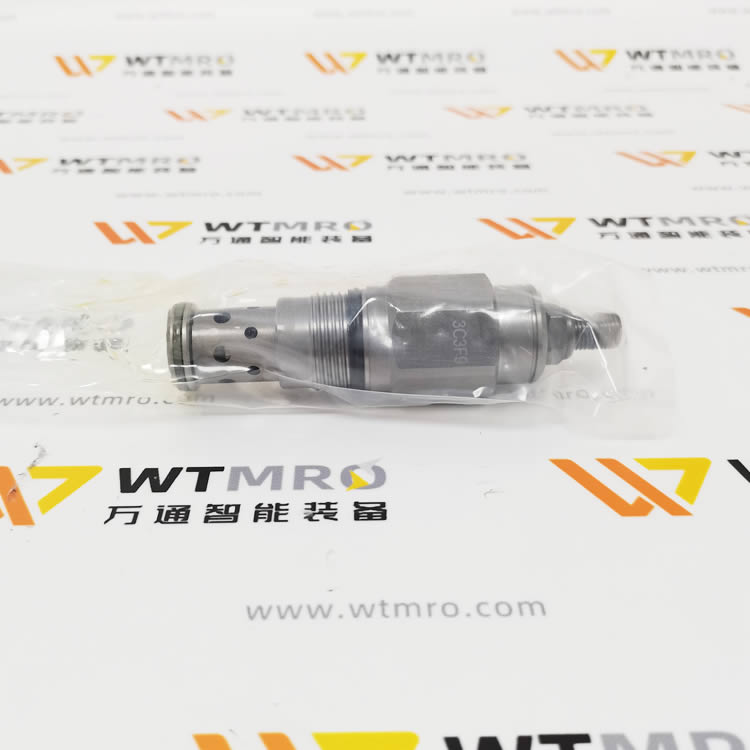

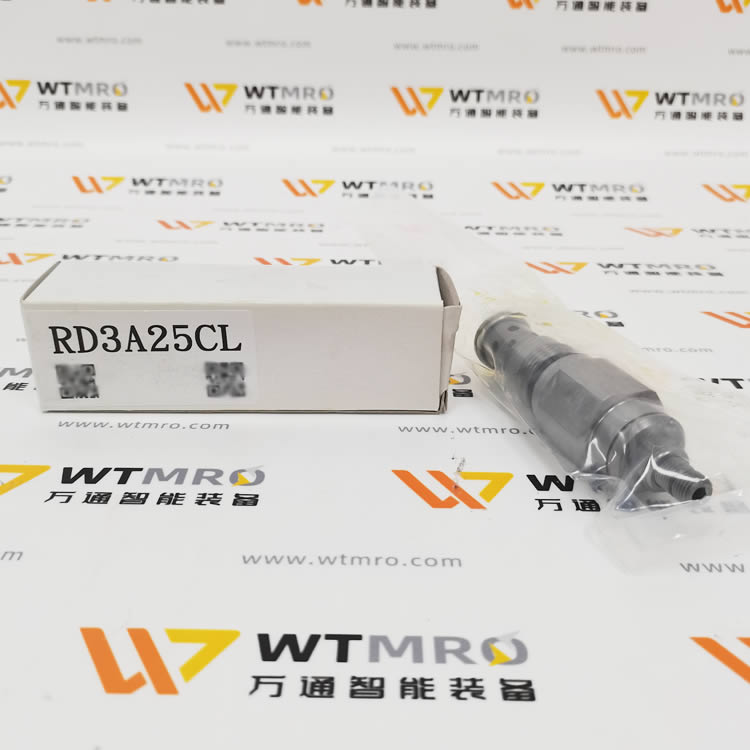

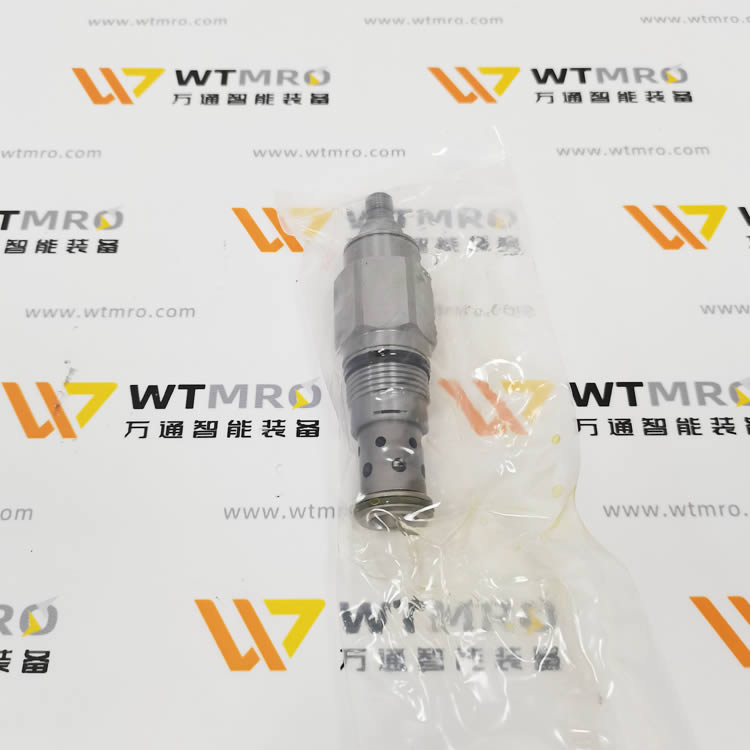

WINNER RD3A25CL 直動式插裝溢流閥完整介紹
一、型號分段釋義
品牌：WINNER 臺灣穩勝螺紋插裝閥
完整型號：RD3A25CL
RD：直動錐型二通溢流閥系列（P 進油、T 回油）
3A：適配標準 3A-2 通用插裝閥腔（1 英寸規格閥孔）
25：壓力彈簧段，可調壓力范圍 7～250 bar
C：內藏式調壓結構，調壓螺釘內置，配防塵防護帽
L：標準閥體長度，無加長 / 縮短結構
二、核心技術參數
1. 壓力與流量性能
調壓區間：7 ~ 250 bar
最大耐壓：350 bar，爆破壓力 700 bar
額定通流流量：120 L/min
響應速度：約 2ms，瞬時沖擊高壓快速泄壓
泄漏量：85% 設定壓力下泄漏≤5 滴 / 分鐘，保壓穩定
2. 安裝規格
標準閥腔：3A-2 行業通用插孔，可互換 SUN、海德福斯同規格溢流閥
閥體鎖緊扭矩：125 ~ 140 N?m
調壓鎖緊螺母扭矩：9 ~ 10 N?m
閥體材質：調質合金鋼，發黑防銹處理
3. 介質與環境
適用介質：礦物抗磨液壓油
工作油溫：-20℃ ~ +80℃
標配密封：NBR 丁腈橡膠，高溫工況可更換 FKM 氟橡膠
防護結構：C 型內置調壓 + 防塵帽，隔絕切削液、粉塵
三、RD3A25AL / RD3A25CL 核心差異對比
| 型號 | 調壓結構 | 適用工況 |
|---|---|---|
| RD3A25AL | 外露外六角調壓螺釘 | 潔凈室內液壓站、需要快速現場調壓 |
| RD3A25CL | 內藏調壓 + 防塵保護帽（本款） | 機床、粉塵 / 切削液多、易誤碰調壓的惡劣車間 |
CL 款優勢：調壓螺釘完全隱藏在閥體內部，帶塑料防塵護帽，避免加工碎屑、冷卻液附著導致螺釘銹蝕，同時防止人員誤觸改變系統壓力。
四、工作機能
標準兩通直動溢流邏輯：
系統壓力＜彈簧設定值：錐閥密封閥座，P-T 油路切斷；
系統壓力＞彈簧設定值：油壓頂開錐頭，高壓油從 T 口泄回油箱，限制回路最高壓力，保護油泵、油缸、管路過載損壞；
單向泄壓結構，僅做過載保護，不可反向保壓。
五、產品核心優勢
防塵內藏調壓結構（CL 獨有）適配機床、壓鑄、冶金多粉塵油污工況，調壓機構不易臟污卡死，壓力長期穩定；
毫秒級快速響應無先導閥延遲，瞬間吸收液壓沖擊，保護高精度液壓元件；
大通流低壓力漂移120L/min 大流量下設定壓力偏移極小，大型液壓主站適用；
通用標準化閥孔3A-2 通用插孔，替換成本低，庫存備件互通；
自清潔錐面密封少量雜質不易卡閥，對油液清潔度容錯性優于普通滑閥式溢流閥。
六、典型應用場景
數控機床、壓鑄機、注塑機液壓主系統過載保護；
硫化機、大型液壓壓機壓力穩壓與安全泄壓；
工程機械、自動化重型工裝高壓液壓回路；
粉塵、切削液飛濺的車間設備（CL 防塵結構針對性適配）。
七、安裝調試注意事項
閥塊螺紋涂抹防卡膏，鎖緊扭矩嚴格控制 125~140N?m，防止高壓滲漏或脹裂閥塊；
調壓操作：取下防塵帽，4mm 內六角順時針升壓、逆時針降壓，調好后鎖緊螺母再裝回護帽；
T 回油口必須直通油箱，禁止加裝節流、背壓閥，背壓會造成設定壓力偏移；
系統油液建議 NAS8 級以上，延長錐面密封使用壽命。
