直動式螺紋插裝溢流閥完整介紹
一、型號分段釋義
品牌：WINNER 臺灣穩勝（螺紋插裝閥）

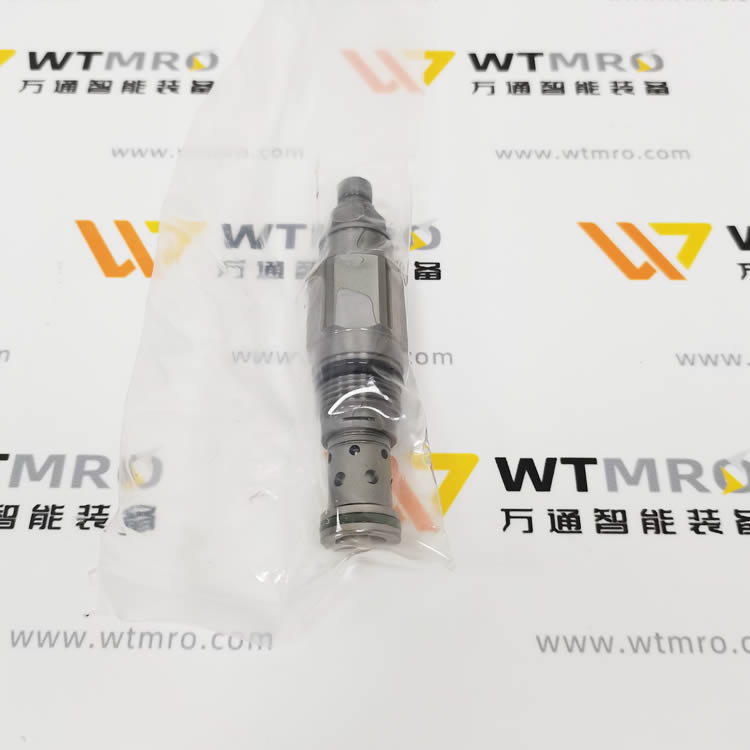

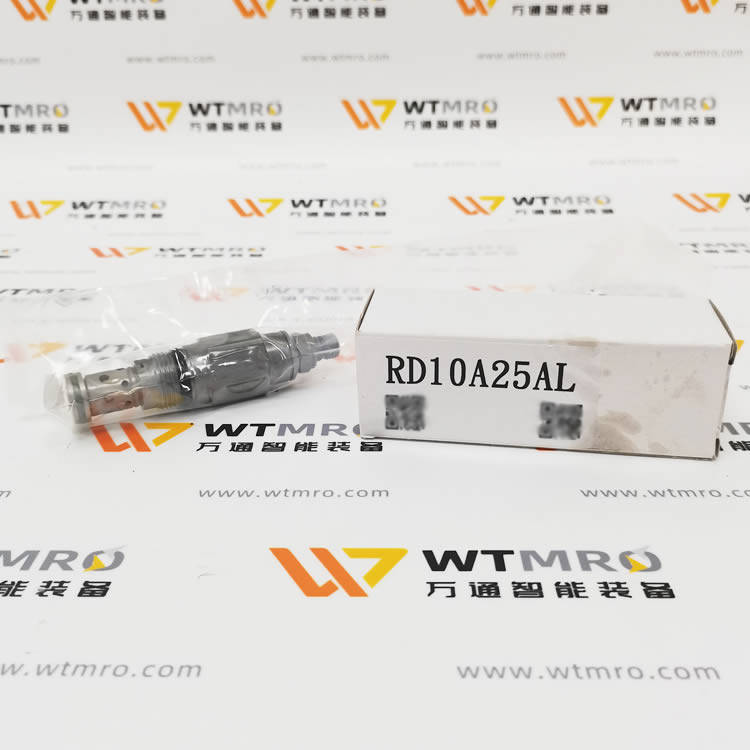

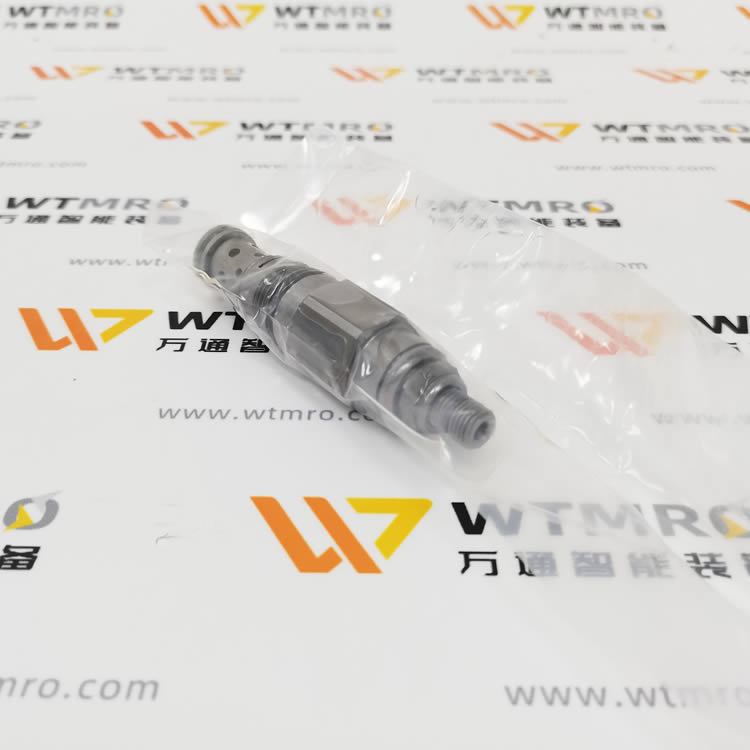

完整型號：RD10A25AL
RD：二通直動錐型溢流閥（P 進油口 1，T 回油口 2）
10A：適配標準 10A-2 行業通用插裝閥孔
25：調壓彈簧規格，可調壓力區間 7～250 bar
A：外露式調壓結構，4mm 內六角調節螺釘
L：標準長度閥體，無加長 / 縮短結構
對標替代：SUN RPEC-KDN
二、核心技術參數
1. 壓力與流量性能
調壓范圍：7～250 bar
系統最大耐壓：350 bar，爆破壓力 700 bar
額定通流流量：95 L/min
響應速度：典型 2ms，瞬時高壓快速泄壓
密封泄漏：85% 設定壓力下泄漏≤5 滴 / 分鐘，保壓穩定
2. 安裝機械規格
標準閥腔：10A-2 通用插孔，兼容主流品牌同規格溢流閥互換
閥體鎖緊扭矩：40～50 N?m
調壓鎖緊螺母扭矩：9～10 N?m
閥體六角對邊：22.22 mm（7/8 英寸）
重量：約 0.17 kg
3. 介質與環境
適用介質：礦物抗磨液壓油
工作油溫：-20℃ ～ +80℃
標配密封：NBR 丁腈橡膠；高溫工況可更換 FKM 氟橡膠
閥體材質：調質合金鋼，發黑防銹處理
三、工作機能
標準兩通直動錐閥泄壓邏輯：
常態關閉：進油口 P 壓力低于彈簧設定值，錐頭壓緊閥座，P-T 油路切斷；
超壓開啟：油壓克服彈簧預緊力，錐閥抬起，高壓油從 T 口泄回油箱，限制系統峰值壓力，保護油泵、管路、油缸過載損壞；
單向泄壓結構，僅做系統過載安全閥，不可反向保壓。
四、同后綴型號對比（RD10A25 系列）
| 型號 | 調壓結構 | 適用工況 |
|---|---|---|
| RD10A25AL | 外露內六角調壓螺釘（本款） | 潔凈液壓站、需要現場快速調壓調試 |
| RD10A25CL | 內藏調壓 + 防塵護帽 | 機床、多切削液粉塵車間，防誤調防銹蝕 |
| RD10A25WL | 帶刻度鎖止旋鈕 | 需頻繁微調、要求壓力刻度可視化場景 |
五、核心產品優勢
快速響應直動結構無先導閥滯后，液壓沖擊毫秒級釋放，適配瞬時高壓沖擊回路；
95L/min 中等大通流中小型液壓站、注塑輔機、機床泵站壓力保護通用；
自清潔錐面密封錐頭往復運動自清潔，少量雜質不易卡閥，油液清潔度容錯性高；
標準化通用閥孔10A-2 行業通用插孔，可直接替換 SUN、海德福斯同規格溢流閥，備件互通；
低泄漏保壓性能精密研磨金屬錐復合軟密封，長時間待機保壓無明顯泄壓。
六、典型應用場景
中小型注塑機、壓鑄機液壓站主系統過載保護；
數控機床、液壓工裝夾緊回路壓力安全閥；
自動化設備液壓動力單元、升降平臺壓力限制；
橡塑、木工機械、小型液壓壓機穩壓泄壓回路。
七、安裝調試注意事項
閥塊螺紋孔涂抹高溫防卡膏，鎖緊扭矩嚴格控制 40～50 N?m，扭矩不足會高壓滲漏，過大會脹裂鋁閥塊；
調壓操作：松開鎖緊螺母，4mm 內六角順時針升壓、逆時針降壓，調好后鎖緊螺母鎖定壓力；
T 回油口必須直通油箱，禁止加裝節流閥、背壓閥，背壓會大幅偏移設定壓力；
系統油液清潔度建議 NAS8 級以上，延長錐面密封使用壽命。
