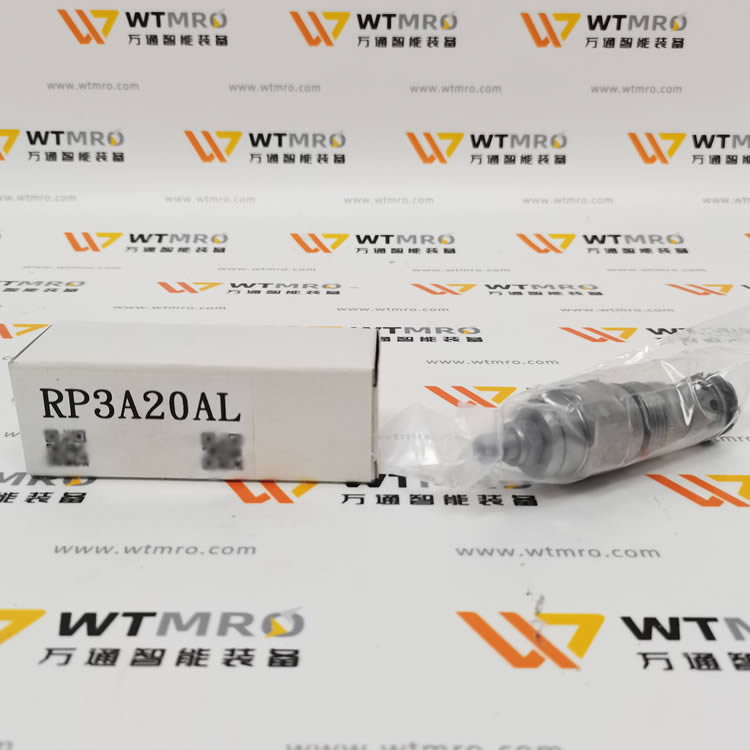

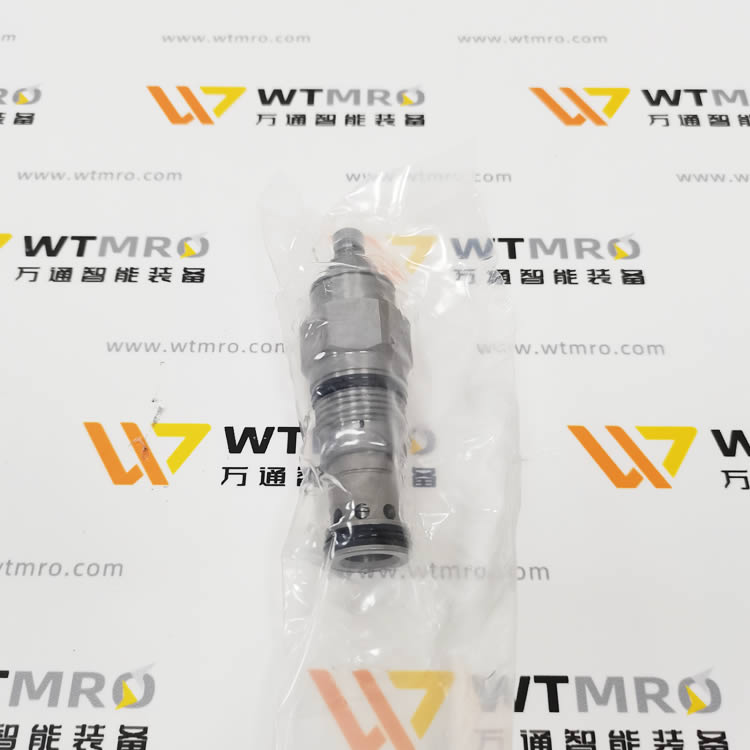

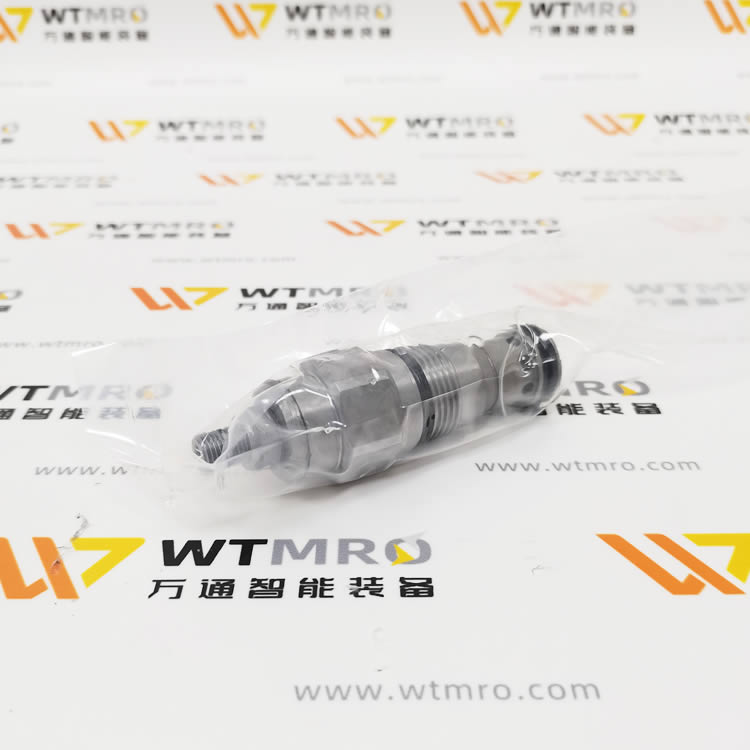

WINNER RP3A20AL 先導平衡活塞式插裝溢流閥完整介紹
一、型號分段釋義
品牌：WINNER 臺灣穩勝螺紋插裝閥
完整型號：RP3A20AL
RP：先導平衡活塞式溢流閥（區別 RD 直動式，調壓更穩、流量波動壓力漂移極小）
3A：適配標準 3A-2 行業通用 1 寸插裝閥腔
20：彈簧規格，調壓區間 7～210 bar
A：外露 4mm 內六角調壓螺釘，帶鎖緊螺母
L：標準長度閥體，無加長 / 縮短結構對標替代：SUN RBAP-MDN
二、核心技術參數
1. 壓力與流量性能
調壓范圍：7～210 bar
系統最大耐壓：350 bar，爆破壓力 700 bar
額定通流流量：200 L/min（大流量主泵站專用，遠超同規格 RD 直動閥 120L/min）
壓力穩定性：先導平衡結構，全流量區間壓力漂移＜3%，適合高精度穩壓
復位特性：關閉壓力≥85% 開啟壓力，保壓性能優秀
泄漏量：85% 設定壓力下泄漏＜1cc/min，長期待機泄壓極小
2. 安裝機械規格
標準閥腔：3A-2 通用插孔，兼容 SUN、海德福斯同規格溢流閥互換
閥體鎖緊扭矩：125～140 N?m
調壓鎖緊螺母扭矩：9～10 N?m
閥體六角對邊：28.57mm（1-1/8 英寸）
閥體材質：調質合金鋼，發黑防銹處理
3. 介質與環境
適用介質：礦物抗磨液壓油
工作油溫：-20℃～+80℃
標配密封：NBR 丁腈橡膠；高溫工況可換 FKM 氟橡膠
三、RP 先導式 vs RD 直動式核心區別
| 對比項 | RP3A20AL（先導平衡活塞） | RD3A25AL（直動錐閥） |
|---|---|---|
| 通流能力 | 200 L/min，大流量主站 | 120 L/min，中小型系統 |
| 壓力波動 | 流量變化壓力幾乎無漂移 | 大流量下壓力偏移明顯 |
| 響應速度 | 約 8～12ms | 約 2ms（瞬時沖擊泄壓更快） |
| 適用定位 | 系統主穩壓、持續大流量溢流 | 瞬時沖擊過載保護、輔助安全閥 |
四、同后綴 RP3A20 系列區分
| 型號 | 調壓結構 | 適用工況 |
|---|---|---|
| RP3A20AL | 外露內六角調壓（本款） | 潔凈液壓站、需要頻繁現場調試壓力 |
| RP3A20CL | 內藏調壓 + 防塵護帽 | 機床、切削液粉塵多，防誤調防銹蝕 |
| RP3A20WL | 帶刻度鎖止旋鈕 | 需要精準刻度、反復微調壓力場景 |
五、工作機能
二通先導平衡活塞溢流邏輯：
系統壓力＜彈簧設定值：主活塞完全密封，P-T 切斷，保壓；
系統壓力＞設定值：先導小孔先泄壓，推動主活塞抬起，大量油液從 T 口泄回油箱，穩定限制系統最高壓力；
平衡活塞抵消進油壓力波動，大流量溢流時壓力保持平穩，適合主泵持續穩壓。
六、核心產品優勢
200L/min 超大通流大型注塑、壓鑄、壓機主液壓站首選，可匹配大排量油泵持續溢流；
平衡活塞穩壓結構流量從 0～200L/min 變化時，設定壓力幾乎不變，調壓精度遠優于直動 RD 系列；
低泄漏長效保壓精密活塞配合間隙，長時間停機無明顯泄壓，鎖模、保壓回路穩定；
標準化 3A-2 通用閥孔市場通用插孔，備件替換成本低；
抗污染先導過濾結構先導油路內置微型濾網，阻擋微小雜質，不易卡閥。
七、典型應用場景
大型注塑機、壓鑄機、硫化機主液壓站系統穩壓溢流；
重型液壓壓機、鍛造設備高壓主回路壓力限制；
大流量液壓動力單元、生產線集中供油系統穩壓；
需要長時間持續溢流、對壓力穩定性要求高的設備。
