Baumer IGYX 08P17B3/S35L 完整介紹

一、基礎信息

• 品牌：Baumer 堡盟（瑞士高端傳感器品牌）

• 完整型號：IGYX 08P17B3/S35L

• 產品類型：M8 圓柱形齊平式電感式接近傳感器

• 產地：馬其頓（MK）

二、型號編碼拆解

1. IGYX：標準電感式接近開關系列

2. 08：外殼螺紋規格 M8×1

3. P：PNP 輸出

4. 17：齊平安裝、額定感應距離 2mm

5. B3：常開 NO、內置短路 / 反接保護

6. S35L：M8 三針直插接頭（S35=M8 連接器）

三、核心電氣參數

• 供電電壓：10~30 VDC

• 輸出類型：PNP 常開（NO）

• 額定檢測距離 Sn：2 mm；可靠動作距離 Sa：1.6 mm

• 最大開關頻率：3 kHz

• 負載電流：最大 200mA

• 靜態功耗：≤15mA

• 自帶紅色 LED 狀態指示燈

• 保護功能：短路保護、反極性接錯保護

四、機械與環境規格

• 外殼：不銹鋼 M8 螺紋，感應面紅色 PBT 塑料

• 安裝方式：齊平埋入式安裝

• 防護等級：IP67，防水防塵

• 工作溫度：-25℃ ~ +75℃

• 連接方式：M8 3 針公插接頭

• 安裝鎖緊扭矩：5 N?m

• 配套附件：兩枚 M8 鎖緊螺母

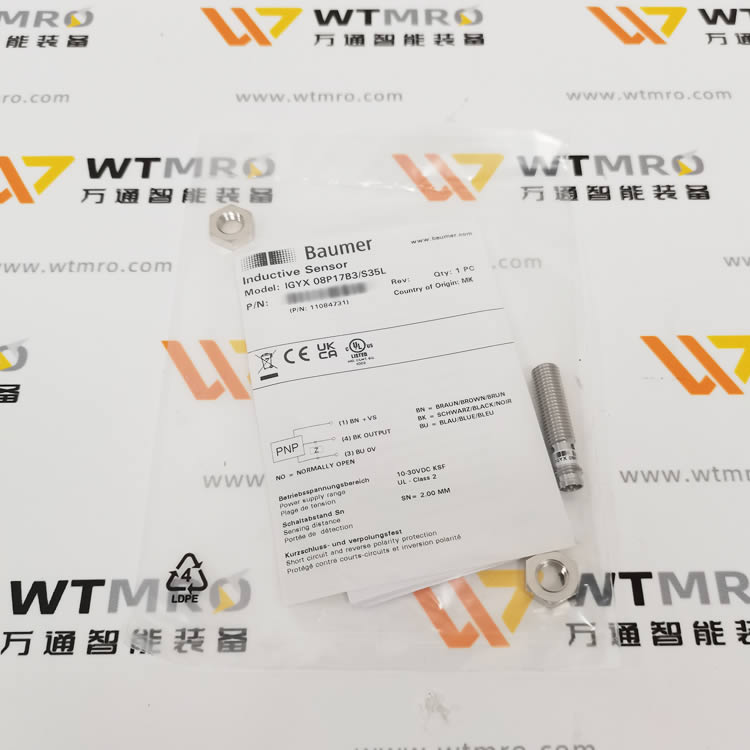

五、接線定義（標簽圖示）

1. BN 棕：電源正極 +VS

2. BK 黑：PNP 輸出信號

3. BU 藍：電源負極 0V

六、產品優勢

1. 全不銹鋼殼體，耐油污、切削液，適配機床、自動化產線

2. IP67 防護，潮濕、粉塵工況穩定使用

3. 內置雙重電路保護，接線失誤不易損壞

4. 齊平安裝不突出，防碰撞、適合狹小設備空間

5. 溫漂控制優秀，高低溫下檢測距離穩定

七、典型應用

機床金屬工件到位檢測、輸送線金屬計數、氣缸限位、自動化設備金屬有無檢測、液壓機械位置反饋
