Ziasiot PT123-124B-7.5M-1/2-6/18-10V-JW 完整介紹

一、基礎信息

• 品牌：Ziasiot 齊亞斯（專業熔體壓力傳感器廠商）

• 完整型號：PT123-124B-7.5M-1/2-6/18-10V-JW

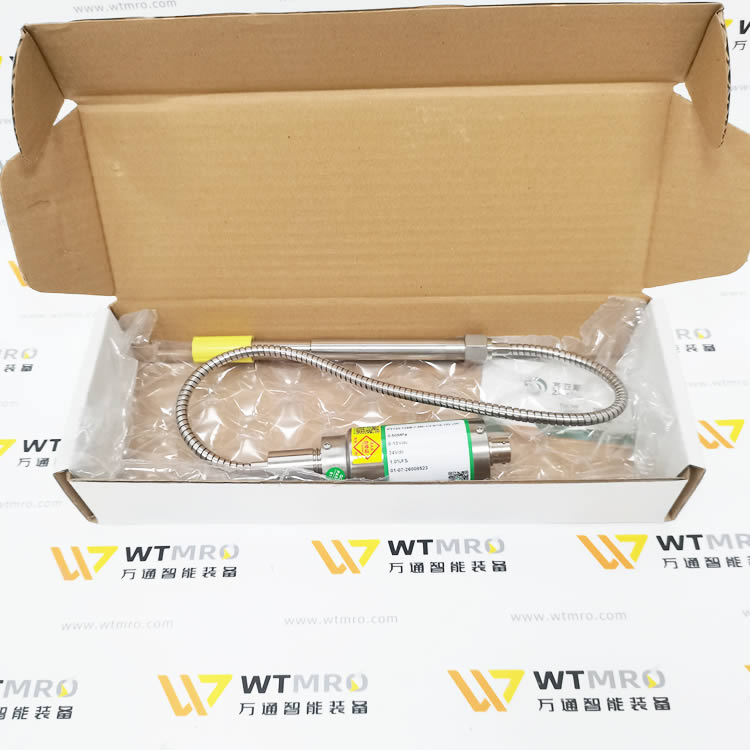

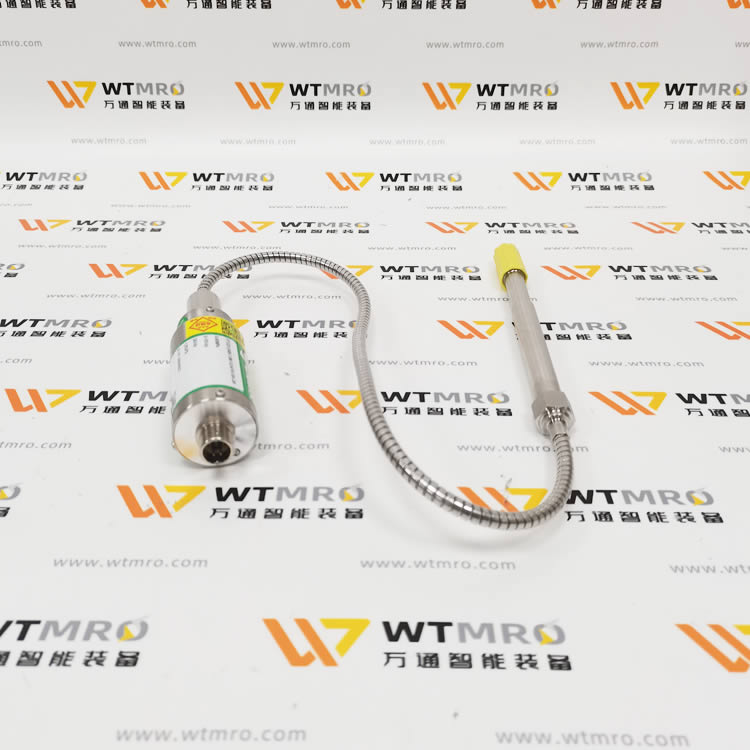

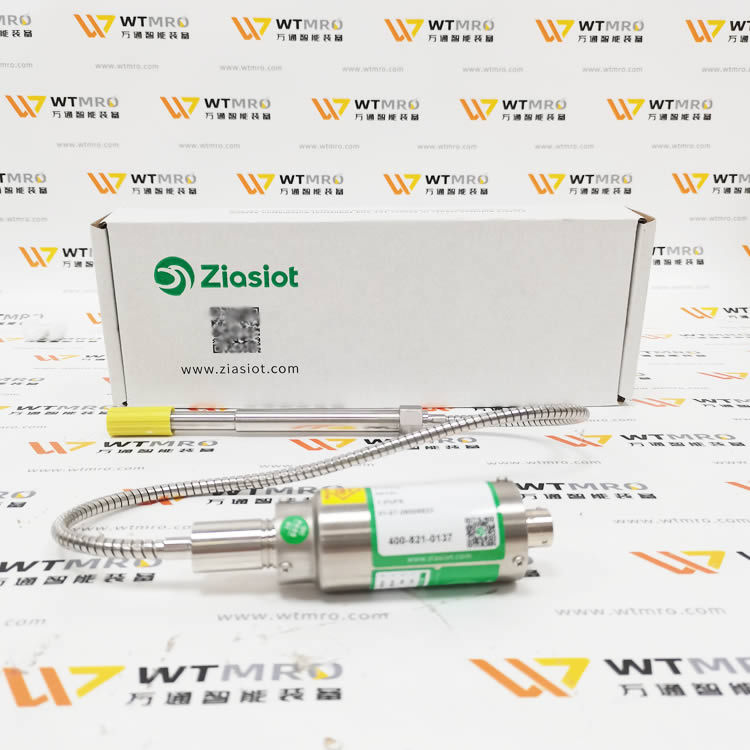

• 產品類型：柔性軟管型高溫熔體壓力傳感器

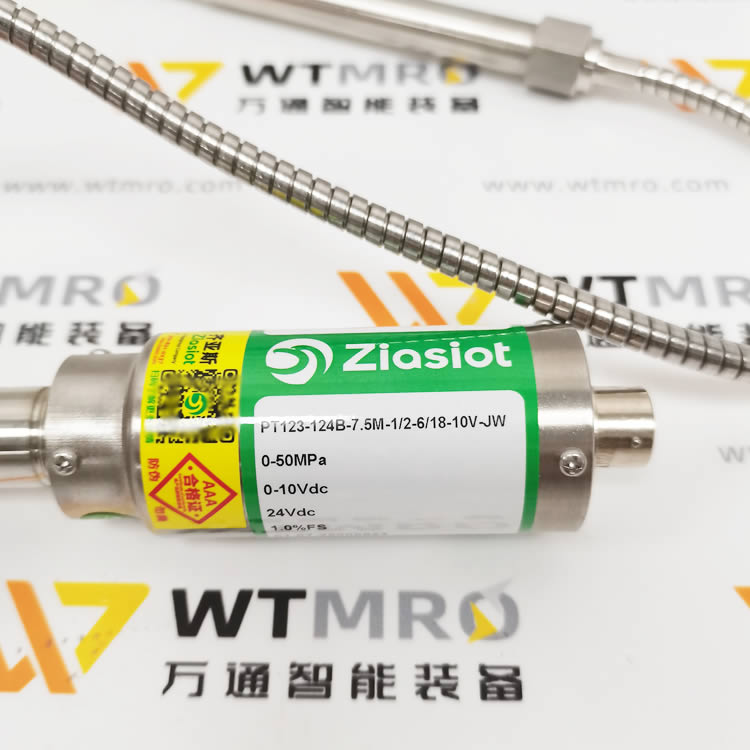

• 核心銘牌參數

• 測量量程：0~50MPa

• 供電電壓：24VDC

• 信號輸出：0~10Vdc

• 精度等級：1.0% FS

二、型號分段釋義 PT123-124B-7.5M-1/2-6/18-10V-JW

1. PT123：標準高溫熔體壓力傳感系列，適用于擠出、注塑、造粒設備

2. 124B：膜片結構代碼，硬質平頭、耐高溫應變膜片

3. 7.5M：金屬柔性軟管總長 7.5 米

4. 1/2：安裝螺紋規格 1/2"UNF 標準擠出機牙口

5. 6/18：熱電偶規格，J 型熱電偶，測溫 0~400℃，同步采集熔體溫度

6. 10V：電壓輸出信號 0-10V

7. JW：金屬波紋管鎧裝軟管 + 圓形航空插頭出線結構

三、核心技術規格

壓力性能

• 量程：0~50MPa

• 精度：±1.0% FS

• 過載壓力：120% FS，爆破壓力≥200% FS

• 響應速度：＜5ms

電氣參數

• 供電：DC24V

• 輸出：0~10V 線性電壓信號

• 測溫集成：J 型熱電偶，熔體同步測溫

• 信號線纜：7.5 米不銹鋼波紋保護軟管，耐高溫、防磨損、防油污

溫度耐受

• 熔體介質溫度：最高 400℃

• 變送器頭部工作溫度：-20~80℃，軟管隔絕高溫，表頭不發燙

• 膜片材質：硬化哈氏合金，耐磨損、抗腐蝕、防物料粘黏

機械結構

• 安裝螺紋：1/2 UNF

• 探桿形式：柔性加長軟管，適配大型擠出機、長流道設備

• 防護：IP65，抗注塑 / 擠出現場油污、粉塵

四、產品核心優勢

1. 壓力溫度一體化：同時采集熔體壓力 + 料溫，一套傳感器替代壓力 + 熱電偶兩支探頭

2. 7.5 米加長柔性軟管：適配大型擠出生產線，表頭可遠離高溫機筒，方便控制柜安裝

3. 哈氏合金耐磨膜片：針對 PVC、玻纖填充塑料等高磨損工況，使用壽命更長

4. 0-10V 標準電壓信號：可直連 PLC、熔體壓力顯示儀表、擠出機控制系統

5. 不銹鋼波紋管保護線纜，耐拖拽、擠壓、高溫烘烤，不易老化開裂

五、典型應用場景

塑料擠出機、造粒機、雙螺桿擠出設備、注塑機熔體監測、橡膠擠出生產線、化纖紡絲熔體壓力測控
