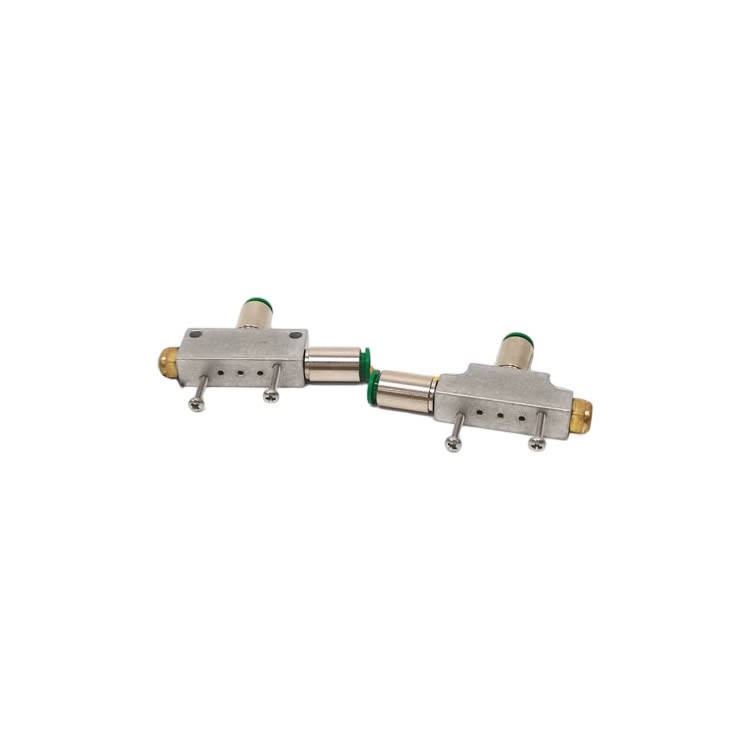

Matrix 021.244C 電磁閥底座套件完整介紹

一、基礎信息

品牌：意大利 Matrix（邁曲，高頻電磁閥專業廠商）型號：021.244C產品類型：電磁閥單閥安裝底座（歧管底座套件）適配閥體：Matrix 750 系列高頻電磁閥（HBX758、BX754、DCX321 等同系列型號）產地：意大利原裝

套件包含：鋁合金底座本體、密封墊片、鎖緊螺釘、氣口堵頭全套安裝配件，到貨可直接裝配電磁閥。

二、結構與材質

1. 底座主體：陽極氧化鋁合金，抗氧化、耐壓縮空氣腐蝕

2. 密封件：FKM/NBR 復合密封墊，保障高頻長期不漏氣

3. 氣路結構：內置獨立流道，支持底部進氣 / 側面出氣兩種安裝方式

4. 安裝形式：立式正裝，電磁閥垂直固定于底座上方

三、核心技術參數

• 適用介質：干燥潔凈壓縮空氣、惰性氣體

• 工作壓力：0 ~ 10 bar

• 工作溫度：-10℃ ~ +60℃

• 接口規格：標準外接氣口螺紋（適配 4/6mm 氣管接頭）

• 最大切換頻率：匹配 750 系列閥最高 1000Hz 高頻工況

• 防護配套：裝配完成后保持電磁閥原有 IP62 防護等級

四、核心優勢

原廠成套套件：墊片、螺絲配齊，無需額外采購配件，杜絕密封不匹配漏氣，流道優化設計：低阻力氣路，不降低高頻電磁閥流量性能， 集成化布局：單閥底座可單獨使用，也可多底座并排組合小型閥島，拆裝便捷：標準化鎖緊結構，現場快速更換電磁閥，維護省時 適配高頻工況：針對 Matrix 高速閥優化，長期高頻往復運行不易泄漏

 注意：僅適配 750 系列閥體，不可直接兼容 820/890/OX 系列電磁閥；氣源必須前置過濾，避免雜質劃傷密封墊片。

五、典型應用場景

色選機分選噴射、紡織機氣動控制、3C 自動化設備、包裝設備氣流噴射、氣密性檢測設備、物流分揀噴射系統。
