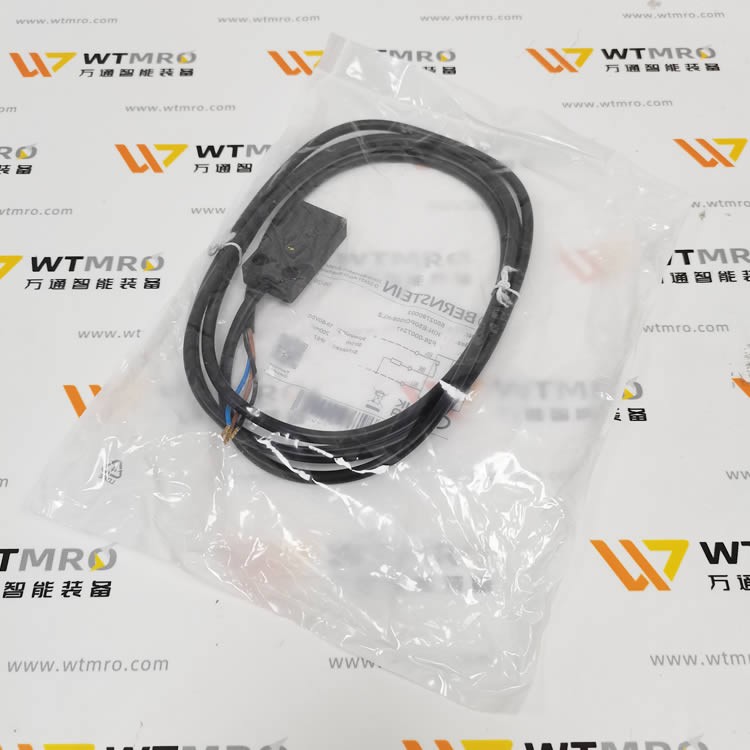

BERNSTEIN（博恩斯坦）KIN-E50P?/008-KL2 磁性接近開關完整介紹

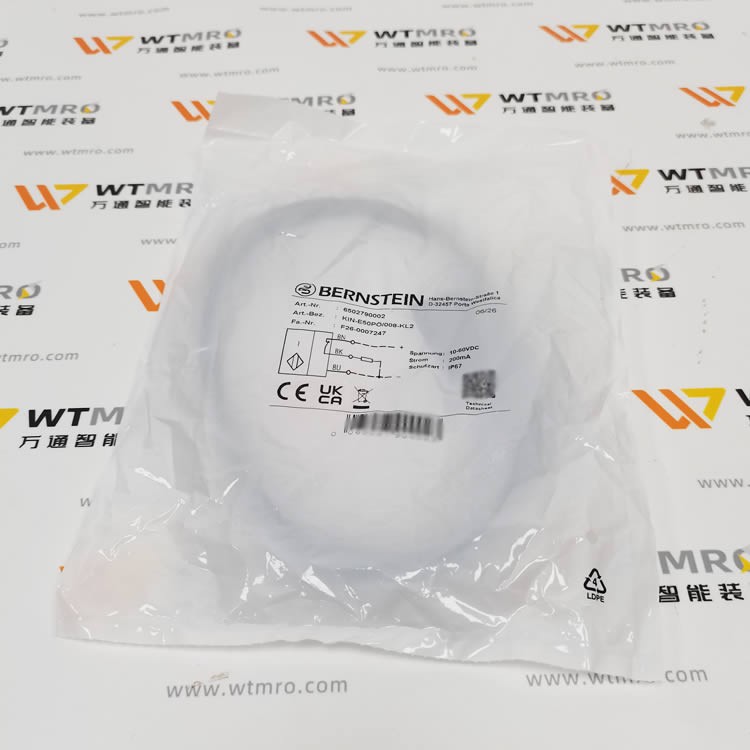

一、標簽基礎信息提取

表格

標簽項 詳細內容

品牌 BERNSTEIN 德國博恩斯坦

物料貨號 Art.-Nr. 6502790002

完整型號 Art.-Bez. KIN-E50P?/008-KL2

工廠編號 Fa.-Nr. F26-0007247

產地地址 Hans-Bernstein-Stra?e 1, D-32457 Porta Westfalica（德國原廠）

認證 CE、UKCA、CA 多國工業認證

二、型號分段釋義

KIN-E50P?/008-KL2

KIN：磁性氣缸接近開關系列，用于氣缸活塞位置檢測

E50：標準檢測規格，常開輸出型

P?：PNP 常開輸出，帶電纜出線式

008：配套線纜長度 8 米

KL2：2 芯電纜（BN 棕正極、BU 藍負極）

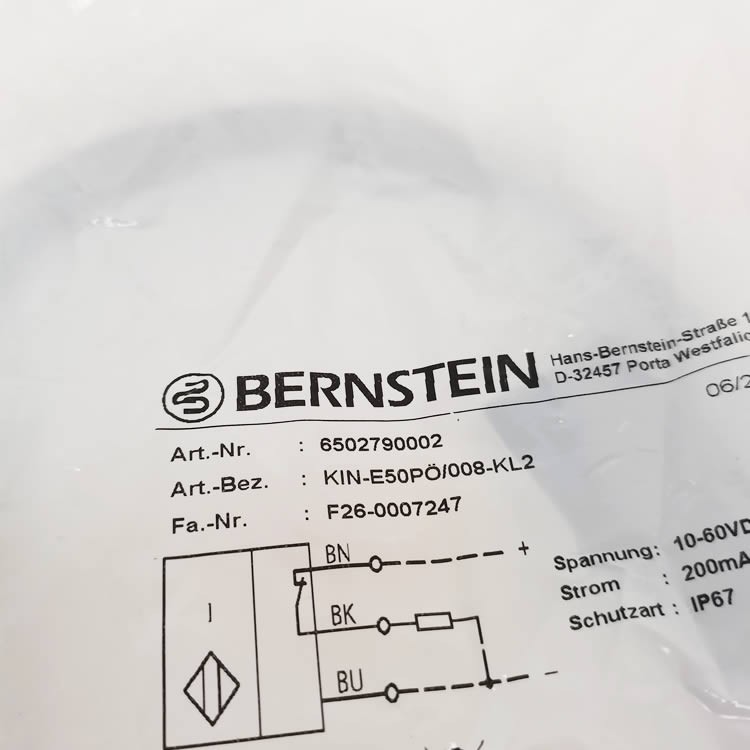

三、電氣參數（標簽圖紙標注）

供電電壓 Spannung：10~60 VDC 寬電壓直流供電

輸出電流 Strom：最大 200mA 負載電流

防護等級 Schutzart：IP67，可耐受沖洗、潮濕車間環境

接線定義

BN（棕色）：DC24V 正極電源

BU（藍色）：0V 負極，信號輸出端

內置保護電阻，防反接、短路保護

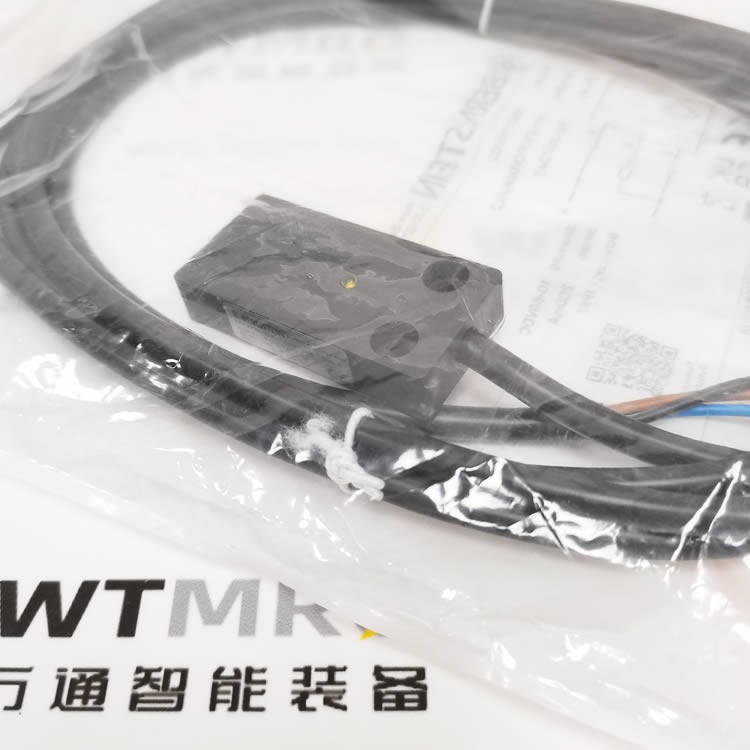

四、產品結構與特性

感應原理：霍爾磁性感應，無需機械接觸，無磨損，使用壽命可達億次觸發

安裝適配：適配 T 型槽標準氣缸（FESTO、SMC、AVENTICS 等通用氣缸），卡扣式免工具快速安裝

線纜配置：8 米標準 PVC 耐彎折電纜，KL2 兩芯簡化布線

工況耐受：IP67 防水防塵，耐切削液、輕微油污，機床、自動化產線通用

輸出類型：PNP 常開，氣缸活塞磁鐵靠近時輸出導通，PLC 數字輸入直接適配

五、核心優勢

寬電壓 10-60VDC，兼容 24V、48V 工控系統，適配多種設備

IP67 高防護，機床潮濕、噴淋工況穩定工作

無機械觸點，高速往復氣缸不卡頓、無觸點燒蝕

通用 T 槽卡扣，拆裝快速，兼容市面絕大多數標準氣缸

德國原廠元器件，抗電磁干擾，變頻器附近不易誤觸發

使用注意：僅檢測永磁氣缸活塞，不可用于金屬工件無磁檢測；避免強磁場近距離干擾傳感器頭部。

六、典型應用場景

機床氣缸到位檢測、自動化流水線夾具定位、輸送設備氣缸限位、包裝設備氣動執行器位置反饋、機械手氣動缸原點確認。
