BENDER LINETRAXX RCM420-D-2完整產品介紹
一、基礎識別信息
品牌：BENDER（德國本德爾，電氣安全監測龍頭）
產品系列：LINETRAXX 剩余電流監測模塊
完整型號：RCM420-D-2

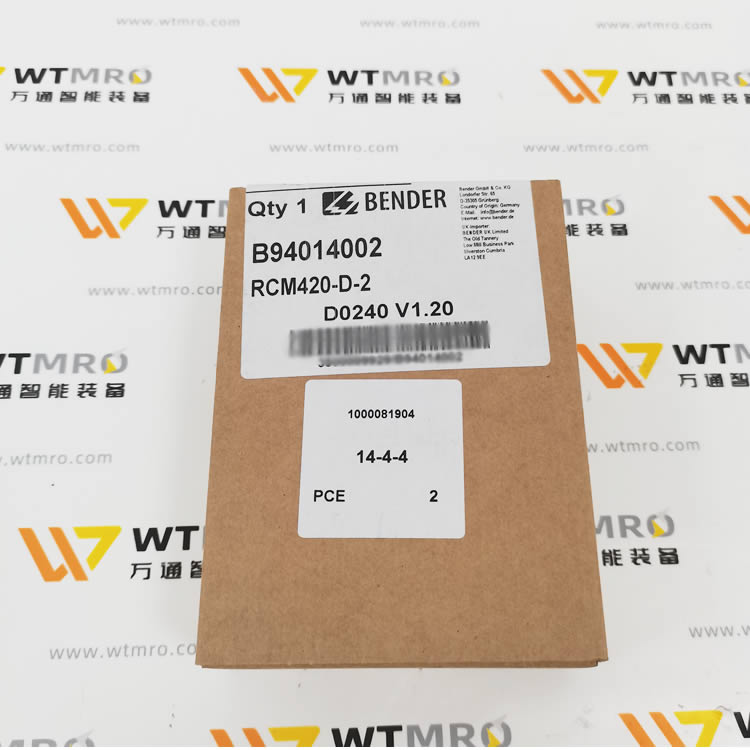

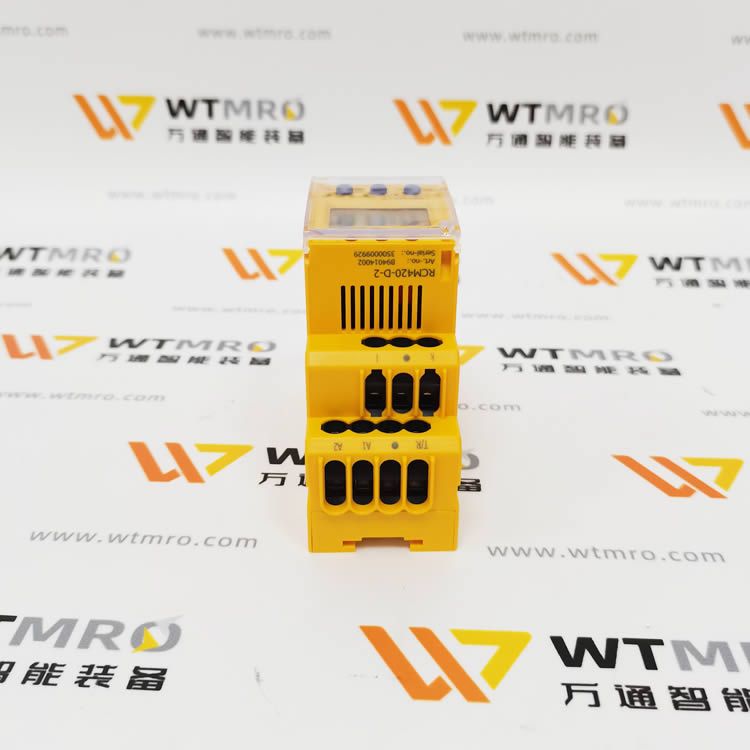

原廠物料號：B94014002（紙箱標簽對應）

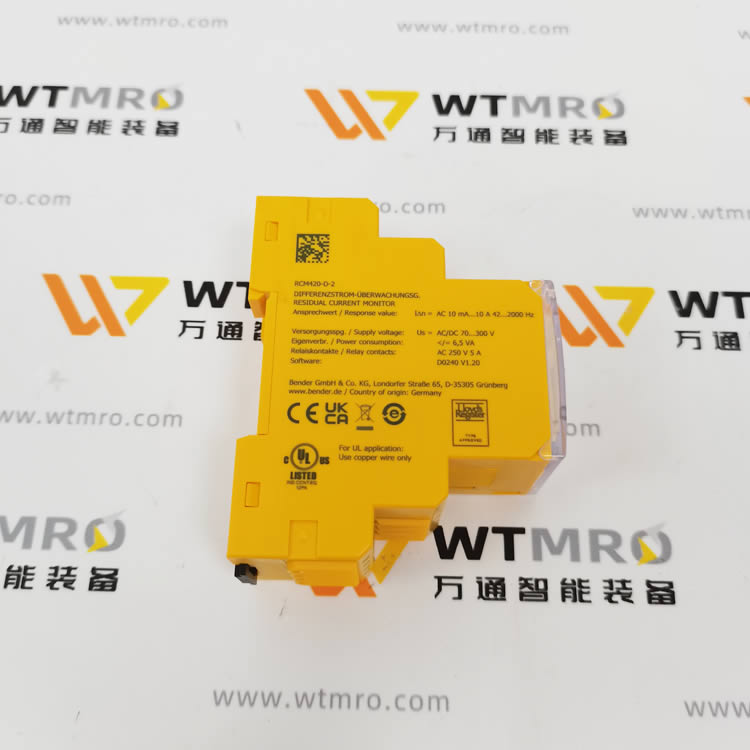

固件版本：D0240 V1.20（標簽標注）
產品類型：A 型剩余電流監控繼電器（交流 + 脈動直流敏感）
適用電網：TN/TT 接地型交流供電系統，僅報警、不直接切斷主回路
執行標準：IEC 62020
二、核心測量技術參數
1. 電流測量范圍
監測量程：10mA ~ 10A 剩余電流
測量方式：真有效值 TRMS 采樣，變頻器、整流負載抗干擾穩定
兼容頻率：42～2000Hz，覆蓋工頻、變頻驅動高頻諧波
電流類型：Type A，可檢測交流漏電、脈動直流故障電流（不可測平滑直流）
2. 供電電源（寬幅通用）
供電規格：DC 70～300V / AC 96～275V
適配場景：控制柜 220V 交流、直流母線供電通用
3. 報警閾值與延時
兩級獨立報警：Alarm1（預報警）、Alarm2（故障報警），范圍 5mA~10A 可調
延時功能：上電啟動延時、響應延時、故障復位延時均可自定義，規避啟動沖擊誤報
記憶功能：故障鎖定記憶，支持手動 / 自動復位
4. 互感器配套
外接 Bender WR/WS/CT 系列開合式 / 閉口零序電流互感器，適配 0~ 數千 A 主回路
自帶互感器斷線監測，互感器松脫、斷線立即報設備故障

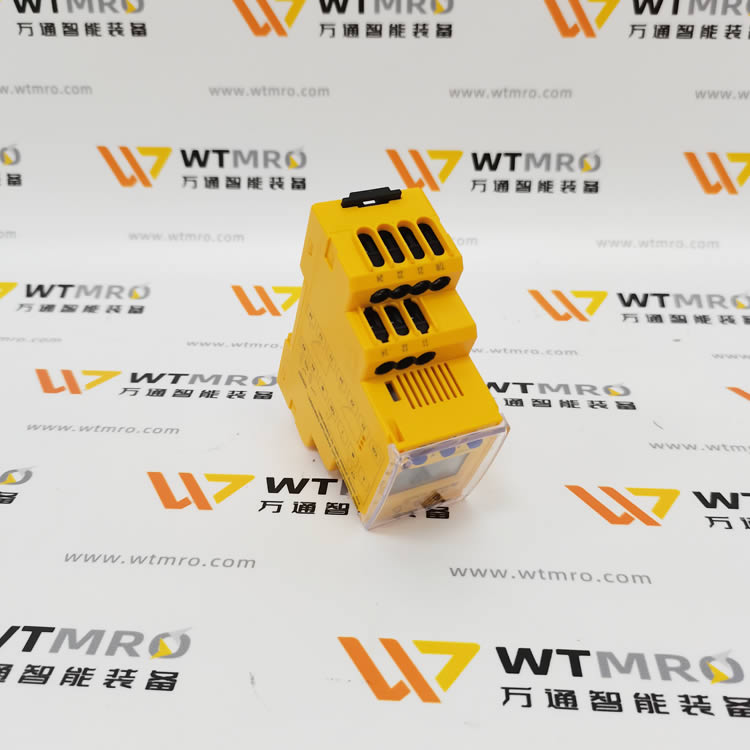

三、硬件面板與輸出配置

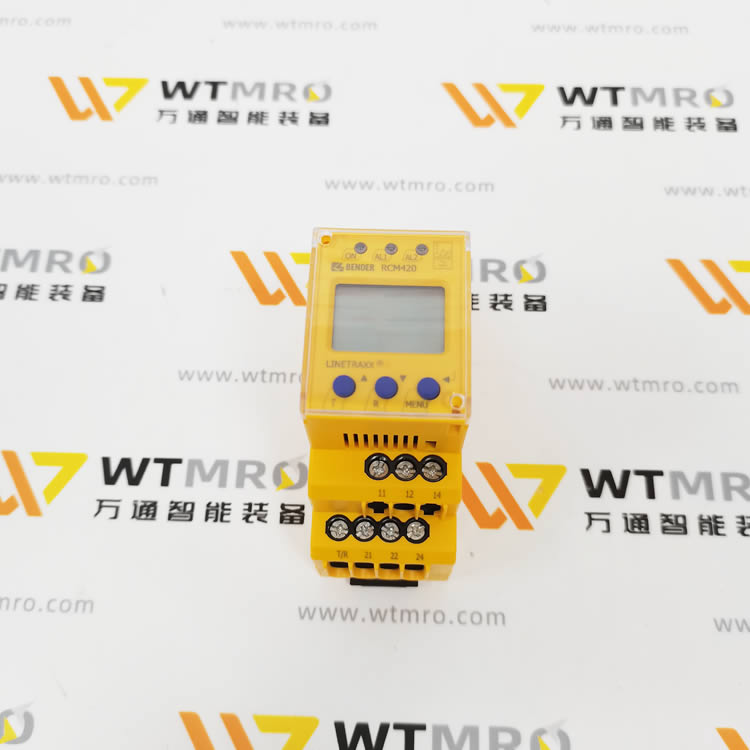

顯示與人機操作
小型液晶顯示屏：實時顯示剩余電流數值、故障代碼、報警狀態
實體操作按鍵：菜單設置、本地測試、手動復位
狀態 LED：電源運行、一級預警、二級故障指示燈
密碼保護：參數設置加密，防止無關人員誤改閾值
繼電器輸出2 路獨立無源轉換觸點（每路 1 常開 + 1 常閉），可分別接聲光報警器、PLC 信號端子：
Alarm1：絕緣緩慢老化預警，僅提醒不停機
Alarm2：漏電超標危險故障，可接入設備停機聯鎖
測試接口：內置本地測試按鈕，也支持外接遠程測試復位端子，定期校驗監測功能
四、核心功能特性
分層預警安全策略區分預報警與故障兩級輸出，設備輕微漏電僅提醒運維，漏電達到危險閾值再觸發停機，兼顧生產連續性與電氣安全。
寬頻抗諧波測量真有效值算法適配變頻器、伺服、充電設備等高諧波負載，不會因諧波干擾頻繁誤報警。
互感器斷線兜底監測實時檢測零序互感器接線狀態，互感器損壞 / 脫落時立即上報故障，杜絕 “監測失效無預警” 隱患。
多場景監測模式
標準模式：三相 / 單相回路整體剩余電流巡檢
單導體監測：單獨監測 PE 地線、N-PE 連接支路漏電，定位接地隱患點
數據存儲緩存峰值漏電記錄，便于追溯間歇性漏電故障，排查絕緣老化根源
五、型號分支區分（RCM420-D-1 / RCM420-D-2）
| 型號 | 供電范圍 | 適用場景 |
|---|---|---|
| RCM420-D-1 | AC16~72V / DC24~48V | 24V 低壓控制柜、小型測試設備 |
| RCM420-D-2 | AC96~275V / DC70~300V | 工業標準 220V 電控柜、機床、產線（本次型號） |
六、典型行業應用
工業機床自動化：注塑、沖壓、伺服驅動設備 TN-S 供電回路漏電預警，避免電機絕緣擊穿觸電
充電樁 / 儲能設備：交流輸入側剩余電流監控，區分正常諧波與危險漏電
樓宇商業配電：TT 接地商鋪、機房配電柜絕緣老化在線巡檢
醫療輔助設備：非醫用 IT 隔離電源的輔助漏電監測
工程機械電控柜：車載 220V 輔助供電回路安全監控
七、安裝使用要點
必須配套 Bender 專用零序互感器，互感器包裹全部動力相線（不含 PE）
變頻器負載優先選用屏蔽型互感器，降低電磁干擾
兩級報警建議配置：Alarm1 接聲光蜂鳴提醒巡檢，Alarm2 接入設備急?；芈?/p>
每月使用面板 TEST 按鍵校驗整機功能，確保監測可靠
多回路集中監控可搭配 Modbus 通訊擴展模塊，上傳漏電數據至上位系統
