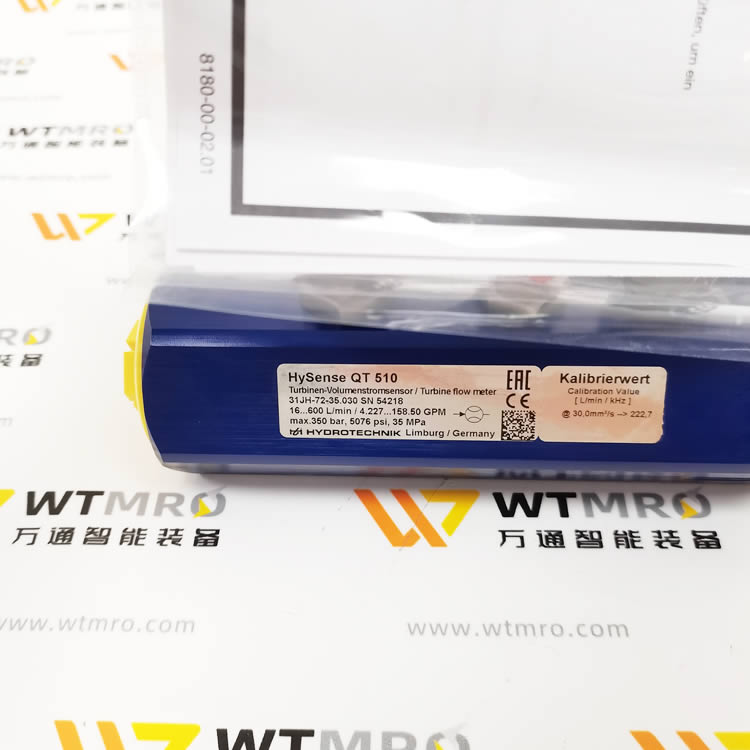

Hydrotechnik HySense QT 510 渦輪流量傳感器完整介紹
一、品牌基礎
Hydrotechnik 官方中文：海德泰尼克，德國專業液壓測量品牌，HySense 為旗下高精度傳感器系列；QT510 屬于 QT5xx 渦輪流量計，專為工業液壓系統流量監測設計。
二、型號區分釋義
QT500：脈沖頻率輸出（PNP 方波）
QT510：兩線制 4–20mA 模擬電流輸出，直接對接 PLC、工控采集系統，帶 ISDS 智能傳感器識別功能
三、測量原理
軸向渦輪式容積流量測量：液壓油推動渦輪旋轉，非接觸感應線圈采集轉速信號，轉速與體積流量線性正比；內置信號轉換電路輸出標準 4–20mA 模擬量，支持雙向流量檢測（無法區分流向）。
四、核心技術參數
1. 壓力與耐壓
最大工作壓力：420 bar（42 MPa），高壓液壓系統通用
內置 2 組 MINIMESS? 測壓接口，可加裝壓力、溫度探頭，不停機同步采集油壓 / 油溫
2. 精度與粘度
基礎精度：±0.5% 讀數；4–20mA 轉換疊加 ±0.2% 滿量程誤差
適配介質粘度：5～100 mm2/s（cSt）；出廠標準標定 30cSt 礦物液壓油，其他粘度可定制校準
3. 溫度范圍
介質溫度：-20℃～+85℃
環境工作溫度：-20℃～+60℃
4. 電氣規格
供電：12～24 VDC，兩線制 4–20mA 輸出
電氣接頭：M16×0.75 六針公插，防護 IP67
ISDS 智能識別：搭配海德泰尼克記錄儀可自動識別量程、調用標定參數
5. 材質與密封
閥體：航空鋁合金（可選不銹鋼殼體）
渦輪葉輪：不銹鋼 1.0718
密封件：FKM 氟橡膠，耐液壓油、抗老化
連接螺紋：標準 BSPP 英制內螺紋 G1/4"、G3/4"、G1"，對應不同流量量程（1–10 / 2–75 / 9–300 L/min）
五、核心產品優勢
420bar 超高壓耐受，適配注塑機、工程機械、高壓試驗臺液壓回路；
集成測壓測溫接口，一支傳感器同步采集流量、壓力、溫度三參數；
QT510 為 4–20mA 標準工業信號，無需專用采集儀，直接接入通用 PLC；
抗動態壓力沖擊，重載液壓工況測量穩定；
緊湊型模塊化結構，安裝空間小，維護拆裝便捷；
IP67 防護，機床、戶外移動液壓設備均可使用。
六、適用介質與行業場景
適配介質
礦物液壓油、抗磨液壓油；不適用水基、強腐蝕介質。
典型應用
液壓出廠性能測試臺、泵站流量監控；
注塑機、壓鑄機主油路流量在線監測；
工程機械、履帶設備液壓系統狀態診斷；
液壓設備能耗、泄漏量長期數據采集；
自動化產線液壓閉環流量控制。
七、安裝與維護要點
管路前后需保留足夠直管段，減少渦流影響測量精度；
介質含雜質前端必須加裝液壓過濾器，避免磨損渦輪；
推薦每 12–24 個月復檢校準，重載滿負荷工況半年校準一次；
M16 接頭擰緊扭矩控制 10Nm，防止進水損壞電路。
