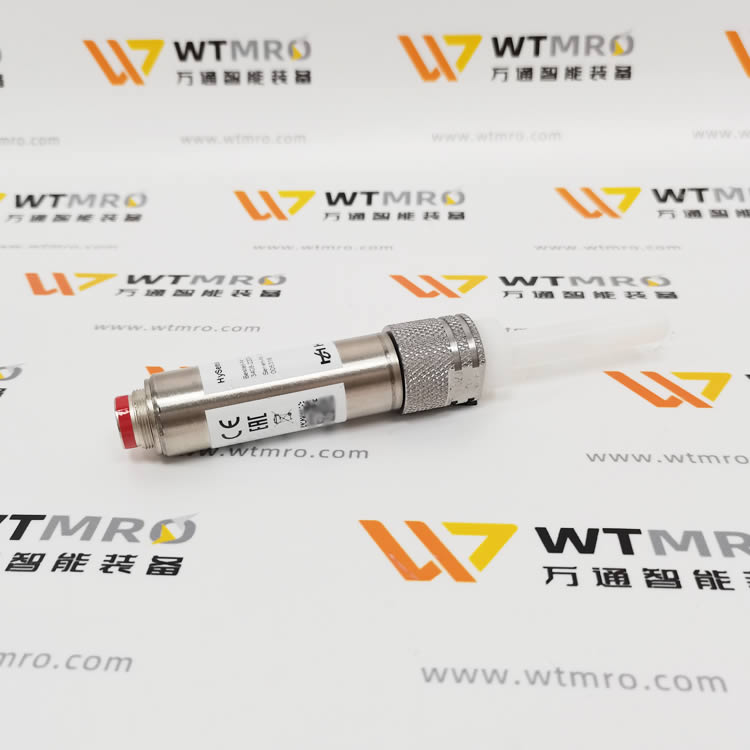

Hydrotechnik HySense TE300 完整產品介紹
一、基礎信息
品牌：Hydrotechnik（海德泰尼克，德國流體測量專業品牌）
產品全稱：HySense TE300 插入式流體溫度變送器（TE3xx 系列標準型）
原廠物料前綴：3408-xxxx（完整訂貨號如 3408-22D0-D631Z1S）
定位：專為液壓、潤滑、工業封閉管路油液 / 氣體溫度測量設計，兼容高壓工況，支持 Minimess 測壓點直裝無泄漏
二、核心測量性能參數
1. 溫度量程與精度
測量介質溫度：-50℃ ~ +200℃
測量精度：0.3℃ + 0.005×T（T 為實測溫度）
非線性誤差：±0.2% FS（滿量程）
響應時間：τ=100ms（流體介質快速測溫）
2. 耐壓工況參數
長期工作最大壓力：630 bar（63 MPa）
疲勞耐久：可承受百萬次 600bar 壓力交變沖擊，抗液壓脈沖沖擊
適配介質：液壓油、潤滑油、水乙二醇、壓縮氣體、冷卻介質
3. 電氣規格
供電電壓：DC 10~30V，內置 32VDC 過壓保護
輸出信號（多規格可選）
標準兩線制：4~20mA
三線制：4~20mA（帶 ISDS 傳感器識別協議，適配海德泰尼克數據采集儀）
電壓型：0~5V / 0.5~4.5V / 0~10VDC
電氣接頭：M16×0.75 6 芯圓形工業插頭，防護 IP67（插接線纜后）
ISDS 功能：引腳 6 內置芯片，采集設備可自動識別傳感器量程、型號，免人工設置
4. 環境與材質
電子件環境溫度：-40℃ ~ +85℃；存儲溫度同范圍
探頭 / 閥體材質：1.4104 不銹鋼，耐液壓油腐蝕
防護等級：IP67，可選 IP69K 高壓沖洗版本
重量：約 140g（隨探頭長度變化）
5. 機械安裝規格
標準接口：Minimess?1620 p/T 一體式測壓螺紋（液壓管路通用測點，直接旋入不泄壓）
可選螺紋：G1/4、M10×1、1/4NPTF
探頭長度定制范圍：20mm ~ 400mm，探頭直徑可按需選配
安裝姿態：任意角度安裝，探頭完全浸入流體保證導熱效率
三、結構與工作原理
浸入式測溫探頭鉑電阻測溫芯體置于探頭頂端，介質直接包裹傳感元件，熱傳導效率高，無管壁測溫滯后誤差；
高壓密封結構Minimess 專利螺紋密封，帶自緊 O 型圈，高壓管路拆裝無需停機泄壓，無介質泄漏；
信號調理電路集成變送電路內置不銹鋼殼體，抗液壓脈沖電磁干擾，輸出標準化工業模擬信號，可直連 PLC、記錄儀、數據采集系統；
ISDS 智能識別獨有傳感器數字識別協議，搭配海德泰尼克 MultiSystem、Handy 等采集設備，自動讀取校準參數，即插即用。
四、系列型號區分（TE300/330/350/380）
| 型號 | 核心差異 | 適用場景 |
|---|---|---|
| TE300 | 標準基礎款，最大 630bar，-50~200℃，M16 電氣接頭 | 常規液壓、潤滑系統通用 |
| TE330 | 緊湊型短探頭，輕量化，適配狹小閥塊空間 | 注塑機、小型伺服液壓站 |
| TE350 | 高溫強化款，介質最高 250℃，氟橡膠密封 | 高溫導熱油、熱處理油路 |
| TE380 | 防爆 / IP69K 沖洗款，食品、礦山戶外高壓清洗設備 | 食品液壓、工程機械、礦山裝備 |
五、核心產品優勢
高壓免泄壓安裝適配 Minimess 測壓點，不停機拆裝傳感器，大幅降低設備停機維護成本；
高耐久抗脈沖百萬次高壓交變壓力無漂移，適配壓鑄、沖壓等沖擊型液壓設備；
多信號兼容兩線 4~20mA 適配通用 PLC，ISDS 三線制適配原廠檢測設備，電壓輸出適配小型采集模塊；
長探頭定制最長 400mm 探頭，大型油箱、主管道可深入介質中心測溫，避開管壁溫度干擾；
寬溫耐環境電子件 - 40℃低溫啟動，北方戶外液壓站、冷庫設備可穩定工作；
標準化備件配套專用測量電纜 8824-S1 系列（5m/10m 可選），接頭通用互換。
六、典型應用場景
工業液壓系統：注塑機、壓鑄機、伺服壓機主油路油溫監測；
潤滑系統：齒輪箱、軸承集中潤滑站油溫監控；
工程機械：挖掘機、起重機液壓油溫采集；
能源設備：風電齒輪箱冷卻油路、液壓站溫度測控；
測試臺架：液壓綜合試驗臺、流體性能檢測設備；
食品 / 橡塑機械：高溫導熱油管路、冷卻水路測溫。
