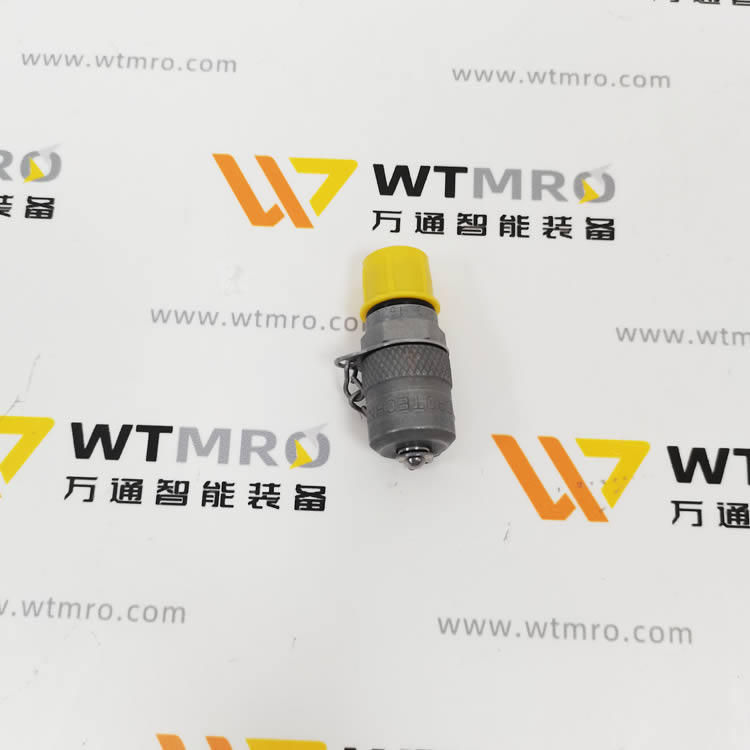

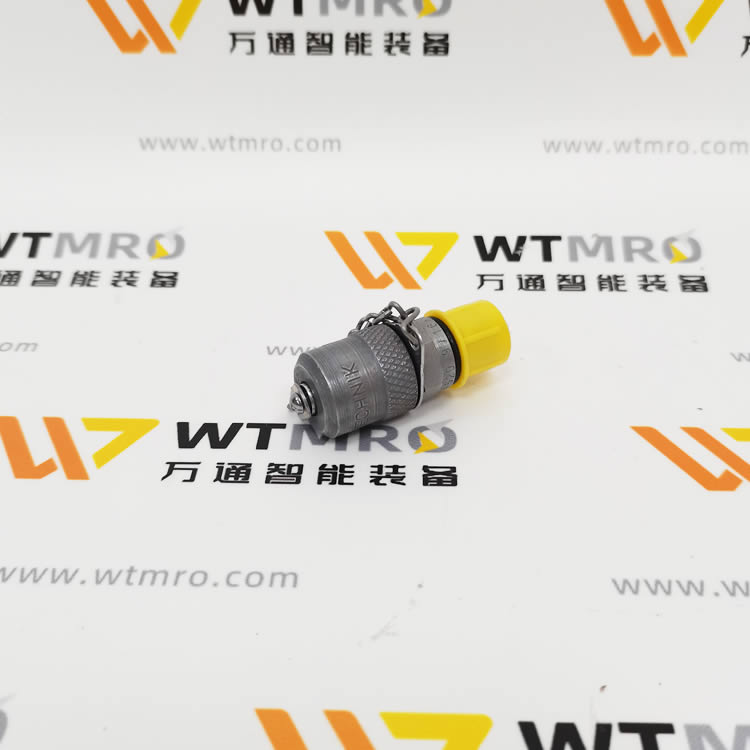

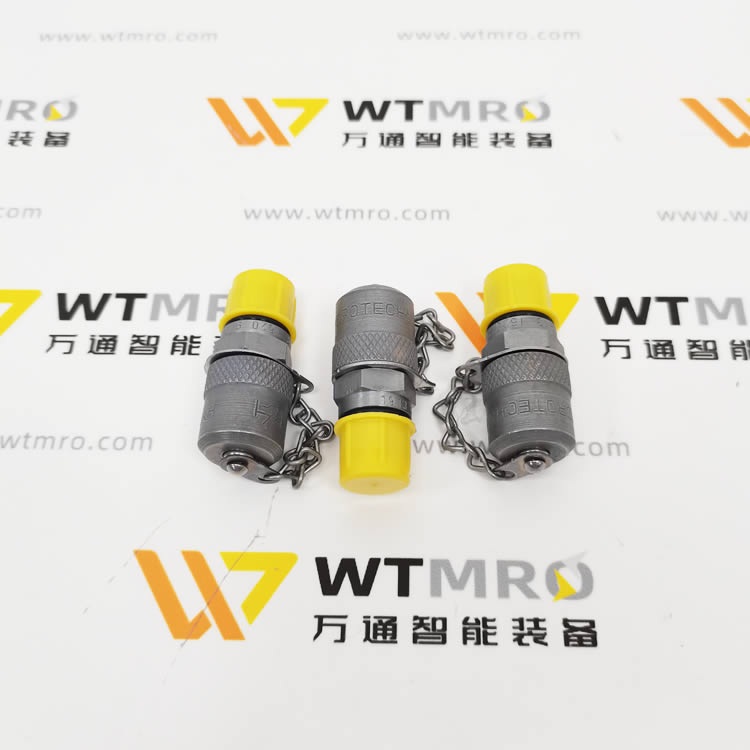

Hydrotechnik 2103-01-53.00N 完整產品介紹
一、基礎識別信息
品牌：Hydrotechnik（海德泰尼克，德國 Minimess 測壓接頭發明者）
產品系列：2103-01 標準外螺紋 Minimess?1620 測壓測點（Test Point）
完整型號：2103-01-53.00N
型號分段釋義
2103：Minimess 1620 標準型測壓接頭大類
01：外螺紋公頭安裝型（Type F）
53：螺紋規格代碼（G1/4 外螺紋，ISO228 管螺紋）
.00：標配 NBR 丁腈橡膠密封；后綴 N = 帶金屬防護帽 + 防丟鏈條
執行標準：ISO 15171-2 高壓液壓測壓接口標準
二、核心技術參數
1. 壓力耐受
最大長期工作壓力：630 bar（63 MPa）
瞬時沖擊耐壓：750 bar
適用介質：礦物液壓油、潤滑脂、壓縮空氣、水乙二醇
2. 材質與密封
閥體基材：1.0718 易切削鋼，表面鋅鎳復合鍍層（防腐防銹）
密封件：NBR 丁腈橡膠（-30℃ ~ +120℃）；同系列.10 后綴為 FKM 氟橡膠（-20℃ ~ +200℃高溫 / 耐油）
防護帽 + 鏈條：鋼制滾花防塵帽，配套金屬防丟鏈條，防止油污、雜質堵塞閥口
3. 螺紋規格
連接螺紋：G1/4 外圓柱管螺紋（ISO228/BSPP）
內部結構：單向錐閥自封結構，拔插后自動密封無泄漏
4. 環境溫度
介質工作溫度：-30℃ ~ +120℃（NBR 密封款）
存儲溫度：-40℃ ~ +130℃
5. 機械尺寸
總高度約 46mm，六角對邊 19mm，適配標準扳手拆裝
防護等級：裝配后閥口 IP65，防塵防液壓飛濺
三、工作原理與結構特點
單向錐閥自密封結構內部錐形閥芯依靠系統油壓壓緊閥座，拆卸測壓軟管后自動封閉油路，帶壓插拔全程無漏油、無需停機泄壓，大幅減少設備停機檢修時長。
滾花金屬防塵帽 + 防丟鏈閑置時擰緊保護帽，隔絕粉塵、鐵屑進入閥腔，避免閥芯卡滯；鏈條固定在接頭本體，不會丟失防護蓋。
標準化通用接口適配全系 Hydrotechnik 測壓軟管、壓力表、HySense 壓力 / 溫度傳感器（如 TE300 溫度變送器可直接旋入本測點），實現壓力、溫度同步在線采集。
抗疲勞耐久設計百萬次帶壓插拔無滲漏，閥座密封無永久變形，適配壓鑄、沖壓、工程機械高頻檢測場景。
四、同系列螺紋型號對照（01 段外螺紋 Type F）
| 型號尾部代碼 | 螺紋規格 | 適用場景 |
|---|---|---|
| 13.00N | M12×1.5 公螺紋 | 小型閥塊、伺服液壓站 |
| 14.00N | M14×1.5 公螺紋 | 通用中小型液壓管路 |
| 15.00N | M16×1.5 公螺紋 | 主流標準液壓測點 |
| 53.00N | G1/4 BSPP 公螺紋（本款） | 歐洲進口設備、注塑 / 壓鑄機通用 |
| 96.00N | 1/4 NPT 美制錐螺紋 | 美系工程機械、北美設備 |
五、核心產品優勢
不停機帶壓檢測630bar 高壓下可直接插接測壓儀表，無需關停液壓系統、釋放系統壓力，提升產線運維效率。
全工況防腐耐用鋅鎳鍍層相比普通鍍鋅，鹽霧耐腐蝕時長提升 5 倍，潮濕、粉塵車間不易生銹卡死。
多參數集成測點同一接口可接壓力表、壓力傳感器、TE300 溫度變送器，單測點同步采集油壓、油溫?cái)?shù)據。
防丟防塵一體化標配金屬帽 + 鏈條，杜絕現場丟失堵頭導致的油路污染、泄漏隱患。
全球液壓設備通用標準Minimess 1620 為行業通用測壓接口，適配力士樂、哈威、博世等主流液壓閥塊。
六、典型應用場景
工業液壓設備：注塑機、壓鑄機、沖壓機床油路壓力 / 溫度檢測
工程機械：起重機、挖掘機液壓系統故障點檢
風電 / 潤滑系統：齒輪箱集中潤滑站壓力監測、排氣放油
液壓測試臺架：靜態 / 動態壓力數據采集，搭配 HySense 傳感器做自動化測試
冶金、礦山重型液壓設備高壓回路在線巡檢
七、安裝與使用注意事項
安裝前清潔螺紋與閥口，鐵屑、粉塵會造成閥芯密封不嚴滲漏；
高溫導熱油、強腐蝕介質選型更換 2103-01-53.10N（FKM 氟橡膠密封）；
測壓軟管插拔輕旋到位，禁止暴力敲擊接頭，避免內部錐閥變形；
長期閑置務必?cái)Q緊金屬防護帽，防止雜質進入閥腔導致卡滯；
搭配 TE300 溫度變送器時，傳感器探頭需完全伸入油路介質，避免管壁測溫誤差。
