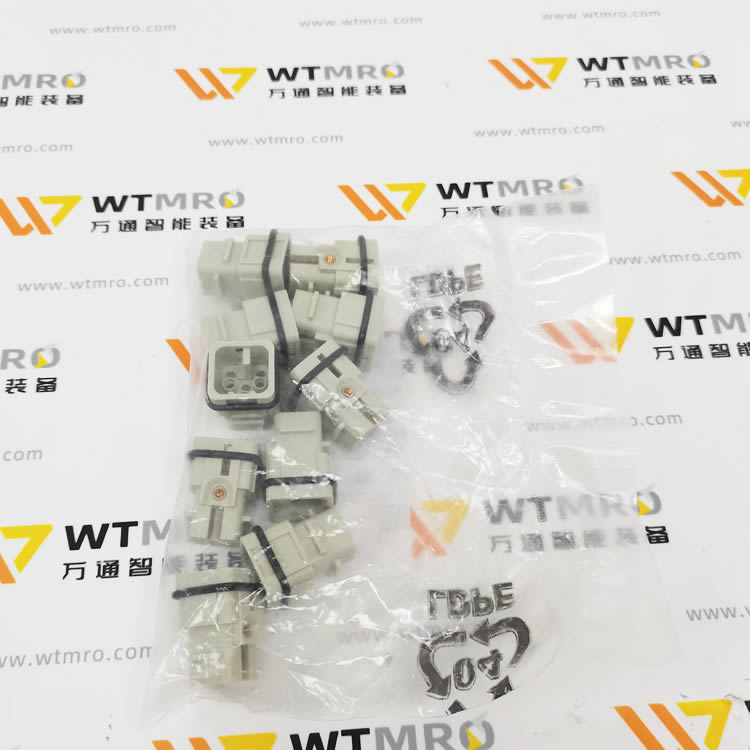

HARTING Han 8D-M 完整產品介紹
一、基礎型號信息
品牌：HARTING（浩亭，德國工業重載連接器龍頭）
型號：Han 8D-M
標準物料號：09 36 008 3001（壓接型公插芯）
系列歸屬：Han D? 緊湊型信號插芯，適配3A 規格外殼 / 底座
型號釋義
Han D：高密度信號插芯系列；
8D：8 芯信號觸點布局；
M = Male，公插芯（插針端）；
配套母芯型號：Han 8D-F（09360083101）
二、核心電氣參數
載流耐壓
單針額定電流：10 A
額定電壓：50 V AC / 120 V DC（IEC 61984）
沖擊耐壓：0.8 kV，污染等級 3
線纜適配（壓接款 09360083001）
導線截面：0.14 ~ 2.5 mm2（24–14 AWG）
觸點規格
觸點材質：銅合金，鍍銀；
插拔壽命：≥500 次；
無專用接地針，純 8 路信號通道。
三、結構與材質
插芯本體
材質：PA 聚酰胺，RAL7032 卵石灰；
阻燃等級 UL94 HB；
工作溫度：-40 ℃ ~ +125 ℃。
兩種接線版本
09 36 008 3001 標準壓接款：需單獨采購壓接插針，用壓接工具壓線；
09 36 008 2632 Quick Lock 快速鎖線款：免工具直插接線，適配 0.3–1.5 mm2 線纜，裝配效率更高。
配套殼體僅兼容 3A 規格 Han 外殼（金屬 / 塑料上蓋、單扣 / 雙扣、面板底座均可通用），整套組裝后可實現 IP65 防護。
四、產品核心優勢
小型高密度信號通道3A 極小尺寸機身集成 8 路獨立信號，節省控制柜、設備面板安裝空間；
穩定信號傳輸鍍銀觸點低接觸電阻，適配編碼器、傳感器、電磁閥、PLC 控制信號，抗工業輕微振動；
雙接線工藝可選批量產線選 Quick Lock 免工具款；大批量統一線束加工選標準壓接款；
完整模塊化體系可自由搭配 3A 單扣 / 雙扣上殼、面板安裝底座、電纜防水接頭，快速組成完整重載插頭。
五、典型應用場景
機床、注塑機伺服電機編碼器、限位開關信號接頭；
自動化產線機器人 IO、傳感器分線插頭；
風電、光伏輔柜控制信號快速插拔連接；
測試設備、包裝機械小型控制回路轉接。
