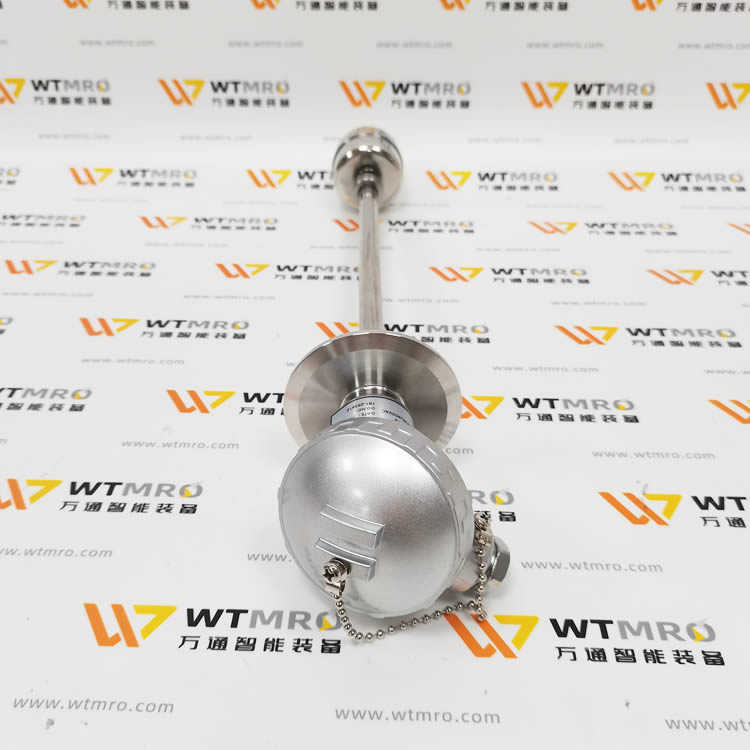

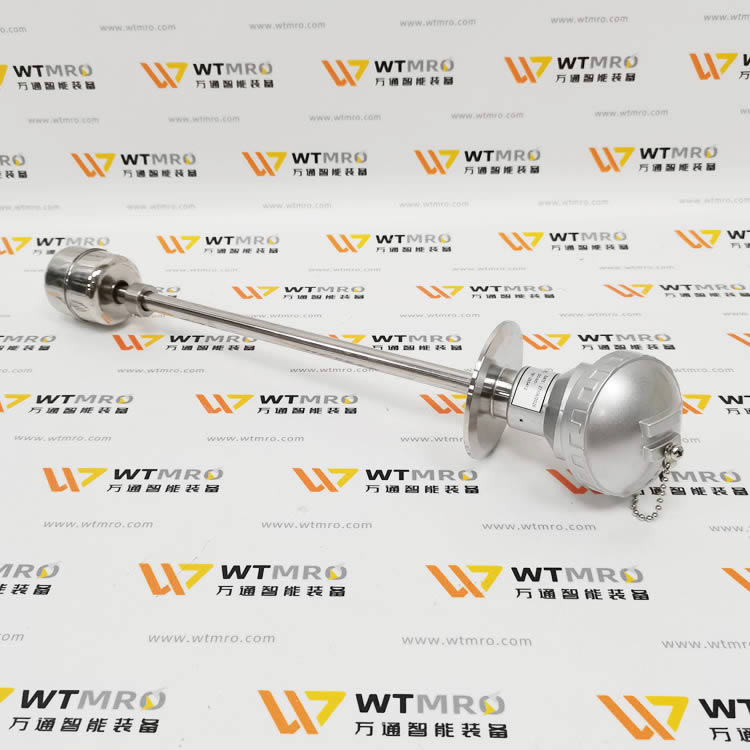

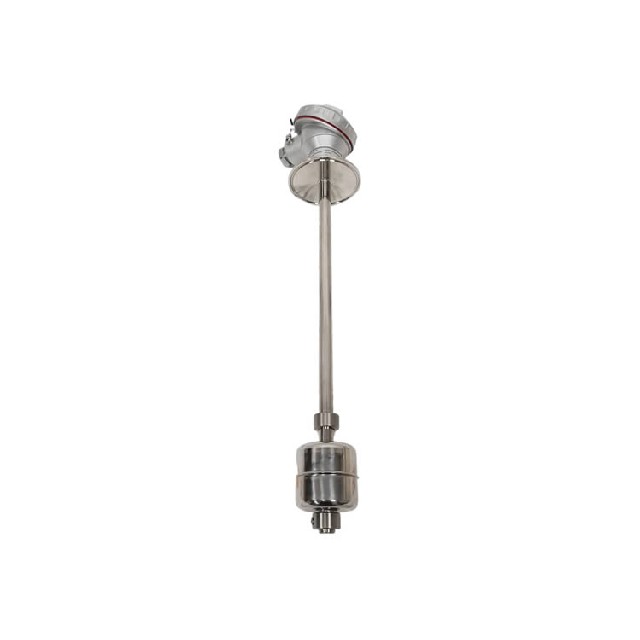

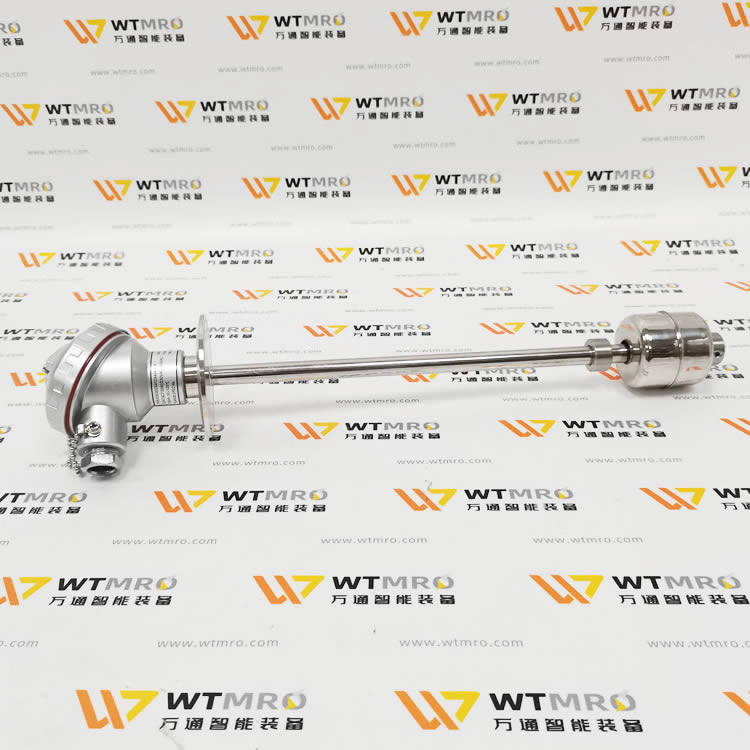

FineTek FDEGSCS410340A+TB 凡宜靜電容桿式液位限位開關 完整介紹
一、基礎信息
品牌：FineTek 凡宜科技（臺灣專業物位儀表品牌）型號全稱：FDEGSCS410340A+TB產品類型：桿式靜電容單點液位限位開關（射頻電容式液位控制器）+TB 含義：配套外置 TB 防水接線端子盒（Terminal Block），分體接線結構，電氣頭部與探桿分離，適配罐內高溫、強震動工況
二、完整型號編碼拆解 FDEGSCS410340A
FDEGSCS：產品系列代號 —— 標準桿式靜電容液位開關，液體專用，單點位高低液位偵測
4：安裝螺紋規格，4 分（1/2"PT 管螺紋），罐體標準側裝 / 頂裝接口
1：標準絕緣結構，通用介質絕緣護套
0340：有效探桿總長 340mm，液位觸發點位于探桿末端，液體淹沒探桿即輸出開關信號
A：配置說明
接液探桿材質：316L 不銹鋼，耐弱酸弱堿、液壓油、純水、切削液
輸出類型：SPDT 單刀雙擲繼電器觸點輸出
供電規格：通用型（100~240VAC / 24VDC 雙供電兼容）
三、工作原理
利用射頻靜電容諧振檢測原理：探桿為正極，金屬罐體桶壁為負極，二者形成電容極板；液體介電常數遠高于空氣，當液面淹沒 316L 探桿，極板間電容值上升，內部電路檢測到電容變化后觸發繼電器動作，輸出開關量信號，實現滿液 / 缺液報警、泵啟停聯鎖控制。無機械浮球、無活動部件，不存在卡滯、磨損問題。
四、核心硬件結構
感應探桿：總長 340mm，316L 不銹鋼，外層絕緣隔離層，防介質掛料誤觸發
安裝螺紋：1/2"PT 外牙，配套密封墊圈，常壓 / 低壓罐體直接旋裝

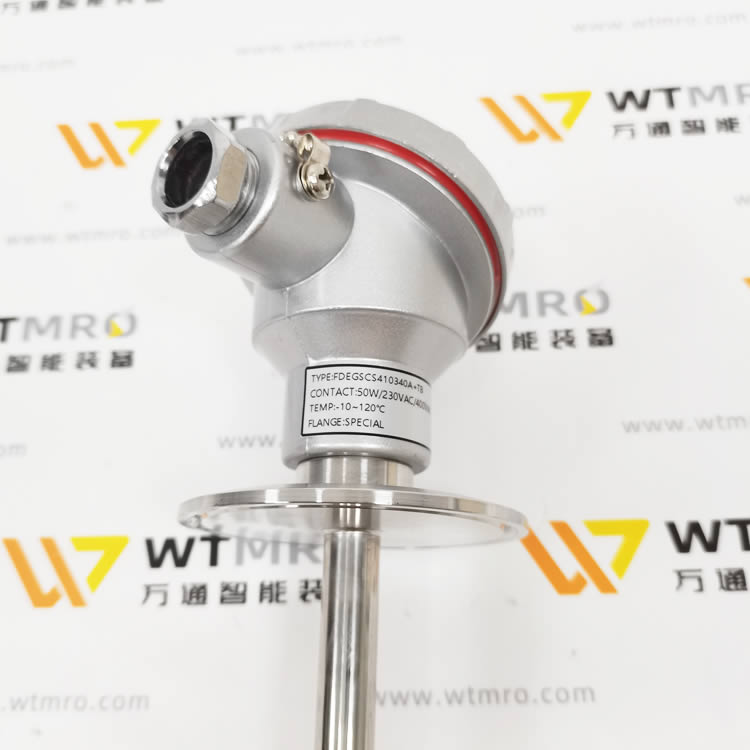

分體式 TB 接線盒（選配 + TB）
鑄鋁外殼，IP65 防水防塵，戶外、潮濕泵房可用
內置 TB 柵欄式接線端子臺，螺釘壓接，布線檢修方便
線纜與探桿本體分離，罐內高溫不會傳導至電氣電路板，保護電路壽命
五、標準技術參數
1. 電氣參數
供電電源：AC100~240V 50/60Hz 或 DC24V±20%
輸出觸點：SPDT 繼電器，5A/250VAC、5A/30VDC
功耗：≤2W
靈敏度：連續可調，適配介電常數≥1.5 的液體（水、機油、切削液、乙二醇等）
延時功能：0~6s 可調，緩沖液面波動、攪拌飛濺造成的誤報警
狀態指示：盒體 LED 指示燈，液面覆蓋亮燈 / 空桿滅燈，直觀判斷工況
2. 工況耐受參數
介質溫度：-20℃ ~ +80℃（常溫標準款，高溫可定制）
工作壓力：最大 20bar（2MPa）
防護等級：TB 接線盒 IP65
環境溫度：-20~60℃
接液材質：316L 不銹鋼探桿，絕緣層 PEEK/UPE 可選
3. 機械尺寸
探桿總長：340mm
安裝螺紋：1/2"PT
安裝方式：罐體頂部垂直安裝、側壁水平安裝均可
六、產品核心優勢
無機械結構：無浮球、無彈簧，高粘度液體、含雜質液體不易卡死，免頻繁維護
分體 TB 接線盒：電氣部分外置，罐內高溫、強震動不會損壞電路板，維修無需排空罐體
寬介質適配：液壓油、冷卻水、化工稀溶液、切削液、污水均可檢測
抗掛料干擾：射頻導納補償電路，介質輕微掛壁不會誤動作
調試簡單：粗調 + 細調雙旋鈕標定，空罐一鍵歸零，現場快速校準
兩種供電通用：交流 220V、直流 24V 控制柜均可直接接線
七、典型應用場景
液壓油箱：低液位缺油保護、高液位溢流報警
水處理水箱 / 加藥罐：高低液位聯鎖、水泵自動啟停
注塑機、機床冷卻油箱：缺水停機保護
小型化工儲罐、清洗槽：液位超限聲光報警
柴油 / 潤滑油儲油桶：防干抽、防溢油控制
八、安裝與調試要點
安裝位置：探桿 340mm 長度完全伸入罐內，遠離攪拌槳、進液沖擊口，減少液面擾動
接地要求：金屬罐體可靠接地，保證電容檢測基準穩定；塑料罐體需額外加裝接地電極
校準步驟① 空罐狀態，調節靈敏度旋鈕完成歸零；② 加注液體至淹沒探桿，微調靈敏度至指示燈穩定切換；③ 按需設置 0~6s 延時，過濾液面波動誤信號
接線：TB 端子盒區分電源、公共端、常開 NO、常閉 NC，適配 PLC、報警器、接觸器直接驅動
