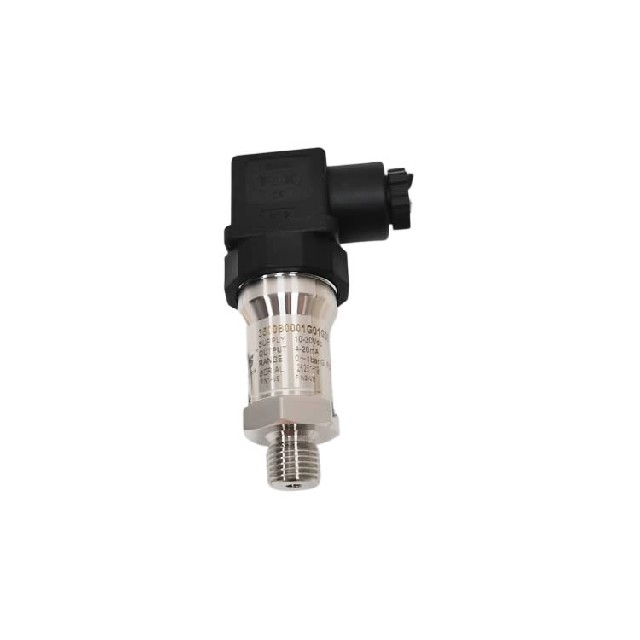

Gems 3500B0001G01G000 完整介紹

一、基礎信息

品牌：Gems（美國捷邁，專業流體壓力、液位傳感器品牌）型號：3500B0001G01G000產品類型：3500 系列緊湊型低壓表壓壓力變送器（OEM 通用型）

二、銘牌原始參數

• 供電：10–30 VDC

• 輸出信號：4–20mA 標準電流信號

• 測量量程：0～1 bar 表壓（G PS）

• 接線定義：PIN1 = 正極 (+VE)，PIN2 = 負極 (-VE)

• 序列號：26251619

• 防護等級：IP67，外殼全 316 不銹鋼接液材質

三、型號分段釋義 3500B0001G01G000

1. 3500：產品系列，緊湊型高精度低壓壓力變送器

2. B：標準殼體，M12 電氣接頭

3. 0001：量程代碼 = 0~1bar 表壓

4. G：輸出類型 4-20mA 兩線制

5. 01：過程接口 G1/4 外螺紋

6. G：表壓測量 (Gauge)

7. 000：標準無額外定制

四、核心技術規格

1. 精度：±0.25% FS 滿量程高精度

2. 長期穩定性：年漂移＜0.2% FS

3. 耐壓 / 破裂壓力：20 倍滿量程，抗沖擊強

4. 工作溫度：介質 - 40℃~+125℃

5. 接液材質：316L 不銹鋼，適配水、液壓油、壓縮空氣、弱酸稀堿

6. 電氣連接：M12 四芯插頭（僅用 2 芯供電輸出）

7. 防護：IP67，可戶外、潮濕設備現場安裝

五、產品優勢

• 體積小巧，適合設備內置 OEM 配套

• 全不銹鋼耐腐，低壓微小壓力測量穩定

• 4-20mA 標準信號，直接接入 PLC、數顯儀表

• 抗振動、抗電磁干擾，符合 CE、UL 認證

六、典型應用

空壓機、液壓系統、水處理罐體、燃?xì)獾蛪罕O(jiān)測、機床冷卻系統、暖通風壓測量、小型泵壓力監測
