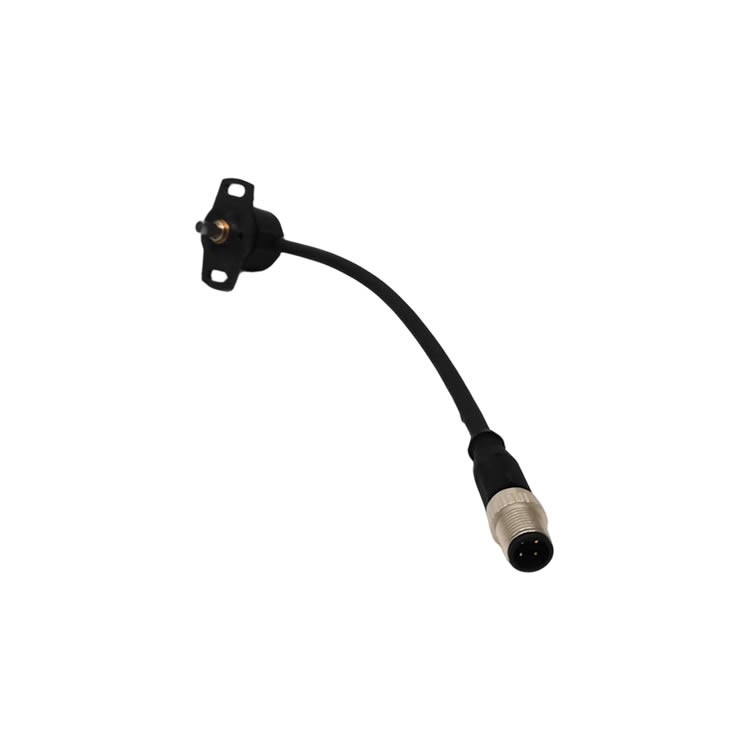

Novotechnik（諾沃泰克）RSM-2832-006-111-501 旋轉角度傳感器完整介紹

一、標簽信息提取

表格

標簽字段 信息釋義

品牌 novotechnik 德國諾沃泰克，全球精密位移傳感器專業品牌

完整型號 RSM-2832-006-111-501

零件號 P/N 001AF2

批號 B/N 246202

產地 Made in Germany 德國原裝

包裝數量 1 pc (s) 單支裝

二、型號分段拆解

RSM-2832-006-111-501

RSM：非接觸式磁敏旋轉角度傳感器系列

2832：外殼機械尺寸規格，28mm 標準安裝外徑

006：電氣測量量程 0~60° 轉角

111：輸出信號類型 0.5~4.5V 比例模擬電壓輸出

501：出線結構，直出屏蔽電纜一體式結構

三、核心技術參數

測量原理：無接觸磁霍爾感應，無機械磨損，使用壽命超億次旋轉

測量角度：0 ~ 60°

輸出信號：0.5~4.5V ratiometric 比例電壓，適配 PLC、工控采集模塊

供電電壓：標準 5VDC 直流供電

重復精度：≤ ±0.1°，角度檢測精度高

防護等級：IP67，防水防塵，可用于機床、戶外設備

機械結構：空心軸安裝，適配轉軸直徑標準規格，扭矩極小不卡頓

線纜配置：自帶屏蔽電纜，抗變頻器、電機電磁干擾

四、產品核心優勢

無接觸磁傳感，無觸點磨損，長期運行精度不衰減

0.5~4.5V 比例輸出，5V 供電通用，工控設備直接匹配

IP67 高防護，耐受切削液、粉塵、潮濕工業環境

空心軸快裝結構，無需聯軸器，安裝便捷節省空間

內置屏蔽線纜，強電磁車間信號無漂移、無干擾

德國原廠陶瓷磁芯，溫漂極小，高低溫工況穩定

使用注意：必須配套配對磁鋼使用；遠離強電磁鐵、大功率電機等強磁場源，避免信號偏移。

五、典型應用場景

工程機械油門 / 轉向角度檢測、機床擺角定位、自動化設備翻轉機構角度反饋、注塑機開合模位置監測、風電設備葉片微調角度采集。
