Leuze ODS9L2.8/LAK-460-M12 激光測距傳感器完整介紹

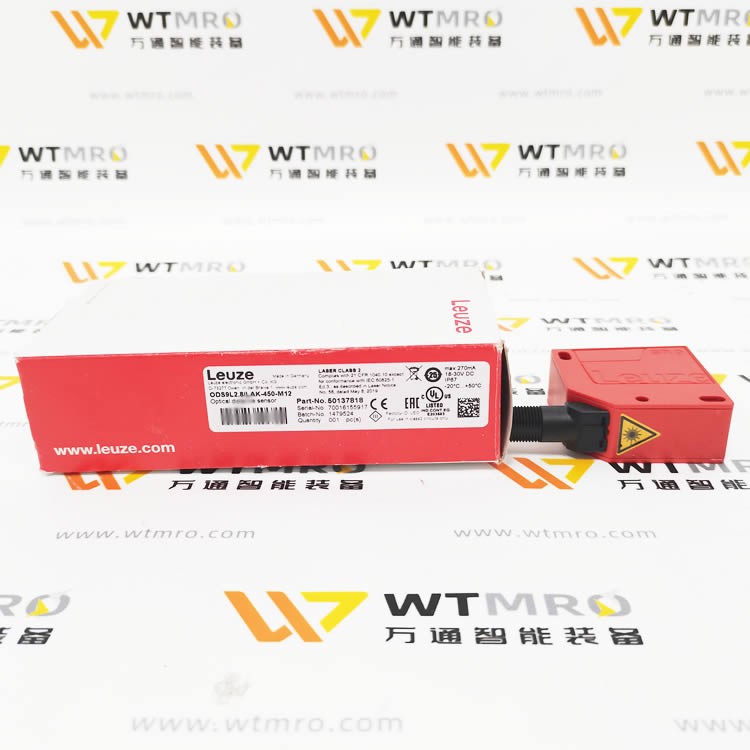

一、基礎銘牌信息（取自包裝盒）

表格

項目 參數

品牌 Leuze（勞易測，德國）

完整型號 ODS9L2.8/LAK-460-M12

物料訂貨號 50137818

產品類型 光學激光測距傳感器（三角測量原理）

激光等級 CLASS 2 安全激光

供電 18~30VDC，最大電流 270mA

防護等級 IP67

工作溫度 -20℃ ~ +50℃

接口 M12 圓形插頭

產地 Made in Germany

認證 CE、EAC、UL

二、型號分段釋義

ODS9：ODS9 系列高精度激光測距傳感器

L2.8：紅色激光光源，光斑尺寸規格 2.8

LAK：集成模擬量 + IO-Link 雙輸出接口

460：標準測量量程 50~450mm（標稱 460 系列）

M12：4 芯 M12 公頭接插件

三、核心測量技術參數

測量區間：50mm ~ 450mm

分辨率：0.1mm

測量精度：滿量程 ±1%

重復精度：0.1mm

溫度漂移：0.02%/K

輸出信號：0~10V 模擬電壓 + IO-Link 數字通訊

功能輸入：示教輸入、停止測量輸入

四、核心結構與優勢

硬件特性

三角測量法，不受物體顏色、輕微反光干擾，測量穩定

Class2 低功率紅色激光，無強激光安全風險，無需防護措施

IP67 防塵防水，適配機床、產線潮濕粉塵工況

金屬外殼，抗震動、抗機械撞擊，工業耐用性強

IO-Link 總線通訊，可遠程讀取距離、診斷傳感器狀態

功能優勢

高精度毫米級測距，支持厚度、高度、間隙檢測

模擬量 + 數字雙輸出，兼容傳統 PLC 與工業總線系統

一鍵示教標定，快速適配不同被測工件

內置短路、反接、浪涌保護電路，電氣穩定性高

寬溫域工作，適配冷庫、高溫烘干流水線

五、典型應用場景

自動化產線工件高度、厚度檢測

物料有無、料位高度監控

板材裁切長度定位、尺寸偏差校驗

包裝設備箱體間隙、平整度檢測

機床工件到位定位、機器人抓取距離反饋
