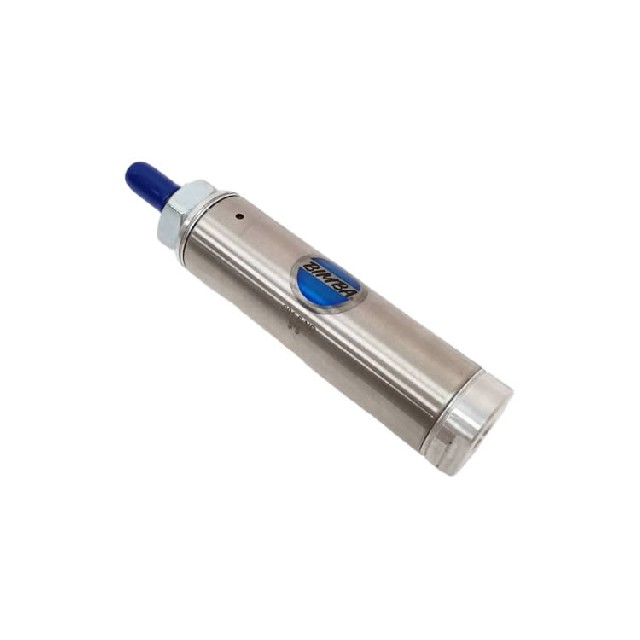

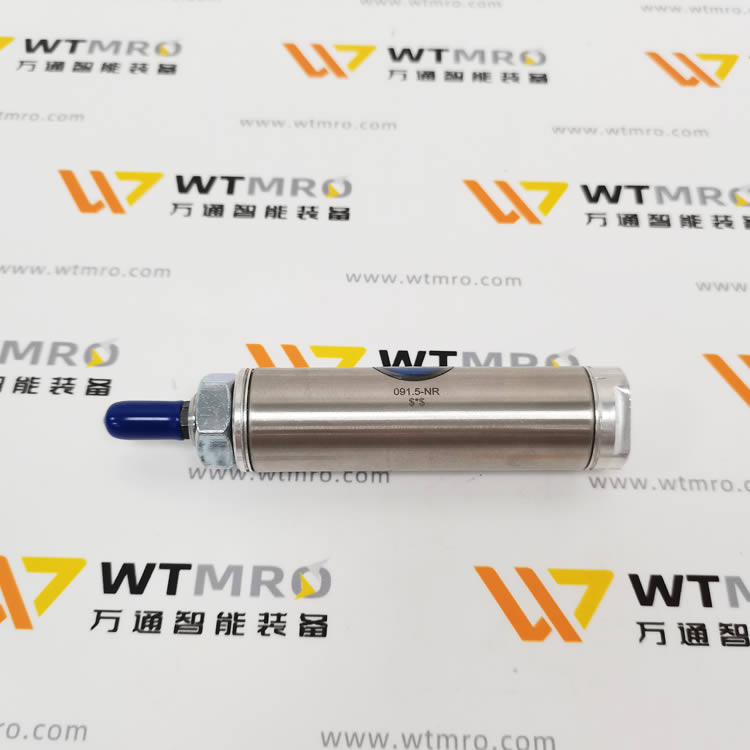

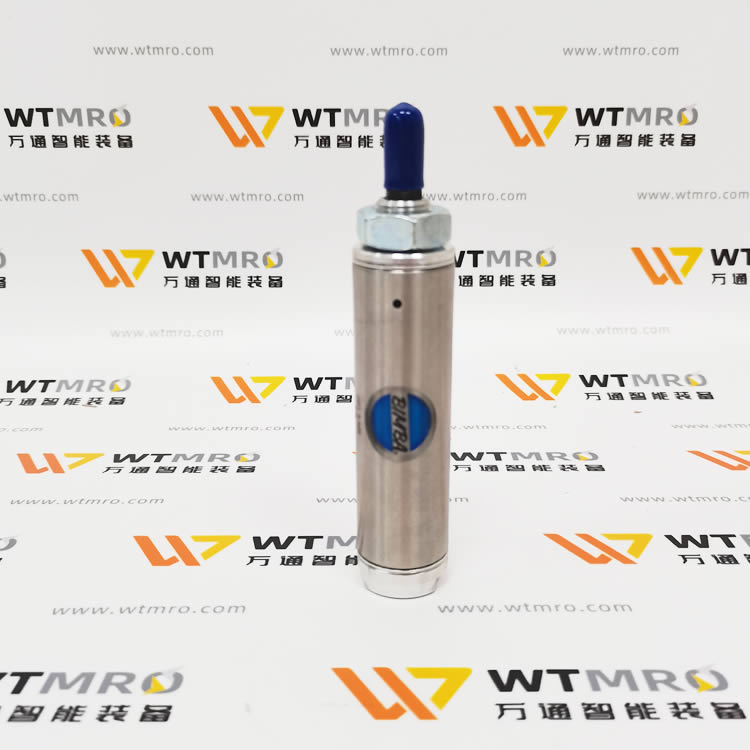

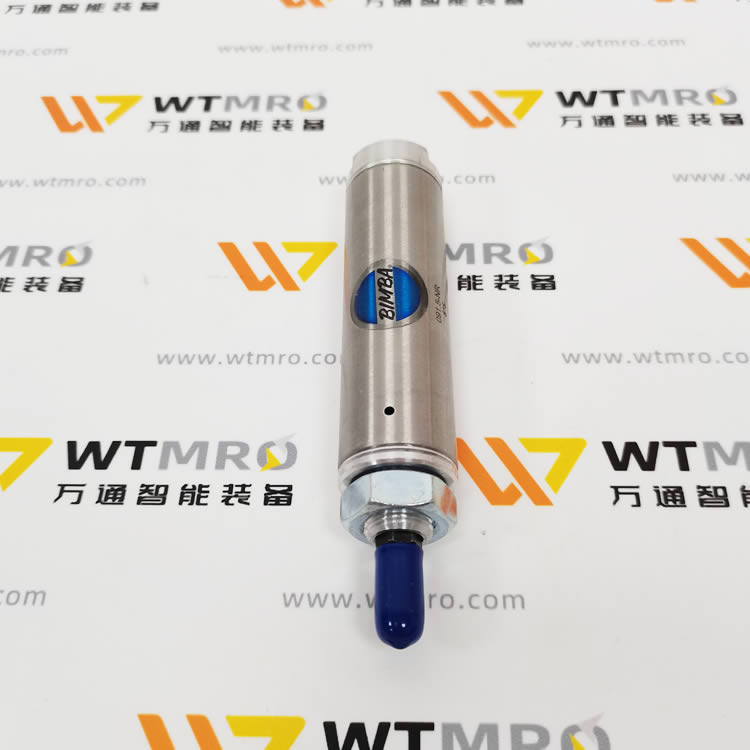

BIMBA 091.5-NR 完整產品介紹

一、品牌與系列

品牌：IMI BIMBA（美國繽霸），全球微型不銹鋼圓形氣缸標桿品牌所屬系列：Original Line? 經典不銹鋼圓筒氣缸（藍標升級款 Blue and Improved），一體式不可維修結構，內置永久潤滑脂，免維護長壽命

二、型號完整拆解：091.5-NR

1. 09：缸徑代碼 → 1-1/16 英寸（27mm）

2. 1.5：標準行程 → 1.5 英寸（38.1mm）

3. N：Non-Rotating 六角防旋轉活塞桿（圓角方形活塞桿結構，旋轉控制精度 ±3°，輸出端不會扭轉）

4. R：Single-Acting Spring Return 單作用彈簧復位型

• 通氣伸出，斷氣依靠內置彈簧自動縮回

三、核心機械規格

1. 尺寸參數

• 缸徑：1-1/16"（27mm）

• 有效行程：1.5"（38.1mm）

• 氣口規格：1/8" NPT 內螺紋

• 活塞桿螺紋：5/16-24 UNF 公制細牙

• 標準安裝形式：前端螺紋鼻式安裝（配套 5/8-18 UNF 安裝螺母）

• 最大允許行程（同系列單作用上限）：11 英寸

2. 出力參數（標準氣源 6bar/90PSI）

• 伸出推力（通氣）：約 190N（90PSI 工況）

• 彈簧復位力：放松狀態 3lb（13.3N），完全壓縮 6lb（26.7N）

• 工作氣壓范圍：0.35~7bar（50~100PSI）

3. 材質與密封

• 缸筒：304 不銹鋼無縫拋光筒體，防銹耐腐蝕

• 活塞桿：標準發黑碳鋼；潮濕 / 腐蝕環境可選 SR 不銹鋼桿版本

• 活塞密封：Buna-N 丁腈橡膠標準密封，耐普通壓縮機油

• 工作溫度：-28℃ ~ +93℃（-20℉ ~ 200℉）

• 潤滑：出廠預填長效潤滑脂，全程無需額外供油

四、NR 防旋轉結構優勢

1. 活塞桿為圓角六角截面，與端蓋導向槽配合，徹底杜絕活塞桿自轉，定位精度 ±3° 以內

2. 外形尺寸與同規格標準氣缸完全互換，可直接替換普通旋轉桿氣缸

3. 適配需要精準角度定位、防扭轉的工裝夾具、推送機構

五、R 單作用彈簧復位特性

1. 單腔進氣驅動活塞桿伸出，切斷氣源后內部彈簧自動回位，無需反向供氣

2. 適合僅單側供氣、斷電斷氣需要自動復位的安全工況

3. 內置彈簧壽命匹配氣缸整體壽命，無額外維護件

六、結構特點

1. 不可維修一體式：全密封壓合結構，體積緊湊、無滲漏風險，成本更低

2. 輕量化不銹鋼筒體，自重小，適合自動化小型設備

3. 藍標升級款使用壽命為老款兩倍，抗疲勞往復次數更高

4. 無油潤滑設計，可用于食品、電子潔凈產線

七、典型應用場景

• 小型自動化工裝夾具、定位頂緊機構

• 包裝設備推送、擋料、分料氣缸

• 電子設備精密頂升、防扭轉推送工位

• 流水線安全擋停裝置（斷氣自動縮回）

• 輕型輸送線限位、止回機構
