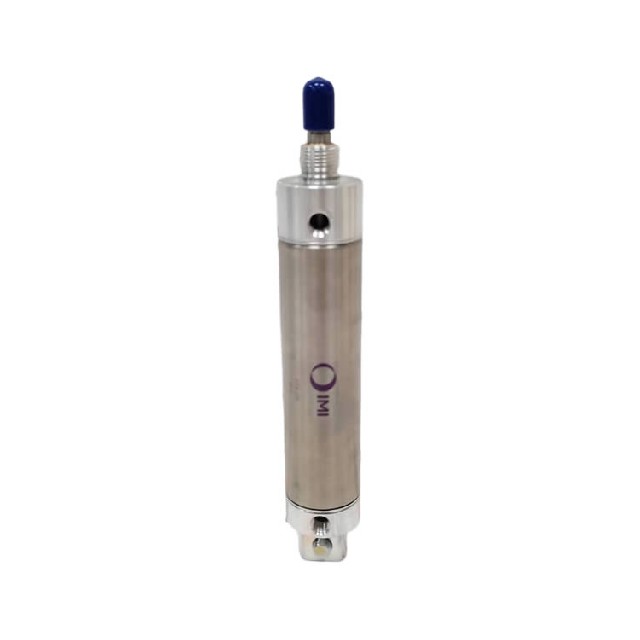

BIMBA 174-DP 完整產品介紹
一、品牌與系列
品牌：IMI BIMBA（美國繽霸）系列：Original Line 經典不銹鋼圓筒氣缸，一體式免維護微型氣缸，自動化行業通用標準圓缸。
二、型號分段釋義 174-DP
17：缸徑代碼，對應缸徑 1-7/16 英寸（36.5mm）
4：標準行程 4 英寸（101.6mm）
D：Double-Acting 雙作用氣缸，兩端分別進氣實現伸出、縮回，無內置彈簧
P：Pivot Mount 尾部樞軸安裝結構（氣缸尾部自帶一體耳軸，可擺動安裝）
三、核心尺寸規格
缸徑：1-7/16" (36.5 mm)
工作行程：4" (101.6 mm)
氣口：1/8" NPT 內螺紋
活塞桿螺紋：3/8-24 UNF 細牙外螺紋
標準安裝：尾部一體樞軸（P），可搭配支架實現擺動式安裝；前端自帶螺紋鼻可加裝法蘭、螺母輔助固定
適用氣壓：50~100 PSI（0.35~7 bar）
四、出力參考（90PSI 標準氣源）
伸出推力：約 345N
縮回拉力：略小于伸出推力（活塞桿占用部分活塞面積）
五、材質與密封參數
缸筒：304 不銹鋼無縫拋光筒體，防銹、耐水汽
活塞桿：標準碳鋼硬化桿，潮濕工況可選不銹鋼桿升級款
標準密封：丁腈 Buna-N 橡膠，適配常規壓縮空氣
工作溫度：-28℃ ~ +93℃
出廠預填充長效潤滑脂，無油潤滑可用，全程免加油維護
整體壓合密封一體式結構，不可拆解維修，杜絕滲漏
六、后綴 DP 特性說明
D 雙作用兩端獨立氣腔供氣，通氣伸出、反向通氣縮回，出力穩定，適合需要雙向推力的推送、夾緊、升降工位；無彈簧，長行程輸出力更均衡。
P 尾部樞軸安裝氣缸尾部一體成型耳軸，允許氣缸工作時小幅擺動，適配存在角度偏移、擺動推送的機構，相比固定法蘭緩沖偏心受力，延長氣缸壽命。
七、產品優勢
不銹鋼筒體體積緊湊，自重輕，適配小型自動化設備
樞軸安裝靈活，可適配擺動機構、翻轉工裝
雙作用雙向出力，動力充足，定位穩定
一體式密封結構，低泄漏，長期免維護
可加裝磁性開關檢測活塞位置，配套標準 BIMBA 感應傳感器
