BIMBA AC10?32 完整產品介紹
一、品牌與產品定位

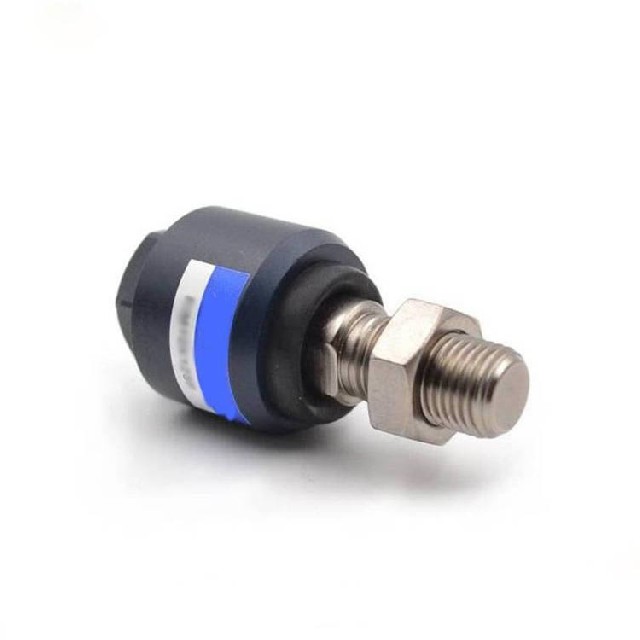

品牌：IMI BIMBA（美國繽霸）品類：AC 系列活塞桿對中萬向浮動接頭（Alignment Coupler），并非氣缸，是配套 Original Line 圓缸的標準連接附件，用于補償活塞桿安裝偏心、消除側向扭力，保護氣缸活塞桿與導向軸承。
二、型號拆解 AC10?32
AC = Alignment Coupler 浮動對中接頭系列
10 = 接頭一端內螺紋規格：#10-32 UNF 美制細牙內螺紋
32 = 接頭另一端外螺紋規格：#10-32 UNF 美制細牙外螺紋兩端螺紋統一為 #10-32，適配小缸徑 BIMBA 氣缸活塞桿。
三、核心結構與材質
主體材質標準款：黃銅基體 + 無電解鎳電鍍防腐；后綴-SS為全 303 不銹鋼版本，潮濕 / 食品腐蝕環境專用。
浮動補償結構內部帶萬向間隙結構，可同時補償徑向偏心、角度偏斜：
徑向偏移補償量：±0.030 英寸
角度擺角補償：最高 ±5°
螺紋規格：兩端均 #10-32 UNF，適配 BIMBA 小缸徑氣缸活塞桿（007/01/02 等微型氣缸）。
四、關鍵功能優勢
消除側向負載損傷設備安裝存在同軸偏差時，浮動結構吸收偏心應力，避免活塞桿、端蓋襯套單邊磨損，大幅延長氣缸使用壽命。
免精準對中裝配工裝、推送機構安裝無需嚴格校準同軸度，降低設備加工與裝配精度要求，調試效率更高。
防扭轉緩沖萬向結構吸收機構側向扭力，適配無防旋轉活塞桿氣缸，避免活塞桿扭轉卡死。
全金屬密封結構，無橡膠易損件，耐高溫、耐壓縮機油，適配 - 28℃~+93℃全溫域工況。
五、適配氣缸范圍
匹配 BIMBA Original Line 微型圓缸：007（5/16"缸徑）、01（7/16" 缸徑）、02（9/16" 缸徑）等活塞桿螺紋為 #10-32 的標準氣缸。
六、典型應用場景
小型電子工裝頂緊、微型包裝設備分料推送、實驗室精密定位氣缸、小型自動化擋料機構、醫療設備微型氣動執行工位。
