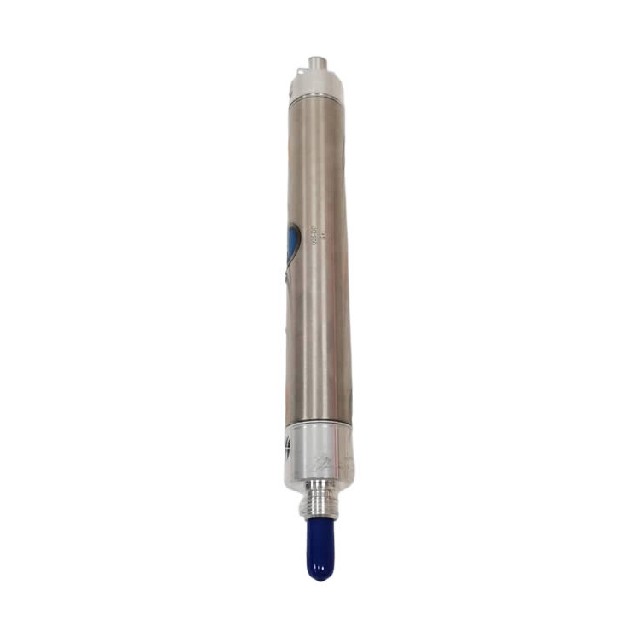

BIMBA 095-DP 完整產品介紹

一、品牌與系列

品牌：IMI BIMBA 美國繽霸系列：Original Line? 經典一體式不銹鋼圓筒氣缸（藍標升級免維護款），自動化行業通用標準微型圓缸，不可拆解維修、出廠預潤滑，壽命長、泄漏低。

二、型號完整拆解 095-DP

1. 09：缸徑代碼 → 1-1/16 英寸（27mm）

2. 5：標準行程 → 5 英寸（127mm）

3. D：Double-Acting 雙作用結構，兩端獨立進氣實現伸出、縮回，無內置彈簧，雙向穩定出力

4. P：Pivot Mount 尾部一體樞軸耳軸安裝，氣缸尾部自帶擺動鉸接底座，允許工作小幅擺動補償偏心載荷

三、核心標準尺寸參數

1. 缸徑：1-1/16"（27mm）

2. 有效行程：5"（127mm）

3. 氣口規格：雙側 1/8" NPT 內螺紋

4. 活塞桿螺紋：5/16-24 UNF 美制細牙外螺紋

5. 前端標配：5/8-18 UNF 鼻式安裝螺母

6. 安裝形式：標準尾部樞軸擺動安裝，前端螺紋鼻可搭配法蘭、支架輔助固定

7. 工作氣壓區間：50~100PSI（0.35~7bar）

四、出力參數（標準氣源 90PSI）

• 伸出推力：約 190N

• 縮回拉力：約 168N（活塞桿占用活塞有效面積，拉力略小于推力）

五、材質、密封與工況

1. 筒體：304 不銹鋼無縫拋光缸筒，防銹耐水汽，適合潮濕、清洗產線

2. 活塞桿：標準硬化碳鋼發黑桿；潮濕 / 腐蝕環境可選 SR 不銹鋼活塞桿升級款

3. 密封件：標準 Buna-N 丁腈橡膠密封，適配常規干燥壓縮空氣；可選氟橡膠耐高溫密封

4. 溫度范圍：-28℃ ~ +93℃（-20℉ ~ 200℉）

5. 潤滑設計：缸內預填充長效軸承潤滑脂，全程無油潤滑，無需額外供油維護

6. 結構特性：全壓合密封一體式結構，無拆裝維修設計，杜絕滲漏風險

六、DP 后綴核心特性說明

D（雙作用）

氣缸前后腔獨立供氣，通氣伸出、反向通氣縮回，全程依靠氣壓驅動，無彈簧阻力損耗，長行程雙向推力均衡；適合需要雙向推送、夾緊、升降的工位。

P（尾部樞軸安裝）

尾部一體成型鉸接耳軸，氣缸工作時可小幅擺動，自動補償機構裝配同軸偏差，吸收側向扭力，避免活塞桿單邊磨損，大幅延長氣缸使用壽命；適配翻轉、擺動式工裝。
