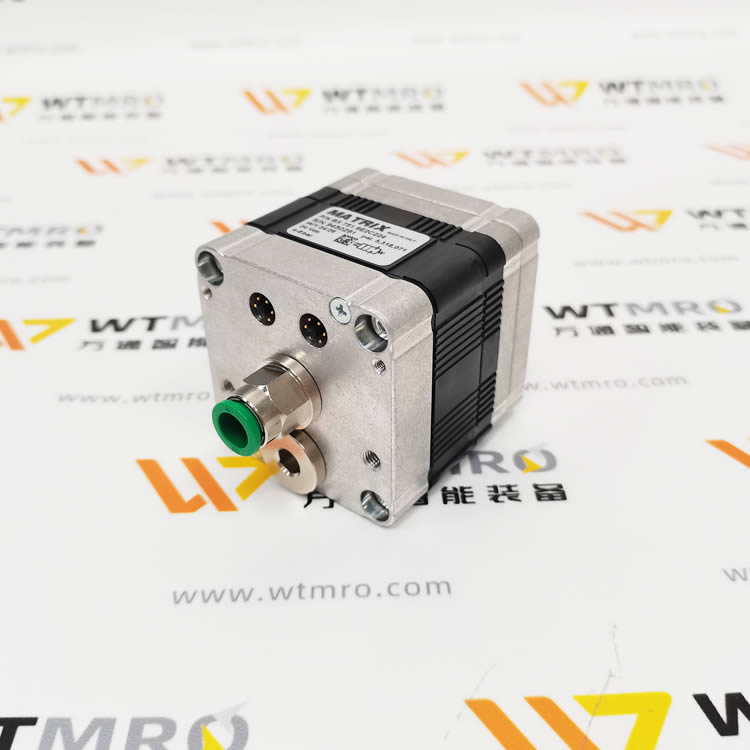

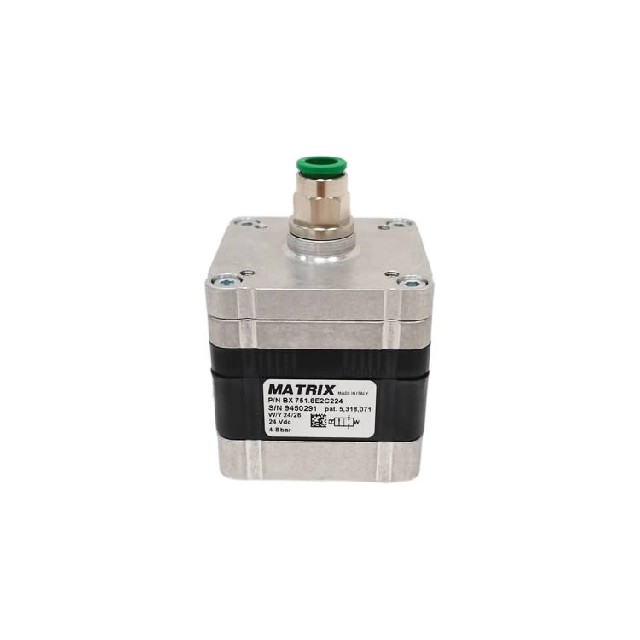

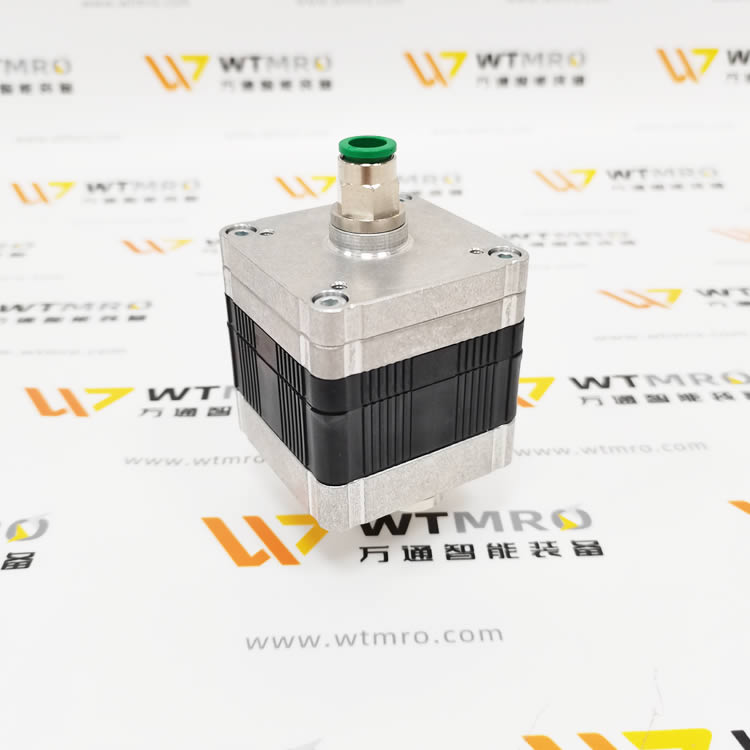

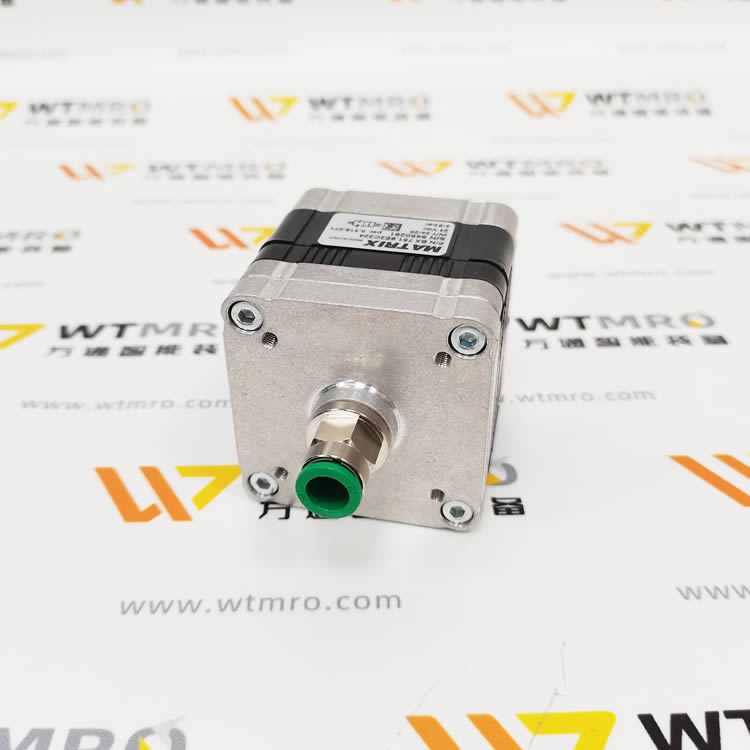

MATRIX BX751.8E2C224 完整產品介紹

一、品牌與系列定位

品牌：意大利 MATRIX，歐洲高端高頻精密電磁閥廠商，主打毫秒級高速氣動控制閥、PWM 比例流量閥，廣泛用于氣密性檢測、自動化精密分選、半導體、鋰電設備。系列：750 系列高頻電磁閥（BX 底座集成式），2/2 通直動式高頻氣閥，支持高速通斷與 PWM 閉環流量調節，額定壽命超 5 億次循環。

二、完整型號拆解 BX751.8E2C224

1. BX：Base mounted 集成匯流底座安裝型閥體

2. 751：750 系列單路 2/2 通常閉基礎閥體

3. 8：通徑規格，標準流量 100L/min（ANR）

4. E2：標準高速驅動線圈，開啟＜5ms、關閉＜2ms，最高 200Hz 切換頻率

5. C：標準密封材質（丁腈 NBR，適配干燥壓縮空氣、惰性氣體）

6. 224：線圈電壓 DC24V 工業標準控制電壓

三、核心技術參數

1. 通路形式：2/2 通常閉型（斷電關氣，通電通氣）

2. 工作壓力：0～8bar（氣源推薦 4～6bar）

3. 流量：通徑 8，額定流量 100 L/min（ANR）

4. 響應速度：開啟≤5ms，關閉≤2ms，最高工作頻率 200Hz

5. 控制電壓：DC24V

6. 介質：潔凈干燥壓縮空氣、氮氣等中性惰性氣體；氣源過濾精度≥40μm

7. 工作溫度：-10℃ ~ +50℃

8. 防護等級：IP62

9. 機械壽命：≥5 億次無故障循環

10. 抗振性能：10g 抗振，高振動設備不卡頓、不漏氣

四、結構與核心優勢

1. BX 匯流底座集成設計可多閥拼接成閥島，共用進氣總路，簡化氣管布線，節省安裝空間，適配自動化多通道氣路控制。

2. 輕量化閥芯無摩擦結構內部無彈簧卡滯阻力，高頻反復切換無泄漏，支持 PWM 脈沖調制實現精密流量、壓力閉環控制。

3. 標準 E2 驅動線圈低功耗、發熱小，長時間連續高頻工作不燒線圈，適配 PLC 高速脈沖輸出控制。

4. 全金屬閥體 + 耐腐密封適配車間輕微油霧、干燥潔凈工況，無油潤滑設計，可用于電子、食品潔凈產線。

5. 毫秒級極速響應對比普通電磁閥（50~100ms 響應），切換速度提升 10 倍以上，滿足高速分選、氣密性檢漏節拍要求。

五、典型應用場景

• 鋰電池設備注氣、氣密性檢測工裝

• 半導體真空吹掃、精密氣動定位工位

• 自動化高速分揀、包裝機分料推送控制

• 試驗機壓力閉環調節、流量標定臺

• 紡織、印刷設備高頻氣動執行機構
