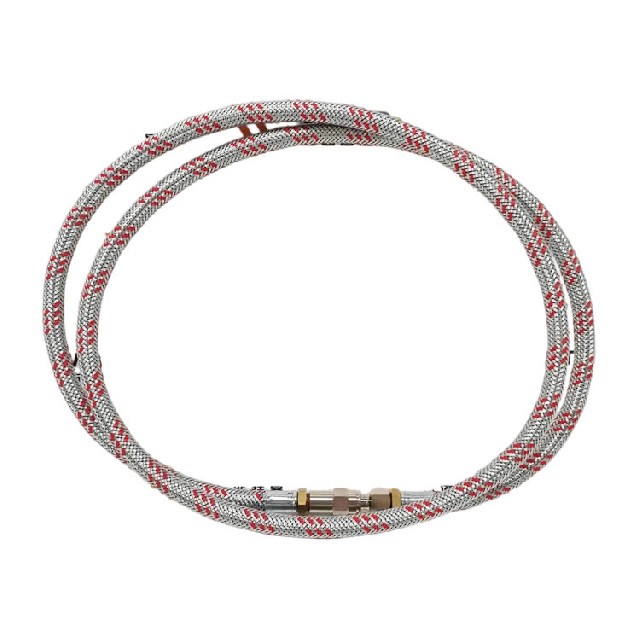

STEIDLE 45115156 雙層同軸輸送油管（MQL 微量潤滑同軸送油管）
一、基礎信息
品牌：德國 STEIDLE（斯泰德?tīng)枺┬吞?hào)：45115156（完整編號 S.45115156）產品全稱：EASY-COAX? 金屬編織雙層同軸輸送管（微量潤滑專用油管）適配系統：Lubrimat L60、Spraymat S700 全系微量潤滑（MQL）油霧潤滑機組
二、結構與材質（雙層同軸核心設計）
內層油管（輸油通道）
材質：PTFE 聚四氟乙烯（鐵氟龍）
內徑：Φ3 mm，專用于輸送切削潤滑油、微量潤滑油
特性：耐各類切削油、合成酯、高溫不溶脹、低流體阻力
外層夾層（壓縮空氣通道）
內外間隙形成環形氣道，輸送 4–8bar 霧化壓縮空氣，油氣同軸同步輸送至噴嘴霧化
外層保護層：不銹鋼絲編織鎧裝（紅紋標識編織層）
外層總外徑：Φ11 mm
整體優勢一根管路同時走油 + 供氣，省去雙線布線；不銹鋼編織耐彎折、耐磨、抗機床切削液腐蝕，可反復折彎不裂管。
三、工況技術參數
工作氣壓：4–8 bar（MQL 標準供氣壓力）
適用油品粘度：40℃粘度＜230 mm2/s 微量潤滑油
工作溫度：-40℃ ~ +120℃
彎曲特性：高柔性編織，機床拖鏈、旋轉工位可隨動敷設
用途：金屬切削外冷 / 內冷微量潤滑、開式齒輪油霧噴射潤滑
四、應用場景
數控車床、加工中心 MQL 干式 / 準干式切削供油供氣
礦山、水泥回轉窯、球磨機大型開式齒輪油霧潤滑系統
自動化生產線多噴嘴同步供油霧化管路
